International Harvester 284

Le International Harvester 284 est un tracteur produit par International Harvester. La puissance moteur indiquée est de Essence (indiquée): 28 ch / 20,9 kW; Essence (indiquée): 1,07 ch / 0,8 kW; Diesel (indiquée): 30 ch / 22,4 kW. Transmission : engrenage oblique.

Aperçu

	1976 - 1984 Série 84Tracteur utilitaire compactConstruit par Komatsu 84 Série Tracteur utilitaire compact Construit par Komatsu

Production
Distributeur	International Harvester
Fabricant	Komatsu
Tracteur utilitaire compact
Fabriqué au Japon
Le prix original était de 5 000 $ en 1984

Moteurs International Harvester 284
Mazda 1.2L 4-cyl essence
Nissan 1.6L 3-cyl diesel
Détails du moteur ...

Transmission International Harvester 284
8 vitesses
Détails de la transmission...

International Harvester 284 Power
Moteur	30 ch 22,4 kW
Attelage (annoncé)	21 ch 15,7 kW
Diesel PTO (annoncé)	27,4 ch 20,4 kW
Essence prise de force (annoncée)	25,8 ch 19,2 kW
Attelage (testé)	21,98 ch 16,4 kW
PTO (testé)	27,47 ch 20,5 kW
Détails du test de performance ...

Mécanique
Conduire	4x2 2WD
	4x4 MFWD 4WD *Optionnel après 1982. Disponible uniquement avec le moteur diesel.
Direction manuelle
Freins à disque humide hydrauliques
Poste de l'opérateur ouvert. ROPS à deux poteaux facultatif avec auvent.

Capacité
Carburant	8.7 gal 32,9 L
Système hydraulique	3,4 gal 12,9 L

Hydraulique
Capacité	3,4 gal 12,9 L
Pression	1920 psi 132,4 bar
Débit total	6 l/min 22,7 l/min

Attelage de tracteur
Type arrière	Je
Contrôle	contrôle de position
Levage arrière (aux extrémités)	2000 lbs 907 kg

Prise de Puissance (PTO)
Prise de puissance arrière	transmission
Type de prise de force arrière	540/1000

Dimensions et Pneumatiques
Empattement	68,6 pouces 174 cm
Poids	2050 à 2740 livres
Pneus avant	5.00-15
Pneus arrière 2WD	11.2-24
Dimensions complètes et pneus ...

284 Numéros de série
1976	8005 (essence)
1977	8125 (essence)
1978	10705 (essence)
1979	12425 (essence)
1980	13207 (essence)
1981	13419 (essence)
1980	670 (diesel 2 roues)
1981	2146 (diesel 2 roues)
1982	2999 (diesel 2WD)
1983	3343 (diesel 2WD)
1984	4561 (diesel 2WD)
1980	1211 (diesel 4x4)
1981	2267 (4WD diesel)
1983	3803 (4WD diesel)
1984	4511 (4 roues motrices diesel)
FAQ : Comment lire un tableau de numéros de série.

Électrique
Système de charge	alternateur
Amperage de charge du gaz	35
Ampères de charge diesel	20
Volts de la batterie	12

Références
Guide de l'acheteur d'équipement agricole 1985 publié par CaseIH
Une référence complète aux produits internationaux pour pelouses, publiée en 1977 par International Harvester
Guide d'achat 1978 publié par International Harvester
Guide de l'acheteur 1979 publié par International Harvester
Guide d'achat 1981 publié par International Harvester
Guide d'achat 1982 publié par International Harvester
Tracteurs de la série 200 publiés par International Harvester
Nouveau tracteur compact International publié en 1976, par International Harvester
Tracteur compact 284 publié en 1977, par International Harvester
De puissants tracteurs compacts, disponibles en deux ou quatre roues motrices, publiés en 1982 par International Harvester
284 Tracteurs compacts publiés par International Harvester
284 Tracteurs compacts publiés par International Harvester
284 Tracteurs compacts publiés par International Harvester

Moteur

Options moteur
Mazda 1.2L 4-cyl essence
Nissan 1.6L 3-cyl diesel

Détail du moteur
Mazda M4-71G
essence
4 cylindres
refroidi par liquide
Déplacement	71,3 cc 1,2 L
Alésage/Course	2,756x2,992 pouces 70 x 76 mm
Puissance	28 ch 20,9 kW
Compression	8,6:1
Tours/min nominal	2600
Couple	58 lb-ft 78,6 Nm
Couple RPM	2200
Volts de démarrage	12
Puissance de démarrage	1,07 ch 0,8 kW
Capacité d'huile	3,2 qt 3,0 L
Capacité de liquide de refroidissement	5,2 qt 4,9 L

Détail du moteur
Nissan
diesel
3-cylindres
refroidi par liquide
Moteur diesel disponible en 1981
Déplacement	99 cc 1,6 L
Alésage/Course	3.27x3.94 pouces 83 x 100 mm
Puissance	30 ch 22,4 kW
Tours/min nominal	2600
Couple	65 lb-pi 88,1 Nm
Couple RPM	1700
Volts de démarrage	12
Capacité d'huile	5,2 qt 4,9 L
Capacité de liquide de refroidissement	7,2 qt 6,8 L

Transmission

Transmission — engrenage oblique

Transmission	engrenage oblique
Engrenages	8 vers l'avant et 2 en marche arrière
Embrayage	disque sec
Capacité d'huile	13,6 qt 12,9 L

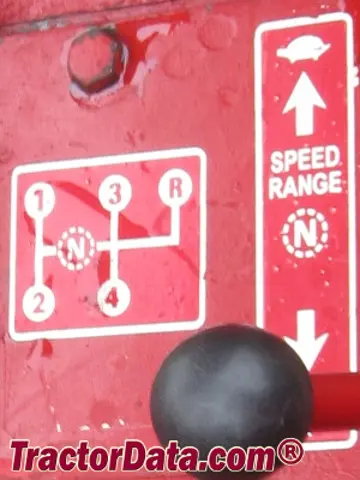

Quatre vitesses plus marche arrière avec des plages haute et basse.

Vitesses
Avec des pneus arrière 11.2/10-24.

Horaire de travail

Dimensions

Pneus International Harvester 284
Pneus standards 2WD (ag)	Avant: 5.00-15. Arrière: 11.2-24
4WD Pneus standard (ag)	Avant : 7,00-16. Arrière : 11,2-24
Pelouse avant	20x8.00-10
Arrière pelouse/gazon	13.6-16

Dimensions
Empattement	68,6 pouces 174 cm
Longueur	104,3 pouces 264 cm
	118,7 pouces*Avec 3 points 301 cm
Largeur	55,5 pouces 140 cm
Hauteur (volant)	55,9 pouces 141 cm
Hauteur (échappement)	72,2 pouces 183 cm
Garde au sol	13,8 pouces (centre) 35 cm
Garde au sol (essieu avant)	16,9 pouces 42 cm

International Harvester 284 Poids
Expédition de gaz	2050 lbs 929 kg
Transport Diesel	1034 kg 462 kg
4WD Expédition	2,657 lbs 1205 kg
Fonctionnement au gaz	2430 lbs 1102 kg
Diesel en marche	2740 lbs 1242 kg
Ballasté	1632 kg 3600 lbs

Tests

Essais de tracteur
NTTL 1277: essence 8 vitesses 2WD
NTTL 1387: diesel 8 vitesses 2WD

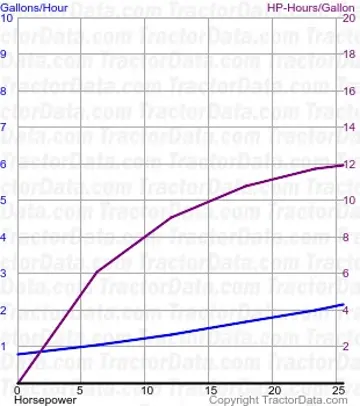

Test de tracteur du Nebraska 1277

Test de tracteur du Nebraska 1277
Essence 8 vitesses 2WD 18-24 mai 1978 Lien : fichier Nebraska Tractor Test 1277
Performance du prise de force
Puissance à la vitesse nominale du moteur	25,75 ch 19,2 kW
Consommation de carburant	2,2 gal/heure 8,3 l/heure
Puissance à la vitesse nominale de la prise de puissance	24,33 ch 18,1 kW
Consommation de carburant	2,1 gal/heure 7,9 l/heure
Performance de l'attelage
Puissance maximale	20,14 ch 15,0 kW
Consommation de carburant	2,1 gal/heure 7,9 l/heure
Traction maximale	2,561 lbs 1161 kg

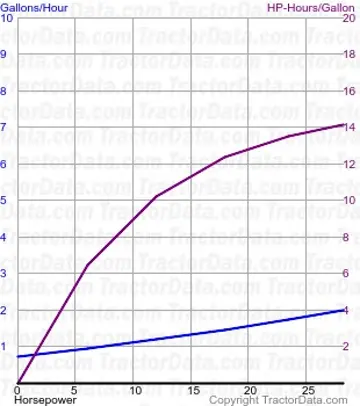

Test de tracteur du Nebraska 1387

Test de tracteur du Nebraska 1387
Diesel 8 vitesses 2WD 30 avril - 12 mai 1981 Lien: Fichier Nebraska Tractor Test 1387
Performance du prise de force
Puissance à la vitesse nominale du moteur	27,47 ch 20,5 kW
Consommation de carburant	2,0 gal/heure 7,6 l/heure
Puissance à la vitesse nominale de la prise de puissance	23,92 ch 17,8 kW
Consommation de carburant	1,7 gal/heure 6,4 l/heure
Performance de l'attelage
Puissance maximale	21,98 ch 16,4 kW
Consommation de carburant	2,0 gal/heure 7,6 l/heure
Traction maximale	2,523 lbs 1144 kg

Photos

International 284 with two-wheel drive.

International 284 with two-wheel drive.

International 284 with two-wheel drive.

International 284 operator station and controls.

International 284 with four-wheel drive.
