International Harvester 560
Le International Harvester 560 est un tracteur produit par International Harvester. Transmission : Amplificateur de couple.
Boîte de vitesses
Amplificateur de couple
Poids en ordre de marche
9 460 lbs
4291 kg
Décodeur de numéro de série et année International Harvester 560
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Production | |
|---|---|
Fabricant | International Harvester |
Tracteur à semelles standard | |
Total construit | 65 982 |
Prix original | 5 500 $ (1963) |
Variantes | |
|---|---|
Farmall 560 | culture en rangs |
Bonjour | haute-récolte |
Moteurs International Harvester 560 | |
|---|---|
International Harvester 4.6L 6-cyl diesel | |
International Harvester 4.3L 6-cyl essence | |
International Harvester 4.3L 6-cyl gaz LP | |
Détails du moteur ...  |
Transmissions International Harvester 560 | |
|---|---|
5 vitesses | |
10 vitesses | |
Détails de la transmission...  |
International Harvester 560 Power | |
|---|---|
Moteur | 72,5 ch
54,1 kW |
Attelage (annoncé) | 54,8 ch
40,9 kW |
PTO (déclaré) | 59,48 ch
44,4 kW |
Chaînes | 5 |
Attelage (testé) | 44,83 ch
33,4 kW |
PTO (testé) | 61,04 ch
45,5 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction | manuel |
puissance hydrostatique en option | |
Freins mécaniques à disque indépendants | |
Poste opérateur ouvert. | |
Capacité | |
|---|---|
Carburant | 33 gal (essence/diesel)
124.9 L |
37,5 gal
141,9 L | |
Système hydraulique | 16 gal
60,6 L |
Hydraulique | |
|---|---|
Capacité | 16 gal
60,6 L |
Vannes | 2 |
Débit de la pompe | 12 gpm
45,4 lpm |
Débit total | 12 gpm
45,4 lpm |
17 gpm (facultatif)
64,3 lpm | |
Débit de direction | 2,5 gpm
9,5 lpm |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 540 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 85,5 pouces
217 cm |
Poids | 6563 à 6785 livres |
Pneus avant | 6.50-18 |
Pneus arrière | 16,9/14-30 |
Dimensions complètes et pneus ...  | |
Pièces d'attelage International Harvester 560 | |
|---|---|
chargeuse frontale | |
pelle | |
Détails de l'attelage...  |
560 Numéros de série | |
|---|---|
1958 | 501 |
1959 | 1210 |
1960 | 3103 |
1961 | 4032 |
1962 | 4944 |
1963 | 5598 |
FAQ : Comment lire un tableau de numéros de série. | |
Pulley de courroie | |
|---|---|
Diamètre | 11 pouces
27 cm |
Largeur | 19 cm
7,5 pouces |
Références | |
|---|---|
 | |
Une tragédie d'entreprise - L'agonie de la International Harvester Company par Barbara Marsh | |
Guide d'achat Tracteurs et équipements industriels internationaux publié en 1960, par International Harvester | |
Tracteurs industriels et équipement associé publiés en 1960, par International Harvester | |
Guide d'achat de tracteurs industriels et d'équipements publié en 1962, par International Harvester | |
Manuel de l'opérateur Tracteurs Farmall 460 Diesel, 560 Diesel et International 560 Diesel (1014077R1) publié en 1959 | |
Manuel d'utilisation Farmall 460, 560 et International 560 (1 014 051 R1) publié en 1958 | |
Elwood Traction Avant publié en 1963, par International Harvester | |
Tracteurs Diesel au démarrage direct publiés en 1958, par International Harvester |
Moteur
| 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Options moteur | |
|---|---|
International Harvester 4.6L 6-cyl diesel | |
International Harvester 4.3L 6-cyl essence | |
International Harvester 4.3L 6-cyl gaz LP |
Détail du moteur | |
|---|---|
International Harvester D-282 | |
diesel | |
6-cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 281 cc
4,6 L |
Alésage/Course | 3,6875x4,3906 pouces
94 x 112 mm |
Puissance | 72,5 ch
54,1 kW |
Purificateur d'air | bain d'huile |
Compression | 18,2:1 |
Tours/min nominal | 1800 |
Couple | 218 lb-pi
295,6 Nm |
Couple RPM | 1400 |
Ordre d'allumage | 1-5-3-6-2-4 |
Capacité d'huile | 9 qts
8,5 L |
Capacité de liquide de refroidissement | 23,1 qts
21,9 L |
Jeu des soupapes d'échappement | 0,027 pouces (chaud)
0,686 mm |
Détail du moteur | |
|---|---|
International Harvester C-263 | |
essence | |
6-cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 263 cm³
4,3 L |
Alésage/Course | 3.5625x4.3906 pouces
90 x 112 mm |
Puissance | 72,5 ch
54,1 kW |
Purificateur d'air | bain d'huile |
Compression | 7,2:1 |
Tours/min nominal | 1800 |
Couple | 215 lb-ft
291,5 Nm |
Couple RPM | 1050 |
Capacité d'huile | 9 qts
8,5 L |
Capacité de liquide de refroidissement | 19,5 qt
18,5 L |
Détail du moteur | |
|---|---|
International Harvester C-263 | |
Propane | |
6-cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 263 cm³
4,3 L |
Alésage/Course | 3.5625x4.3906 pouces
90 x 112 mm |
Puissance | 72,5 ch
54,1 kW |
Purificateur d'air | bain d'huile |
Compression | 8,75:1 |
Tours/min nominal | 1800 |
Couple | 212 lb-ft
287,5 Nm |
Couple RPM | 1100 |
Capacité d'huile | 9 qts
8,5 L |
Capacité de liquide de refroidissement | 20,1 qt
19,0 L |
Transmission
| 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Options de transmission | |
|---|---|
5 vitesses | |
10 vitesses |
Transmission — engrenage oblique
Transmission | engrenage oblique |
Engrenages | 5 avant et 1 arrière |
Capacité d'huile | 64 qts
60,6 L |
Vitesses | |
|---|---|
Avec des pneus arrière 16.9/14-30. | |
 |
Horaire de travail | |
|---|---|
 |
Transmission — Amplificateur de couple
Transmission | Amplificateur de couple |
Engrenages | 10 vers l'avant et 2 en arrière |
Capacité d'huile | 64 qts
60,6 L |
L'amplificateur de couple (TA) fournit un embrayage de transmission assistée entre la transmission directe (TD) et la vitesse TA inférieure. | |
Vitesses | |
|---|---|
Avec des pneus arrière 16.9/14-30. | |
 |
Dimensions
| 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Pneus International Harvester 560 | |
|---|---|
Ag front | 6.50-18 |
Ag arrière | 16,9/14-30 |
Ag front | 7.50-18 |
Arrière industriel | 16,9/14-26 |
23,1/18-26 | |
Dimensions | |
|---|---|
Empattement | 85,5 pouces
217 cm |
Longueur | 146 pouces
370 cm |
Largeur | 72 pouces (min)
182 cm |
86 pouces (max)
218 cm | |
Hauteur | 86 pouces (volant)
218 cm |
Garde au sol | 15 pouces (cadre)
38 cm |
16 pouces (essieu arrière)
40 cm | |
International Harvester 560 Poids | |
|---|---|
Fonctionnement | 6 563 lbs (essence)
2 976 kg |
6 785 lbs (diesel)
3077 kg | |
Ballasté | 9 460 lbs
4291 kg |
Tests
| 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Essais de tracteur | |
|---|---|
NTTL 669 : diesel | |
NTTL 671: essence | |
NTTL 675 : Gaz LP |
Test de tracteur du Nebraska 669 | |
|---|---|
Diesel
18-25 septembre 1958 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 59,48 ch
44,4 kW |
Consommation de carburant | 4,1 gal/heure
15,5 l/heure |
Performance de l'attelage | |
Puissance maximale | 44,38 ch
33,1 kW |
Consommation de carburant | 3,3 gal/heure
12,5 l/heure |
Test de tracteur du Nebraska 671 | |
|---|---|
Essence
24 septembre - 6 octobre 1958 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 61,04 ch
45,5 kW |
Consommation de carburant | 4,8 gal/heure
18,2 l/heure |
Performance de l'attelage | |
Puissance maximale | 44,83 ch
33,4 kW |
Consommation de carburant | 4.2 gal/heure
15.9 l/heure |
Test de tracteur du Nebraska 675 | |
|---|---|
Propane
8 octobre - 20 octobre 1958 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 57,06 ch
42,5 kW |
Consommation de carburant | 5,9 gal/heure
22,3 l/heure |
Performance de l'attelage | |
Puissance maximale | 43,96 ch
32,8 kW |
Consommation de carburant | 5,1 gal/heure
19,3 l/heure |
Accessoires
| 1958 - 1963
Un tracteur à semelles standard |
|---|---|
1958 - 1963 | |
Tracteur à semelles standard | |
1958 - 1963 | |
|---|---|
Tracteur à semelles standard |
Aperçu des accessoires | |
|---|---|
Chargeuse frontale | |
Chargeuse rétro |
IH-Wagner 95 Chargeuse rétro | |
|---|---|
Type pelle rétro | IH-Wagner 95 Chargeuse rétro |
Profondeur de fouille | 13,25 pouces
33 cm |
Portée par rapport au point central | 15,7 pouces
39 cm |
Hauteur de chargement | 9,5 pouces
24 cm |
Photos

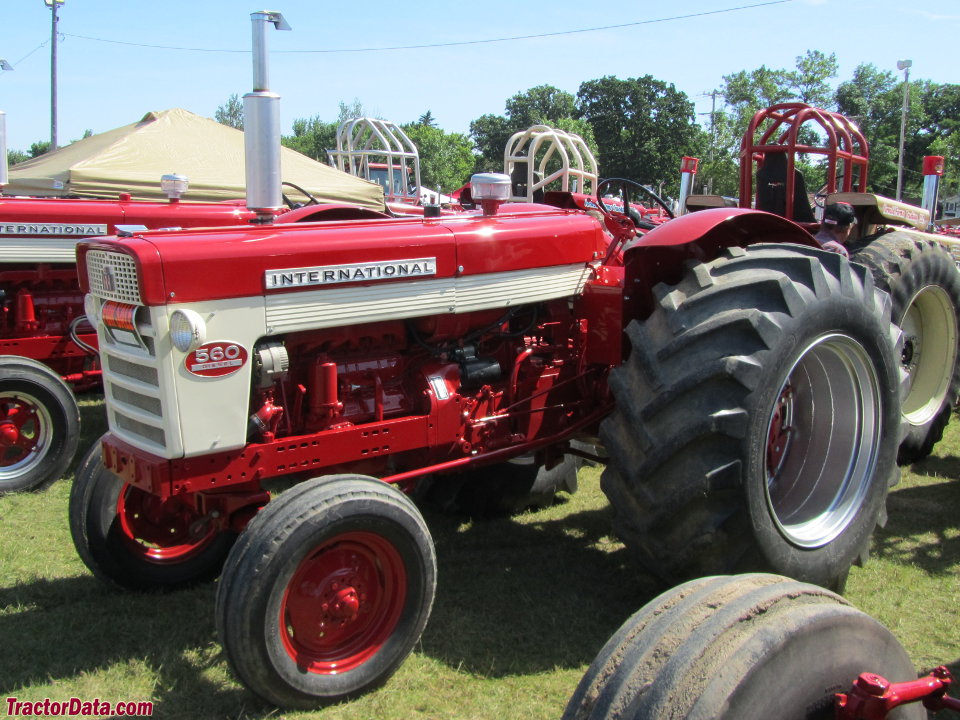

International Harvester 560
International 560 in industrial yellow
International 560 operator station and controls.
