International Harvester TD-9
Le International Harvester TD-9 est un tracteur produit par International Harvester. Type de transmission : 9909 lbs 4494 kg.
Décodeur de numéro de série et année International Harvester TD-9
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1939 - 1962
Année modèle 1939-19551956-19591960-1962
Tracteur chenille agricole |
|---|---|
1939 - 1962 | |
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles | |
1939 - 1962 | |
|---|---|
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles |
Production | |
|---|---|
Fabricant | International Harvester |
Tracteur agricole à chenilles | |
Construit à Melrose Park, Illinois, États-Unis | |
Total construit | 59 800 |
Variantes | |
|---|---|
T-9 | essence |
TD-9 | diesel |
Moteur International Harvester TD-9 | |
|---|---|
International Harvester 5.5L 4-cyl diesel | |
Réservoir de carburant | 31 gal
117,3 L |
Carburant auxiliaire | 0,7 gal
2,6 L |
Détails du moteur ...  | |
Transmission International Harvester TD-9 | |
|---|---|
boîte 5 vitesses | |
Détails de la transmission...  |
International Harvester TD-9 Power | |
|---|---|
Moteur | 49,5 ch
36,9 kW |
Attelage (annoncé) | 39 ch (débuts)
29,1 kW |
40,5 ch (fin)
30,2 kW | |
Attelage (testé) | 39,50 ch
29,5 kW |
Courroie (testée) | 46,69 ch
34,8 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Conduire | chenille |
Freins à bande contractés | |
Poste opérateur ouvert. | |
Prise de Puissance (PTO) | |
|---|---|
Type de prise de force arrière | 540 (1,375) |
Dimensions & Chenes | |
|---|---|
Poids | 9805 à 10800 livres |
chenes de 33 centimetres | |
Dimensions complètes et chenilles...  | |
Numéros de série TD-9 | |
|---|---|
Localisation: | Plaque signalétique du numéro de série en bas à gauche du tableau de bord. |
1940 | 501 |
1941 | 2174 |
1942 | 4164 |
1943 | 8664 |
1944 | 11912 |
1945 | 18247 |
1946 | 23692 |
1947 | 26289 |
1948 | 29512 |
1949 | 32973 |
1950 | 36927 |
1951 | 40398 |
1952 | 44710 |
1953 | 47848 |
1954 | 52599 |
1955 | 56208 |
1956 | 58819 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Tracteurs chenillés pour l'agriculture - Manuel de vente confidentiel publié en 1951, par International Harvester | |
TD-9 Diesel publié en 1948 par International Harvester | |
TD-9 Diesel Crawler publié en 1951 par International Harvester | |
Tracteur chenillé TD-9 Diesel publié en 1951 par International Harvester | |
Catalogue général publié en 1949, par International Harvester |
Moteur
| 1939 - 1962
Année modèle 1939-19551956-19591960-1962
Tracteur chenille agricole |
|---|---|
1939 - 1962 | |
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles | |
1939 - 1962 | |
|---|---|
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles |
Détail du moteur | |
|---|---|
International Harvester | |
diesel | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 334,5 cm³
5,5 L |
Alésage/Course | 112 x 140 mm
4.40x5.50 pouces |
Puissance | 49,5 ch (début)
36,9 kW |
51,5 ch (fin)
38,4 kW | |
Purificateur d'air | bain d'huile |
Compression | 15.7:1 |
Tours/min nominal | 1400 |
Tours/minute au ralenti | 500-1555 |
Tours par minute (RPM) en fonctionnement | 900-1400 |
Ordre d'allumage | 1-3-4-2 |
Volts de démarrage | 12 |
Capacité d'huile | 11 qts
10,4 L |
Capacité de liquide de refroidissement | 52 qts
49,2 L |
Moteur International Harvester TD-9 | |
|---|---|
 |
Transmission
| 1939 - 1962
Année modèle 1939-19551956-19591960-1962
Tracteur chenille agricole |
|---|---|
1939 - 1962 | |
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles | |
1939 - 1962 | |
|---|---|
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles |
Transmission — engrenage
Type | engrenage |
Engrenages | 5 avant et 1 arrière |
Embrayage | disque sec |
Capacité d'huile | 22 qt
20,8 L |
Vitesses | |
|---|---|
 |
Dimensions
| 1939 - 1962
Année modèle 1939-19551956-19591960-1962
Tracteur chenille agricole |
|---|---|
1939 - 1962 | |
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles | |
1939 - 1962 | |
|---|---|
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles |
International Harvester TD-9 Chenes | |
|---|---|
Largeur | 13 pouces
33 cm |
Longueur au sol | 63,4 pouces
161 cm |
Surface au sol | 1649 en²
1,1 m² |
Largeur | 40,64 cm |
Longueur au sol | 63,4 pouces
161 cm |
Surface au sol | 2030 en²
1,3 m² |
Dimensions | |
|---|---|
Longueur | 114 pouces
289 cm |
Largeur | 59 pouces
149 cm |
Hauteur (échappement) | 79 pouces
200 cm |
Cadran | 44 pouces
111 cm |
Cadran | 60 pouces
152 cm |
International Harvester TD-9 Poids | |
|---|---|
Expédition | 9805 lbs (éperon étroit)
4447 kg |
10180 lbs (gauge large)
4617 kg | |
Fonctionnement | 10800 lbs
4898 kg |
Tests
| 1939 - 1962
Année modèle 1939-19551956-19591960-1962
Tracteur chenille agricole |
|---|---|
1939 - 1962 | |
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles | |
1939 - 1962 | |
|---|---|
Année modèle 1939-19551956-19591960-1962 | |
Tracteur agricole à chenilles |
Essais de tracteur | |
|---|---|
NTTL 344 : diesel 5 vitesses chenillard | |
NTTL 461 : diesel 5 vitesses chenillard |

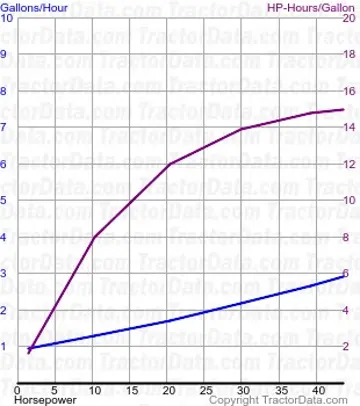

Test de tracteur du Nebraska 344 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 344 | |
|---|---|
Diesel 5 vitesses chenillard
10-12 juin 1940
Lien: fichier Nebraska Tractor Test 344 | |
Puissance de la courroie (max) | 43,93 ch
32,8 kW |
Consommation de carburant de la courroie (max) | 3,0 gal/heure
11,4 l/heure |
Performance de l'attelage | |
Puissance maximale | 37,21 ch
27,7 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 9014 lbs
4088 kg |
Engin 1 utilisé pour test de traction. | |

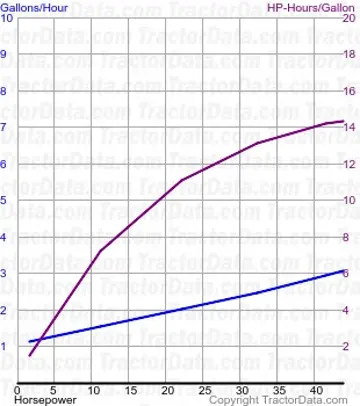

Test du tracteur du Nebraska 461 | ||
|---|---|---|
 | | |
| ||
Test du tracteur du Nebraska 461 | |
|---|---|
Diesel 5 vitesses chenillée
Du 25 juin au 10 juillet 1951
Lien : fichier Nebraska Tractor Test 461 | |
Puissance de la courroie (max) | 46,69 ch
34,8 kW |
Consommation de carburant de la courroie (max) | 3,3 gal/heure
12,5 l/heure |
Performance de l'attelage | |
Puissance maximale | 39,50 ch
29,5 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 9909 lbs
4494 kg |
Engin 1 utilisé pour test de traction. | |
