J.I. Case 2294
Le J.I. Case 2294 est un tracteur produit par J I Case. La puissance moteur indiquée est de Diesel (indiquée): 154 ch / 114,8 kW.
Aperçu
 | 1984
94 Tracteur à cultures en rangs
94 Série
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | J.I. Case |
Tracteur pour cultures en rangs | |
Construit à Racine, Wisconsin, États-Unis | |
Moteur J.I. Case 2294 | |
|---|---|
Case 8.3L diesel 6-cylindres | |
Détails du moteur ...  |
Transmission J.I. Case 2294 | |
|---|---|
12 vitesses trois vitesses power shift | |
Détails de la transmission...  |
J.I. Case 2294 Power | |
|---|---|
Moteur | 154 ch
114,8 kW |
Attelage (annoncé) | 116 ch
86,5 kW |
PTO (déclaré) | 130 ch
96,9 kW |
Attelage (testé) | 115,35 ch
86,0 kW |
PTO (testé) | 131,97 ch
98,4 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission à deux ou quatre roues | |
Direction assistée | |
Freins hydrauliques à disque humide | |
ARCS de sécurité à quatre poteaux. Cabine Silent Guardian optionnelle avec climatisation. |
Capacité | |
|---|---|
Carburant | 65 gal
246,0 L |
25 gal*Réservoir auxiliaire optionnel
94,6 L | |
Système hydraulique | 25 gal
94,6 L |
Hydraulique | |
|---|---|
Type | centre fermé |
Capacité | 25 gal
94,6 L |
Pression | 2250 psi
155,1 bar |
Vannes | 2 à 4 *3 uniquement avec 4WD |
Débit de la pompe | 23 gpm
87,1 lpm |
Débit de direction | 8 gpm
30,3 lpm |
Pression de direction. | 2000 psi
137,9 bar |
Attelage de tracteur | |
|---|---|
Type arrière | II |
Levage arrière (à 24"/610mm) | 6600 lbs
2993 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Embrayage | hydraulique |
Type de prise de force arrière | 540/1000 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 104 pouces
264 cm |
110 pouces*Empattement long optionnel.
279 cm | |
Poids | 11070 à 14390 livres |
Pneus avant | 11.00x16 |
Pneus arrière | 18.4-38 (2WD) |
Dimensions complètes et pneus ...  | |
2294 Numéros de série | |
|---|---|
Localisation: | Dans l'habitacle ou sur le châssis avant droit |
1984 | 9931808 |
1985 | 9938113 |
1986 | 9941577 |
1987 | 9945448 |
1988 | 9949350 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 72 |
105 OptOptional | |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
2094 - 2294 publié en 1983, par J.I. Case | |
Série 94 publiée en 1983, par J.I. Case | |
2094/2294/2394/2594 Tracteurs publiés en 1983, par J.I. Case | |
Informations produit - Tracteurs Série 94 publiés en 1983, par J.I. Case | |
Le Guide d'Achat des Spécialistes des Tracteurs publié en 1984, par J.I. Case | |
Guide d'achat de tracteurs et de chargeuses publié en 1985, par J.I. Case |
Moteur
Détail du moteur | |
|---|---|
Case | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 504 pouces cubes
8,3 litres |
Alésage/Course | 4,625x5,00 pouces
117 x 127 mm |
Puissance | 154 ch
114,8 kW |
Compression | 15.8:1 |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité d'huile | 24 qts
22,7 L |
Capacité de liquide de refroidissement | 38 qts
36,0 L |

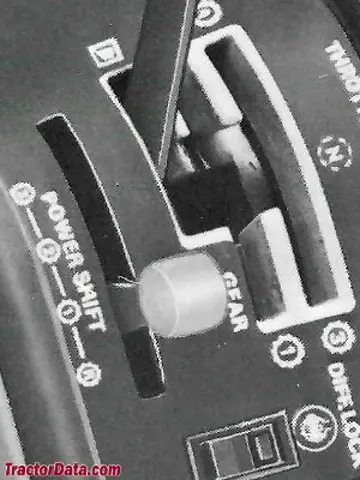

Transmission
Transmission — transmission à trois vitesses
Type | transmission à trois vitesses |
Engrenages | 12 avants et 3 arrières |
Capacité d'huile | 100 qts
94,6 L |
Trois rapports de changement de vitesse (1-3), plus la marche arrière, dans quatre plages (1-4). La marche arrière ne fonctionne pas dans la quatrième plage. | |
Vitesses | |
|---|---|
Avec des pneus arrière 18.4x38. | |
 |
Horaire de travail | |
|---|---|
 |
Dimensions
Pneus J.I. Case 2294 | |
|---|---|
Pneus standards (agricoles) | Avant: 11.00x16. Arrière: 18.4-38 (2WD) |
Avant : 14.9-28. Arrière : 18.4-38 (4WD) | |
Ag arrière | 23.1x34 |
16.9x38 | |
20.8x38 | |
Dimensions | |
|---|---|
Empattement | 104 pouces
264 cm |
110 pouces*Empattement long optionnel.
279 cm | |
Essieu arrière | 3,5 pouces par 96 pouces
88 par 2438 mm |
Essieu arrière | 3,5 pouces sur 120 pouces
88 par 3048 mm |
Traction arrière | 60 à 88 pouces
152 à 223 cm |
Traction arrière | 60 à 112 pouces
152 à 284 cm |
Poids J.I. Case 2294 | |
|---|---|
Expédition | 11070 lbs
5021 kg |
Fonctionnement | 14390 lbs
6527 kg |
Capacité maximale | 16600 lbs
7529 kg |
Tests
Test de tracteur du Nebraska 1526 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1526 | |
|---|---|
Diesel 12 vitesses 2WD
1er au 12 juin 1984
Lien: Fichier Nebraska Tractor Test 1526 | |

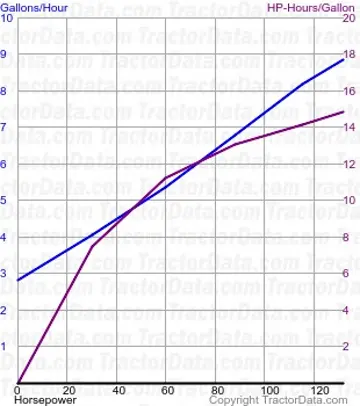

Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 131,97 ch
98,4 kW |
Consommation de carburant | 8,9 gal/heure
33,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 115,35 ch
86,0 kW |
Consommation de carburant | 8,8 gal/heure
33,3 l/heure |
Enginage 3-2 utilisé pour test de puissance. | |
Traction maximale | 13 017 lbs
5904 kg |
Enginage 2-1 utilisé pour test de traction. | |
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour J I Case J.I. Case 2294 basées sur sa puissance de 153.9493357992691 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Usage Commercial / Grande Culture | Large acreage tillage; requires front ballast weights. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Usage Commercial / Grande Culture | Wide commercial field leveling; requires hydraulic remotes. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour J I Case J.I. Case 2294.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications J I Case J.I. Case 2294
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le J I Case J.I. Case 2294.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)153.9 hp
Kilowatts (kW)114.8 kW
Chevaux métriques (ch / PS)156.1 PS
