J.I. Case 770
Le J.I. Case 770 est un tracteur produit par J I Case. La puissance moteur indiquée est de 64,56 ch 48,1 kW. Transmission : Gamme Power Shift.
Puissance du moteur
64,56 ch
48,1 kW
Boîte de vitesses
Gamme Power Shift
Poids en ordre de marche
10 950 lbs
4966 kg
Aperçu
 | 1969 - 1972 |
|---|
Production | |
|---|---|
Fabricant | J.I. Case |
Construit à Racine, Wisconsin, États-Unis | |
Total construit | 1,690 |
Le prix original était de 7 600 $ en 1973 | |
Moteurs J.I. Case 770 | |
|---|---|
J.I. Case 4.4L 4-cyl diesel | |
J.I. Case 4.1L 4-cyl essence | |
Réservoir de carburant | 50 gal
189.2 L |
Détails du moteur ...  | |
J.I. Case 770 Power | |
|---|---|
Attelage (annoncé) | 49 ch
27 kW |
PTO (déclaré) | 56 ch
41,8 kW |
Attelage (testé) | 56,85 ch
42,4 kW |
PTO (testé) | 64,56 ch
48,1 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction assistée | |
Freins à disques secs hydrauliques à différentiel | |
Poste de l'opérateur ouvert. Cabine en option. |
Hydraulique | |
|---|---|
Type | centre ouvert |
Débit de la pompe | 16 gpm
60,6 lpm |
Débit total | 24 gpm
90,8 lpm |
Débit de direction | 8 gpm
30,3 lpm |
Attelage de tracteur | |
|---|---|
Type arrière | II |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 540 (1,375) |
540/1000 (1.375) | |
Tours par minute du moteur | 540@1900 |
1000@1900 | |
Dimensions et Pneumatiques | |
|---|---|
Empattement à roues avant large | 101 pouces
256 cm |
Empattement tricycle | 94 pouces
238 cm |
Poids | 9 220 livres
4182 kg |
Pneus avant | 7,5L-15 |
Pneus arrière | 16.9-34 |
Dimensions complètes et pneus ...  | |
Numéros de série 770 | |
|---|---|
1969 | 8356251 |
1970 | 8650001 |
1971 | 8674001 |
1972 | 8691801 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Tracteurs Jet-Age 770-890-970-1070 publiés en 1970, par J.I. Case | |
Tracteur Agri King publié en 1969, par J.I. Case | |
Guide d'achat pour '70 publié en 1970, par J.I. Case |
Moteur
Options moteur | |
|---|---|
J.I. Case 4.4L 4-cyl diesel | |
J.I. Case 4.1L 4-cyl essence |
Détail du moteur | |
|---|---|
J.I. Case | |
diesel | |
4 cylindres | |
refroidi par liquide | |
Les tr/min du moteur ont augmenté de 1900 à 2000 à partir du numéro de série 8675001, ce qui a entraîné une augmentation d'environ 8 chevaux. | |
Déplacement | 267 cc
4,4 L |
Alésage/Course | 4,125x5,00 pouces
105 x 127 mm |
Purificateur d'air | élément en papier avec pré-nettoyeur |
Compression | 16,5:1 |
Tours/min nominal | 1900 (début) |
2000 (fin) | |
Volts de démarrage | 12 |
Détail du moteur | |
|---|---|
J.I. Case | |
essence | |
4 cylindres | |
refroidi par liquide | |
Déplacement | 251 cc
4,1 L |
Alésage/Course | 10,16 x 12,7 cm |
Purificateur d'air | élément en papier avec prénettoyeur |
Compression | 7,5:1 |
Tours/min nominal | 1900 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 28 qts
26,5 L |
Transmission
Options de transmission | |
|---|---|
boîte de vitesses non synchronisée 8 rapports | |
12-speed powershift partiel |
Transmission — engrenage désynchronisé
Type | engrenage désynchronisé |
Engrenages | 8 vers l'avant et 2 en marche arrière |
Embrayage | 304.8mm disque sec |
Vitesses | |
|---|---|
 |
Transmission — Gamme Power Shift
Transmission | Gamme Power Shift |
Type | demultiplicateur partiel |
Engrenages | 12 avant et 4 arrière |
Embrayage | disques hydrauliques mouillés |
Quatre vitesses chacune avec marche arrière et un embrayage progressif à trois rapports. | |
Vitesses | |
|---|---|
 |
Dimensions
Pneus J.I. Case 770 | |
|---|---|
Ag front | 7,5L-15 |
Ag arrière | 16.9-34 |
Dimensions | |
|---|---|
Empattement à roues avant large | 101 pouces
256 cm |
Empattement tricycle | 94 pouces
238 cm |
Longueur | 153 pouces
388 cm |
Hauteur (capot) | 67 pouces
170 cm |
Poids en fonctionnement | 9 220 livres
4182 kg |
Poids ballasté | 10 950 lbs
4966 kg |
Garde au sol | 15 pouces
38 cm |
Crayon avant | 60 à 88 pouces
152 à 223 cm |
Traction arrière | 60 à 88 pouces
152 à 223 cm |
Tests
Essais de tracteur | |
|---|---|
NTTL 1032 : essence 12 vitesses 2WD | |
NTTL 1033 : diesel 8 vitesses 2WD | |
NTTL 1058 : diesel 12 vitesses 2WD | |
NTTL 1061 : essence 8 vitesses 2WD | |
NTTL 1088 : diesel 8 vitesses 2WD | |
NTTL 1089 : diesel 12 vitesses 2WD |
Test du tracteur du Nebraska 1032 | ||
|---|---|---|
 | | |
| ||
Test du tracteur du Nebraska 1032 | |
|---|---|
Essence 12 vitesses 2WD
10 - 22 novembre 1969
Lien : Fichier Nebraska Tractor Test 1032 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 53,53 ch
39,9 kW |
Consommation de carburant | 5,0 gal/heure
18,9 l/heure |
Performance de l'attelage | |
Puissance maximale | 46,30 ch
34,5 kW |
Consommation de carburant | 5,2 gal/heure
19,7 l/heure |
Équipement 2-Haute utilisé pour le test de puissance. | |
Traction maximale | 7 103 lbs
3221 kg |
Équipement 2-Bas utilisé pour le test de traction. | |

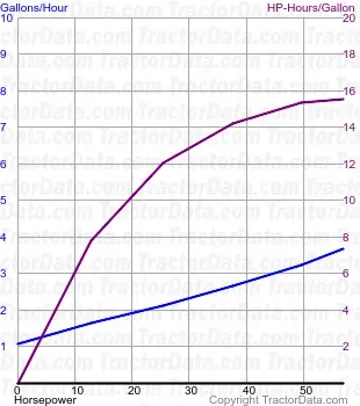

Test de tracteur du Nebraska 1033 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1033 | |
|---|---|
Diesel 8 vitesses 2WD
11 - 22 novembre 1969
Lien : fichier Nebraska Tractor Test 1033 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 56,36 ch
42,0 kW |
Consommation de carburant | 3,6 gal/heure
13,6 l/heure |
Performance de l'attelage | |
Puissance maximale | 49,18 ch
36,7 kW |
Consommation de carburant | 3,7 gal/heure
14,0 l/heure |
Engin 4-Bas utilisé pour test de puissance. | |
Traction maximale | 7 623 lbs
3457 kg |
Équipement 2-Bas utilisé pour le test de traction. | |

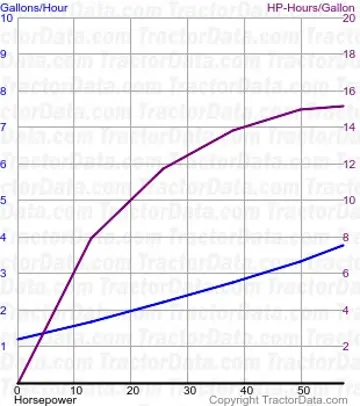

Test de tracteur du Nebraska 1058 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1058 | |
|---|---|
Diesel 12 vitesses 2WD
Aout 28 - Novembre 7, 1970
Lien : fichier Nebraska Tractor Test 1058 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 56,77 ch
42,3 kW |
Consommation de carburant | 3,8 gal/heure
14,4 l/heure |
Performance de l'attelage | |
Puissance maximale | 50,36 ch
37,6 kW |
Consommation de carburant | 3,7 gal/heure
14,0 l/heure |
Équipement 2-Haute utilisé pour le test de puissance. | |
Traction maximale | 7 627 lbs
3459 kg |
Engin 1-Méd utilisé pour test de traction. | |

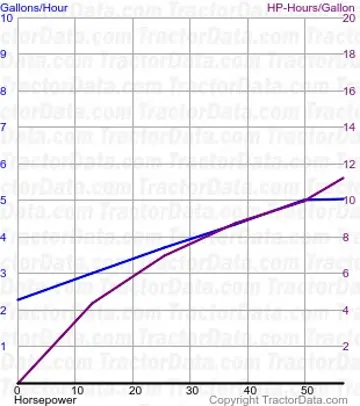

Test de tracteur du Nebraska 1061 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1061 | |
|---|---|
Essence 8 vitesses 2RM
6 - 19 novembre 1970
Lien: fichier Nebraska Tractor Test 1061 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 56,32 ch
42,0 kW |
Consommation de carburant | 5,0 gal/heure
18,9 l/heure |
Performance de l'attelage | |
Puissance maximale | 49,14 ch
36,6 kW |
Consommation de carburant | 5,0 gal/heure
18,9 l/heure |
Engin 4-Bas utilisé pour test de puissance. | |
Traction maximale | 7 474 lbs
3390 kg |
Équipement 2-Bas utilisé pour le test de traction. | |

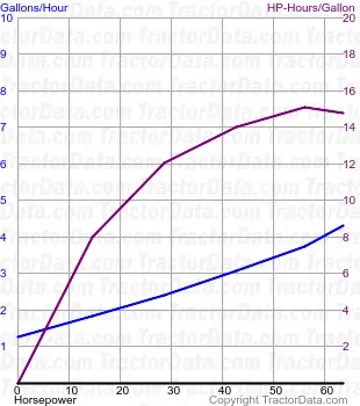

Test de tracteur du Nebraska 1088 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1088 | |
|---|---|
Diesel 8 vitesses 2WD
13 - 23 novembre 1971
Lien: Fichier Nebraska Tractor Test 1088 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 63,90 ch
47,7 kW |
Consommation de carburant | 4,3 gal/heure
16,3 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 62,85 ch
46,9 kW |
Consommation de carburant | 4,1 gal/heure
15,5 l/heure |
Performance de l'attelage | |
Puissance maximale | 56,85 ch
42,4 kW |
Consommation de carburant | 4,3 gal/heure
16,3 l/heure |
Engin 4-Bas utilisé pour test de puissance. | |
Traction maximale | 8 853 lbs
4015 kg |
Engin 1-Bas utilisé pour test de traction. | |

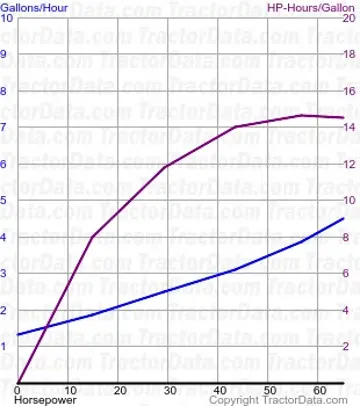

Test de tracteur du Nebraska 1089 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1089 | |
|---|---|
Diesel 12 vitesses 2WD
15-24 novembre 1971
Lien: Fichier Nebraska Tractor Test 1089 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 64,56 ch
48,1 kW |
Consommation de carburant | 4,4 gal/heure
16,7 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 61,93 ch
46,2 kW |
Consommation de carburant | 4.2 gal/heure
15.9 l/heure |
Performance de l'attelage | |
Puissance maximale | 55,95 ch
41,7 kW |
Consommation de carburant | 4,4 gal/heure
16,7 l/heure |
Équipement 3-Bas utilisé pour test de puissance. | |
Traction maximale | 8 927 lbs
4049 kg |
Engin 1-Méd utilisé pour test de traction. | |
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour J I Case J.I. Case 770 basées sur sa puissance de 64.50316247338715 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | Usage Intensif | Suitable for medium loam and stubble turnover. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 6 ft (72 in)1.8 m | Usage Moyen | Medium pasture clearing; rear slip-clutch recommended. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 66 to 72 in165 - 180 cm | Usage Moyen | Standard utility tiller; slip clutch protection required. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙 | Usage Moyen | Field leveling and clod breaking behind plows. |
Presse à BallesFoin et Fourrage | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Usage Intensif | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour J I Case J.I. Case 770.
Autonomie Continue Estimée: 14.9 hrs
Environ 14.9 heures de travail continu à ~75% de charge sur un plein (50 gal / 189.3 L).
Consommation Estimée (75% Charge)~3.4 gal/h (12.7 L/h)
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications J I Case J.I. Case 770
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le J I Case J.I. Case 770.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)64.5 hp
Kilowatts (kW)48.1 kW
Chevaux métriques (ch / PS)65.4 PS
