Jacobsen Chief 1200
Le Jacobsen Chief 1200 est un tracteur produit par Jacobsen Lawn Tractors. La puissance moteur indiquée est de Essence (indiquée): 12 ch / 8,9 kW. Transmission : Peerless 2300.
Puissance du moteur
Essence (indiquée): 12 ch / 8,9 kW
Boîte de vitesses
Peerless 2300
Aperçu
 | 1966 - 1968
Tracteur de jardin |
|---|
Production | |
|---|---|
Fabricant | Jacobsen |
Tracteur de jardin | |
Construit à Racine, Wisconsin, États-Unis | |
Variantes | |
|---|---|
Chef 1200 | engrenage |
Super Chef 1200 | hydrostatique |
Jacobsen Chief 1200 Moteur | |
|---|---|
12HP Kohler 476cc 1-cyl essence | |
Réservoir de carburant | 1,25 gal
4,7 L |
Détails du moteur ...  | |
Transmission Jacobsen Chief 1200 | |
|---|---|
boîte de vitesses 4 rapports | |
Détails de la transmission...  |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction manuelle | |
Freins à bande mécaniques | |
Poste opérateur ouvert. |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance intermédiaire | indépendant |
Embrayage | manuel |
Type d'entrainement central | pulley |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 106 cm
42 pouces |
Pneus avant | 16x6.50 |
Pneus arrière | 23x8.50 |
Dimensions complètes et pneus ...  | |
Pièces Jacobsen Chief 1200 | |
|---|---|
lame de coupe centrale de 91 cm | |
plate de coupe centrale de 42 pouces | |
plate de coupe centrale de 48 pouces | |
déneigeuse | |
lame | |
chargeuse frontale | |
Détails de l'attelage...  |
Numéros de série Chief 1200 | |
|---|---|
Localisation: | Côté gauche avant du tracteur, au-dessus de l'essieu avant. |
Électrique | |
|---|---|
Sol | négatif |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Attelages pour tracteurs Chief publiés en 1967, par Jacobsen | |
Attaches "Easy-On" Chief publiés en 1968 par Jacobsen | |
Tracteurs principaux publiés en 1967, par Jacobsen |
Moteur
Détail du moteur | |
|---|---|
Kohler K301 | |
essence | |
1-cylindre | |
à refroidissement par air, à arbre horizontal | |
Déplacement | 476 cc
29,07 cc |
Alésage/Course | 3.375x3.25 pouces
86 x 83 mm |
Puissance | 12 ch
8,9 kW |
Purificateur d'air | sec |
Tours/min nominal | 3600 |
Volts de démarrage | 12 |
Capacité d'huile | 2,5 qt
2,4 L |

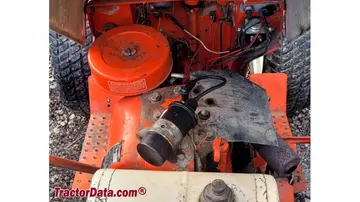

Jacobsen Chief 1200 Moteur | |
|---|---|
 | |
Image avec l'aimable autorisation de Thompson Speed Shop |
Transmission
Transmission — Peerless 2300
Transmission | Peerless 2300 |
Type | engrenage à courroie |
Engrenages | 4 avant et 1 arrière |
Vitesses | |
|---|---|
 |
Dimensions
Pneus Jacobsen Chief 1200 | |
|---|---|
Pelouse avant | 16x6.50 |
Arrière pelouse/gazon | 23x8.50 |
Dimensions | |
|---|---|
Empattement | 106 cm
42 pouces |
Largeur | 83 cm
33 pouces |
Hauteur (volant) | 99 cm
39 pouces |
Hauteur (capot) | 34,5 pouces
87 cm |
Garde au sol | 11,75 pouces*Garde au sol du châssis du tracteur.
29 cm |
Garde au sol (essieu avant) | 8,75 pouces
22 cm |
Garde au sol (essieu arrière) | 6,25 pouces
15 cm |
Crayon avant | 30 pouces
76 cm |
Traction arrière | 31,5 pouces
80 cm |
Accessoires
Aperçu des accessoires | |
|---|---|
lame de coupe centrale de 91 cm | |
plate de coupe centrale de 42 pouces | |
plate de coupe centrale de 48 pouces | |
Déneigeuse | |
Lame | |
Chargeuse frontale | |
Une laboreuse à entraînement par courroie de 81,3 centimètres (32 pouces), modèle 59713, était disponible. |
Photos

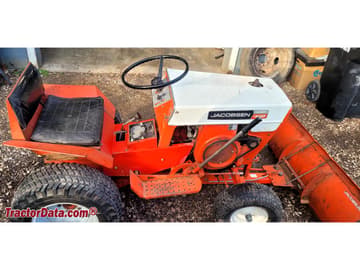

Jacobsen 1200 garden tractor.
Jacobsen 1200 operator station and controls.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Jacobsen Lawn Tractors Jacobsen Chief 1200.
Autonomie Continue Estimée: 2.1 hrs
Environ 2.1 heures de travail continu à ~75% de charge sur un plein (1.3 gal / 4.7 L).
Consommation Estimée (75% Charge)~0.6 gal/h (2.3 L/h)
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Jacobsen Lawn Tractors Jacobsen Chief 1200
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Jacobsen Lawn Tractors Jacobsen Chief 1200.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)11.9 hp
Kilowatts (kW)8.9 kW
Chevaux métriques (ch / PS)12.1 PS
