John Deere 4020

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

Fabricant

John Deere

Tracteur pour cultures en rangs

Usines

Waterloo, Iowa, États-Unis

Mexique

Total construit

184 879 (total)

8 123 (gaz)

8 445 (LP)

168,311 (diesel)

17 732 (standard)

Le prix original était de 10 345 $ en 1972

4020

culture en rangs

4020S

standard

4020HC

haute-récolte

600

industriel

John Deere 6,6L diesel 6-cylindres

John Deere 5,6 L 6-cyl essence

John Deere 5,9L 6-cyl essence

John Deere 5,9L 6-cyl LP gaz

8 vitesses partiellement synchronisées

transmission full power 8 vitesses

Attelage (testé)

83,79 ch 62,5 kW

PTO (testé)

95,83 ch 71,5 kW

Conduire

4x2 2WD

4x4 HFWD 4WD *L'assistance directionnelle avant était optionnelle après 1969.

Verrouillage du différentiel

mécanique arrière OptOptional

Direction assistée

Freins à disque humide hydrauliques

Poste de l'opérateur ouvert. Cabine en option.

Essence

34 gal 128,7 L

Carburant Diesel

34 gal 128,7 L

Carburant GPL

45 gal 170,3 L

Système hydraulique Syncro-Range

10 gal 37,9 L

Système hydraulique Power Shift

12 gal 45,4 L

Type

centre fermé

Capacité de la gamme Syncro

10 gal 37,9 L

Capacité de changement de vitesse

12 gal 45,4 L

Pression

2250 psi 155,1 bar

Vannes

1

Débit SCV

6 l/min 22,7 l/min

Débit total

18 gpm (début) 68,1 lpm

Type arrière

II

Levage arrière

1719 kg 3790 lbs

Prise de puissance arrière

indépendant

Type de prise de force arrière

540/1000 (1.375)

1000 (1,375)

Tours par minute du moteur

540@1900

1000@1900

Prise de force avant

indépendant

Type de prise de force avant

1000

Tours par minute du moteur

1000@1900

Empattement pour cultures en rangs

97,5 pouces 247 cm

Empattement standard

100,25 pouces 254 cm

Poids

8225 à 9560 livres

Pneus avant

6.00-16

Pneus arrière

15.5-38

chargeuse frontale

1964

65000

1965

91000

1966

119000

1967

145660

1968

173982

1969

201000

1970

222160

1971

250000

1972

260791

Finalisée

270288

FAQ : Comment lire un tableau de numéros de série.

Sol

positif (1964-1969)

négatif (1969-1972)

flottant (24V)

Système de charge

Alternateur Motorola

Ampères de charge

55

Batteries

2 (système 24V)

1 (système 12V)

Volts de la batterie

12

Batterie AH

75

Les tracteurs John Deere Série 20 Nouvelle Génération par Benjamin Hain

Conception des nouveaux tracteurs John Deere par Merle Miller

2510, 3020, 4020 Tracteurs pour cultures en rangées publiés en 1965, par John Deere

Tracteurs 1918-1976 publiés par John Deere*

Tracteurs John Deere pour 68 publiés en 1968

Tracteurs Standard et 4x4 : 70 à 280 CV publiés en 1970, par John Deere

Agriculture moderne publié en 1965, par John Deere

*La publication contient des erreurs connues.

Manuel de l'opérateur 4000 et 4020 (OM-R46934) publié en 1969

Manuel de l'opérateur 4000 et 4020 (OM-R48273) publié en 1971

Manuel d'opérateur 4020 (OM-R34410) publié en 1963

Manuel de l'opérateur 4020 (OM-R39669) publié en 1965

Manuel d'opérateur 4020 (OM-R41754) publié en 1969

Manuel de l'opérateur 4020 (OM-R44920) publié en 1969

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

John Deere 6,6L diesel 6-cylindres

John Deere 5,6 L 6-cyl essence

John Deere 5,9L 6-cyl essence

John Deere 5,9L 6-cyl LP gaz

John Deere

diesel

6 cylindres 12 soupapes

refroidissement liquide en ligne

La capacité d'huile des tracteurs diesel 4020 a augmenté de 8 à 12 litres à partir de l'année modèle 1969, numéro de série du tracteur 201 000. Les tracteurs diesel pour cultures hautes ont conservé la capacité de 8 litres tout au long de la production. Les tracteurs équipés de turbocompresseurs sur le marché secondaire et les tracteurs de début de production avec des bacs à huile de remplacement peuvent également avoir la capacité d'huile plus élevée.

Déplacement

404 cc 6,6 L

Alésage/Course

4.25x4.75 pouces 108 x 121 mm

Compression

16,5:1

Tours/min nominal

2200

Tours/minute au ralenti

600-2500

Tours par minute (RPM) en fonctionnement

1500-2200

Ordre d'allumage

1-5-3-6-2-4

Volts de démarrage

24

Capacité de liquide de refroidissement

24 qts 22,7 L

Jeu de soupape d'admission

0,018 pouces 0,457 mm

Jeu des soupapes d'échappement

0,018 pouces 0,457 mm

Capacité précoce d'huile

8 qts 7,6 L

Capacité d'huile tardive

12 qts 11,4 L

John Deere

essence

6 cylindres 12 soupapes

refroidissement liquide en ligne

Moteur à essence et GPL d'origine, utilisé jusqu'à l'année modèle 1965.

Déplacement

340 cc 5,6 L

Alésage/Course

10.8 x 10.2 cm

Compression

7,5:1

Tours/min nominal

2200

Tours/minute au ralenti

650-2500

Tours par minute (RPM) en fonctionnement

1500-2200

Ordre d'allumage

1-5-3-6-2-4

Volts de démarrage

12

Capacité de liquide de refroidissement

24 qts 22,7 L

Écartement des bougies

0,025 pouces 0,635 mm

Espacement de point

0,016 pouces 0,406 mm

Jeu de soupape d'admission

0,015 pouces 0,381 mm

Jeu des soupapes d'échappement

0,071 centimètre 0,711 millimètre

Capacité d'huile

9 qts 8,5 L

John Deere

essence

6 cylindres 12 soupapes

refroidissement liquide en ligne

Le moteur plus grand, de 362 pouces cubes, est devenu disponible en 1966, remplaçant le moteur de 340 pouces cubes.

Déplacement

362 cc 5,9 L

Alésage/Course

4.25x4.25 pouces 108 x 108 mm

Compression

7,5:1

Tours/min nominal

2200

Ordre d'allumage

1-5-3-6-2-4

Volts de démarrage

12

Capacité d'huile

8 qts 7,6 L

Capacité de liquide de refroidissement

24 qts 22,7 L

John Deere

Propane

6 cylindres 12 soupapes

refroidissement liquide en ligne

Déplacement

362 cc 5,9 L

Alésage/Course

4.25x4.25 pouces 108 x 108 mm

Compression

9,0:1

Tours/min nominal

2200

Ordre d'allumage

1-5-3-6-2-4

Volts de démarrage

12

Capacité d'huile

8 qts 7,6 L

Capacité de liquide de refroidissement

24 qts 22,7 L

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

8 vitesses partiellement synchronisées

transmission full power 8 vitesses

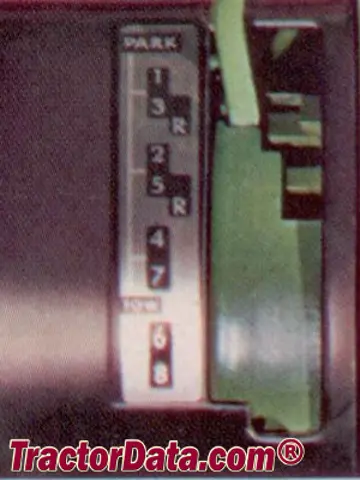

Transmission

John Deere Syncro-Range

Type

partiellement synchronisé

Engrenages

8 vers l'avant et 2 en marche arrière

Capacité d'huile

52 qts 49,2 L

Type d'huile

303 Spécial

Synchro-Range nécessite que le tracteur soit à l'arrêt et que l'embrayage soit enfoncé pour sélectionner l'une des quatre positions de vitesse. Une fois une position sélectionnée, le tracteur peut être changé de vitesse en mouvement entre les deux vitesses avant (et une vitesse arrière dans les positions 1 et 2) en utilisant l'embrayage.

Tracteur pour cultures en rangées avec pneus arrière 15.5-38.

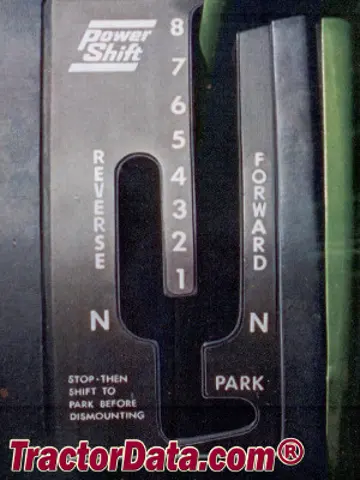

Transmission

John Deere Power Shift

Type

changement de vitesse progressif

Engrenages

8 vers l'avant et 4 en arrière

Capacité d'huile

68 qts 64,4 L

Type d'huile

303 Spécial

Power Shift permet un changement de vitesse en mouvement sans embrayage.

Tracteur pour cultures en rangées avec pneus arrière 15.5-38.

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

Ag front

6.00-16 (culture en rangées)

7.50-18 (standard)

Ag arrière

15.5-38 (culture en rangées)

18.4-34 (standard)

Empattement pour cultures en rangs

97,5 pouces 247 cm

Empattement standard

100,25 pouces 254 cm

Longueur

151 pouces 383 cm

Largeur

89,6 pouces 227 cm

Essieu arrière standard

3.375 par 91 pouces 85 par 2311 mm

Long essieu arrière

3,375 par 2641 pouces 85 par 2641 mm

Essieu arrière extra long

3,375 par 2844 pouces 85 par 2844 mm

Crayon avant

123,5 à 208,8 cm 123 à 208 cm

Traction arrière

60 à 91 pouces 152 à 231 cm

Traction arrière

66 à 97 pouces 167 à 246 cm (essieu long)

Traction arrière

67 à 105 pouces 170 à 266 cm (essieu long)

Expédition

8436 lbs (diesel syncro) 3826 kg

8225 lbs (gas syncro) 3730 kg

8319 lbs (LP syncro) 3773 kg

Fonctionnement

8645 lbs (synchronisation gaz) 3921 kg

8945 lbs (diesel syncro) 4057 kg

9240 lbs (powershift gaz) 4191 kg

9560 lbs (diesel powershift) 4336 kg

Ballasté

13980 lbs*Diesel Powershift avec des pneus arrière 18.4-34 avec poids moulé avant et arrière et fluide. 6341 kg

Volant de travaux en rangs

77,9 pouces 197 cm

Volant Standard

78,25 pouces 198 cm

Échappement Standard

88,25 pouces 224 cm

Échappement pour cultures en rangs

88,75 pouces 225 cm

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

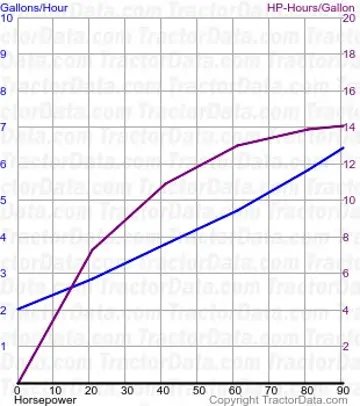

NTTL 849: diesel Syncro-Range 2WD

NTTL 850: Essence Syncro-Range 2WD

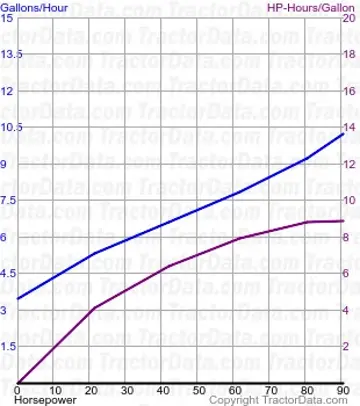

NTTL 853 : Gaz LP Syncro-Range 2WD

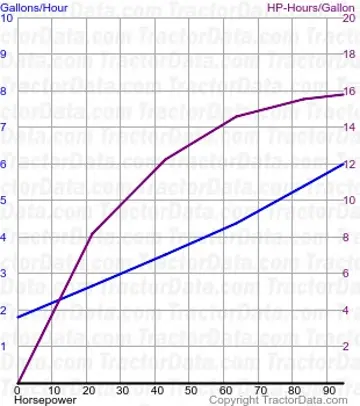

NTTL 930 : diesel Syncro-Range 2WD

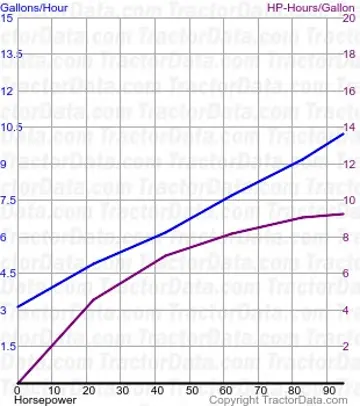

NTTL 934: Gaz LP Syncro-Range 2WD

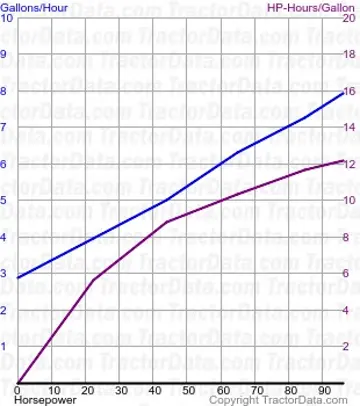

NTTL 939 : 340cc essence Syncro-Range 2WD

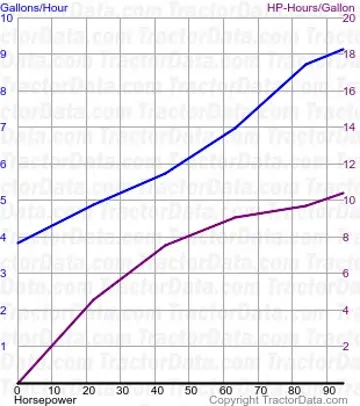

NTTL 1012 : 362cc essence Power Shift 2WD

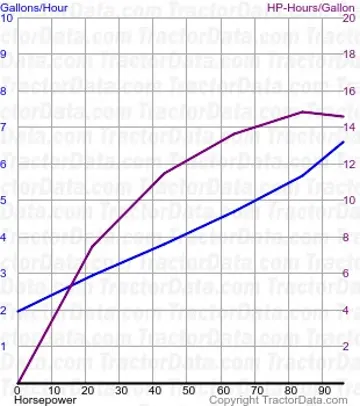

NTTL 1024 : diesel Power Shift 2WD

Diesel Syncro-Range 2WD 23 septembre - 2 octobre 1963 Lien : fichier Nebraska Tractor Test 849

Performance du prise de force

Puissance à la vitesse nominale du moteur

91,17 ch 68,0 kW

Consommation de carburant

6,4 gal/heure 24,2 l/heure

Puissance à la vitesse nominale de la prise de puissance

83,57 ch 62,3 kW

Consommation de carburant

5,6 gal/heure 21,2 l/heure

Performance de l'attelage

Puissance maximale

76,36 ch 56,9 kW

Consommation de carburant

6,4 gal/heure 24,2 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

10,184 lbs 4619 kg

Équipement 2 utilisé pour le test de traction.

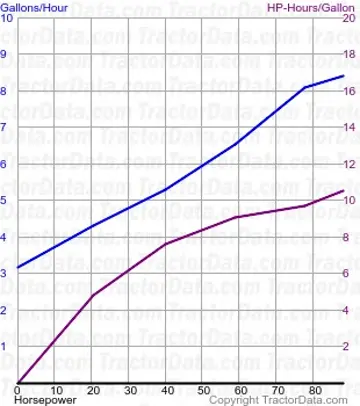

Essence Syncro-Range 2WD 30 septembre - 7 octobre 1963 Lien: fichier Nebraska Tractor Test 850

Performance du prise de force

Puissance à la vitesse nominale du moteur

88,09 ch 65,7 kW

Consommation de carburant

8,4 gal/heure 31,8 l/heure

Puissance à la vitesse nominale de la prise de puissance

79,95 ch 59,6 kW

Consommation de carburant

7,3 gal/heure 27,6 l/heure

Performance de l'attelage

Puissance maximale

73,06 ch 54,5 kW

Consommation de carburant

8,2 gal/heure 31,0 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

10 088 lbs 4575 kg

Équipement 2 utilisé pour le test de traction.

Gaz LP Syncro-Range 2WD 5 - 11 octobre 1963 Lien: fichier Nebraska Tractor Test 853

Performance du prise de force

Puissance à la vitesse nominale du moteur

90,48 ch 67,5 kW

Consommation de carburant

10,1 gal/heure 38,2 l/heure

Puissance à la vitesse nominale de la prise de puissance

81,14 ch 60,5 kW

Consommation de carburant

8,8 gal/heure 33,3 l/heure

Performance de l'attelage

Puissance maximale

75,19 ch 56,1 kW

Consommation de carburant

9,7 gal/heure 36,7 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

10,217 lbs 4634 kg

Équipement 2 utilisé pour le test de traction.

Diesel Syncro-Range 2WD Aout 16 - 20, 1965 Lien: fichier Nebraska Tractor Test 930

Performance du prise de force

Puissance à la vitesse nominale du moteur

94,88 ch 70,8 kW

Consommation de carburant

6,0 gal/heure 22,7 l/heure

Puissance à la vitesse nominale de la prise de puissance

86,85 ch 64,8 kW

Consommation de carburant

5,3 gal/heure 20,1 l/heure

Performance de l'attelage

Puissance maximale

83,79 ch 62,5 kW

Consommation de carburant

6,0 gal/heure 22,7 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

11 249 lbs 5102 kg

Équipement 2 utilisé pour le test de traction.

Propane Syncro-Range 2WD April 26 - May 2, 1966 Lien: Fichier Nebraska Tractor Test 934

Performance du prise de force

Puissance à la vitesse nominale du moteur

94,67 ch 70,6 kW

Consommation de carburant

10.2 gal/heure 38.6 l/heure

Puissance à la vitesse nominale de la prise de puissance

84,22 ch 62,8 kW

Consommation de carburant

8,9 gal/heure 33,7 l/heure

Performance de l'attelage

Puissance maximale

83,59 ch 62,3 kW

Consommation de carburant

10.2 gal/heure 38.6 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

10,674 lbs 4841 kg

Équipement 2 utilisé pour le test de traction.

340ci essence Syncro-Range 2WD 17-24 mai 1966 Lien: Fichier Nebraska Tractor Test 939

Performance du prise de force

Puissance à la vitesse nominale du moteur

95,56 ch 71,3 kW

Consommation de carburant

7,9 gal/heure 29,9 l/heure

Puissance à la vitesse nominale de la prise de puissance

85,81 ch 64,0 kW

Consommation de carburant

6,9 gal/heure 26,1 l/heure

Performance de l'attelage

Puissance maximale

83,28 ch 62,1 kW

Consommation de carburant

7,7 gal/heure 29,1 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

10 658 lbs 4834 kg

Équipement 2 utilisé pour le test de traction.

362ci essence Power Shift 2WD 13 mai - 4 juin 1969 Lien : fichier Nebraska Tractor Test 1012

Performance du prise de force

Puissance à la vitesse nominale du moteur

95,66 ch 71,3 kW

Consommation de carburant

9,3 gal/heure 35,2 l/heure

Puissance à la vitesse nominale de la prise de puissance

87,52 ch 65,3 kW

Consommation de carburant

8,1 gal/heure 30,7 l/heure

Performance de l'attelage

Puissance maximale

82,57 ch 61,6 kW

Consommation de carburant

9,3 gal/heure 35,2 l/heure

Diesel Power Shift 2WD 30 septembre - 17 octobre 1969 Lien: Fichier Nebraska Tractor Test 1024

Performance du prise de force

Puissance à la vitesse nominale du moteur

95,83 ch 71,5 kW

Consommation de carburant

6,5 gal/heure 24,6 l/heure

Puissance à la vitesse nominale de la prise de puissance

89,93 ch 67,1 kW

Consommation de carburant

6,0 gal/heure 22,7 l/heure

Performance de l'attelage

Puissance maximale

83,09 ch 62,0 kW

Consommation de carburant

6,6 gal/heure 25,0 l/heure

1963 - 1972

Nouvelle génération Série

Tracteur pour cultures en rangs

Nouvelle génération Série

Tracteur pour cultures en rangs

Chargeuse John Deere 148

Chargeuse John Deere 158

Chargeuse John Deere 48
