John Deere 4630

1973 - 1977

Génération II Série

Tracteur pour cultures en rangs

Génération II Série

Tracteur pour cultures en rangs

Fabricant

John Deere

Tracteur pour cultures en rangs

Construit à Waterloo, Iowa, États-Unis

Le prix original était de 27 080 $ en 1977

John Deere 6,6L diesel 6-cylindres

Réservoir de carburant

65 gal 246,0 L

8 vitesses partiellement synchronisées

Boîte de vitesses 16 avec embrayage assisté

transmission full power 8 vitesses

PTO (déclaré)

150 ch 111,9 kW

Attelage (testé)

127,92 ch 95,4 kW

PTO (testé)

150,66 ch 112,3 kW

Conduire

4x2 2WD

4x4 HFWD 4WD

Finales

planétaire

Verrouillage du différentiel

hydraulique arrière

Direction assistée

Freins hydrauliques à disque humide

Cabine Sound-Gard avec climatisation de série.

Type

centre fermé

Vannes

1 à 3

Type arrière

III/IIIN

Levage arrière

5260 lbs 2385 kg

Prise de puissance arrière

indépendant

Type de prise de force arrière

1000 (1,375)

Empattement

112,65 pouces 286 cm

Poids

16250 lbs 7371 kg

Pneus avant

10.00-16

Pneus arrière

18.4-38

chargeuse frontale

1973

1000

1974

7022

1975

11717

1976

18392

1977

25794

FAQ : Comment lire un tableau de numéros de série.

Sol

négatif

Système de charge

alternateur

Batteries

2

Volts de la batterie

6

4230-4430-4630 publié en 1974, par John Deere

Tracteurs de 80 à 150 ch publiés en 1975, par John Deere

Faire de votre prochain tracteur un John Deere a traditionnellement été un bon investissement publié en 1975

1973 - 1977

Génération II Série

Tracteur pour cultures en rangs

Génération II Série

Tracteur pour cultures en rangs

John Deere

diesel suralimenté et refroidi par eau

6-cylindres

refroidi par liquide, arbre horizontal en ligne

Déplacement

404 cc 6,6 L

Alésage/Course

4.25x4.75 pouces 108 x 121 mm

Purificateur d'air

sec avec élément secondaire

Préchauffage

injection d'éther

chauffage liquide de refroidissement OptOptionnel

Compression

16.0:1

Tours/min nominal

2200

Ordre d'allumage

1-5-3-6-2-4

Démarreur

électrique

Volts de démarrage

12

Capacité d'huile

17 qts 16,1 L

Capacité de liquide de refroidissement

36 qts 34,1 L

1973 - 1977

Génération II Série

Tracteur pour cultures en rangs

Génération II Série

Tracteur pour cultures en rangs

8 vitesses partiellement synchronisées

Boîte de vitesses 16 avec embrayage assisté

transmission full power 8 vitesses

Transmission

John Deere Syncro-Range

Type

partiellement synchronisé

Engrenages

8 vers l'avant et 2 en marche arrière

Embrayage

disque hydraulique à bain d'huile

Quatre stations de vitesses avec deux rapports de vitesse chacun, plus un rapport arrière dans les deux premières stations de vitesses. Le tracteur doit être arrêté et l'embrayage utilisé pour passer d'une station à l'autre. Une fois dans une station de vitesses, le tracteur peut être déplacé, en utilisant l'embrayage, entre les rapports de vitesse de cette station.

Avec des pneus arrière 18.4-38.

Transmission

John Deere Quad-Range

Type

demultiplicateur partiel

Engrenages

16 avants et 6 retours

Embrayage

disque hydraulique à bain d'huile

Quatre vitesses (1-4) dans quatre gammes (A-D). Power shift entre les vitesses 1-2 et 3-4 dans chaque gamme avec un passage synchronisé (avec embrayage) entre 2-3. Le tracteur doit être arrêté pour changer de gamme.

Transmission

John Deere Power Shift

Type

changement de vitesse progressif

Engrenages

8 vers l'avant et 4 en arrière

Embrayage

disques hydrauliques mouillés

Avec des pneus arrière 18.4-38.

1973 - 1977

Génération II Série

Tracteur pour cultures en rangs

Génération II Série

Tracteur pour cultures en rangs

Ag front

10.00-16

Ag arrière

18.4-38

Ag front

14L-16A

11.00-16

9.50-20

Ag arrière

24,5-32

20.8-38

Empattement

112,65 pouces 286 cm

Longueur

171,2 pouces 434 cm

Hauteur (volant)

93,6 pouces 237 cm

Hauteur (cabine)

116,9 pouces 296 cm

Poids en fonctionnement

16250 lbs 7371 kg

Garde au sol (essieu avant)

24,9 pouces 63 cm

Garde au sol (essieu arrière)

28,1 pouces 71 cm

Garde au timon

15,4 pouces 39 cm

Arbre arrière à engrenages

3,62 par 243,8 centimètres 91 par 2438 millimètres

Arbre arrière à engrenages

3,62 par 2743 pouces 91 par 2743 mm

Arbre arrière à engrenages

3.62 par 118 pouces 91 par 2997 mm

Arbre arrière à engrenages

3,94 sur 118 pouces 100 sur 2997 mm

Crayon avant

142 à 212 cm 56 à 212 cm

Crayon avant

162 à 242 cm 64 à 95,6 pouces

Crayon avant

72 à 88 pouces 182 à 223 cm (4WD)

Traction arrière

152 à 268 cm 60 à 105,6 pouces

Traction arrière

60 à 118 pouces 152 à 299 cm

Traction arrière

60 à 128,3 pouces 152 à 325 cm

1973 - 1977

Génération II Série

Tracteur pour cultures en rangs

Génération II Série

Tracteur pour cultures en rangs

Diesel Power Shift 2WD Aout 13 - 24, 1972 Lien: Fichier Nebraska Tractor Test 1113

Performance du prise de force

Puissance à la vitesse nominale du moteur

150,66 ch 112,3 kW

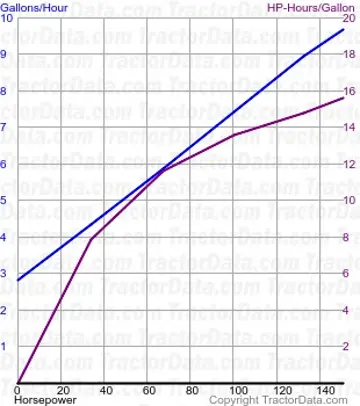

Consommation de carburant

9,6 gal/heure 36,3 l/heure

Performance de l'attelage

Puissance maximale

127,92 ch 95,4 kW

Consommation de carburant

9,6 gal/heure 36,3 l/heure

Gear 4 utilisé pour test de puissance.

Traction maximale

14 478 lbs 6567 kg

Équipement 3 utilisé pour test de traction.
