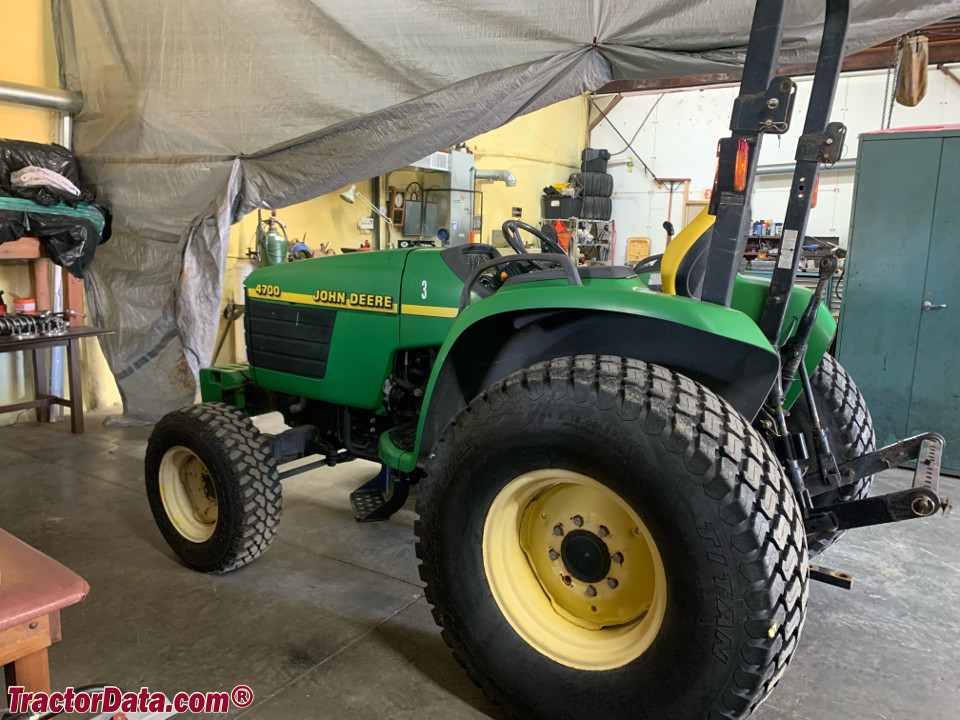

John Deere 4700

2000 - 2001

4000 Série compacte

Tracteur utilitaire compact

4000 Série compacte

Tracteur utilitaire compact

Fabricant

John Deere

Tracteur utilitaire compact

Construit à Augusta, Géorgie, États-Unis

Le prix original était de 26 500 $ en 2003

Yanmar 2.2L 4-cyl diesel

transmission semi-synchronisée à power shuttle 12 vitesses

hydrostatique

24 vitesses semi-synchronisée avec transmission Powershift

Moteur (brut)

48 ch 35,8 kW

Moteur (net)

45 ch 33,6 kW

Boîte de vitesses PTO (annoncée)

41,5 ch 30,9 kW

Hydro PTO (annoncé)

40 ch 29,8 kW

Transmission intégrale

Finales

planétaire

Verrouillage du différentiel

mécanique arrière

Direction assistée

Freins à disque humides

ROPS à deux poteaux fixe. ROPS pliable en option.

Carburant

12,5 gal 47,3 L

Système hydraulique

6,8 gal (engrenage) 25,7 L

8,8 gal (hydro) 33,3 L

Essieu avant

8,4 qt 7,9 L

Type

centre ouvert

Capacité

6,8 gal (engrenage) 25,7 L

8,8 gal (hydro) 33,3 L

Pression

2500 psi 172,4 bar

Vannes

3 OptOptional

Débit de la pompe

9,9 gpm 37,5 lpm

Débit total

14,7 gpm 55,6 lpm

Débit de direction

4,8 gpm 18,2 lpm

Type arrière

Je

Contrôle

contrôle de position

Levage arrière (à 24"/610mm)

2500 lbs 1134 kg

Prise de puissance arrière

indépendant

Embrayage

disque hydraulique à bain d'huile

Type de prise de force arrière

540 (1,375)

Tours par minute du moteur

540@2600

Prise de puissance intermédiaire

indépendant

Type d'entrainement central

2100

Tours par minute du moteur

2100@2600

Poids

1632 kg 3600 lbs

Pneus avant

8-16

Pneus arrière

13.6

mât de faucheuse central de 72 pouces

lame

chargeuse frontale

pelle

2000

170001

2001

470001

FAQ : Comment lire un tableau de numéros de série.

Sol

négatif

Système de charge

alternateur

Ampères de charge

40

CCA de la batterie

650

Volts de la batterie

12

Guide d'achat d'équipements d'entretien des terrains publié en 2000, par John Deere

Guide d'achat d'équipements d'entretien des espaces verts publié en 2001, par John Deere

Tracteurs de la série 4000 publiés en 2000, par John Deere

Manuel de l'opérateur Tracteurs utilitaires compacts 4500, 4600 et 4700 (OMLVU10940) publié en 1999

Manuel d'information sur les produits de la série 4000 publié en 2000, par John Deere

Équipement de location publié en 2001, par John Deere

2000 - 2001

4000 Série compacte

Tracteur utilitaire compact

4000 Série compacte

Tracteur utilitaire compact

Yanmar 4TNE88

diesel

4 cylindres

refroidi par liquide

Déplacement

134 cc 2,2 L

Alésage/Course

3,46 x 3,54 pouces 88 x 90 mm

Puissance (nette)

45 ch 33,6 kW

Puissance (brute)

48 ch 35,8 kW

Système de carburant

injection directe

Purificateur d'air

type sec

Préchauffage

chauffage d'air

Compression

18:1

Tours/min nominal

2600

Couple

108 lb-ft 146,4 Nm

Couple RPM

1700

Volts de démarrage

12

Puissance de démarrage

2,7 ch 2,0 kW

Capacité de liquide de refroidissement

7,6 qt 7,2 L

Capacité d'huile

5,1 qt 4,8 L

2000 - 2001

4000 Série compacte

Tracteur utilitaire compact

4000 Série compacte

Tracteur utilitaire compact

transmission semi-synchronisée à power shuttle 12 vitesses

hydrostatique

24 vitesses semi-synchronisée avec transmission Powershift

Transmission

PowrReverser

Type

partiellement synchronisé power shuttle

Engrenages

12 avant et arrière

Embrayage

disque humide, deux packs à embrayages avec trois disques de 12,7 cm chacun

Capacité d'huile

27,2 qt 25,7 L

Quatre vitesses (1-4) en trois plages (A-C) avec inverseur à gauche sur le tableau de bord. Le power shuttle permet de changer de direction sans utiliser l'embrayage. Les vitesses sont synchronisées et peuvent être modifiées en mouvement, en utilisant l'embrayage. Le tracteur doit être arrêté pour changer de plage.

Avec des pneus arrière 13.6-28.

Type

hydrostatique

Engrenages

infini avant et arrière (trois plages)

Capacité d'huile

35,2 qt 33,3 L

Transmission hydrostatique actionnée avec deux pédales. Régulateur de vitesse à bouton-poussoir sur le tableau de bord. Le tracteur doit être arrêté pour changer de gamme.

Avec des pneus arrière 13.6-28.

Transmission

PowrReverser Creeper

Type

partiellement synchronisé power shuttle

Engrenages

24 avant et arrière

Embrayage

disque humide, deux packs à embrayages avec trois disques de 12,7 cm chacun

Capacité d'huile

27,2 qt 25,7 L

Ajouter une plage de vitesse rampante au PowrReverser, activée par un levier séparé. Le tracteur doit être à l'arrêt, et l'embrayage utilisé, pour passer dans ou hors de la plage de vitesse rampante.

Avec des pneus arrière 13.6-28.

2000 - 2001

4000 Série compacte

Tracteur utilitaire compact

4000 Série compacte

Tracteur utilitaire compact

Pneus standards (agricoles)

Avant: 8-16. Arrière: 13.6

Pneus optionnels (agricole)

Avant: 8-16. Arrière: 16.9-24

Pelouse avant

27x8.50-15

Arrière pelouse/gazon

44x18.00-20

Façade industrielle

10-16,5

Arrière industriel

17.5L-24

Longueur

135 pouces 342 cm

1632 kg 3600 lbs

Max Drawbar

570 lbs 258 kg

Essieu avant Max

11 lbs 4 kg

Essieu arrière Max

2205 lbs 1000 kg

Capot

49,2 pouces (2WD) 124 cm

51 pouces (4 roues motrices) 129 cm

ROPS

88,4 pouces (2WD fixe) 224 cm

91,6 pouces (4WD fixe) 232 cm

94,4 pouces (2WD plié) 239 cm

97,6 pouces (4WD plié) 247 cm

2000 - 2001

4000 Série compacte

Tracteur utilitaire compact

4000 Série compacte

Tracteur utilitaire compact

mât de faucheuse central de 72 pouces

Lame

Chargeuse frontale

Chargeuse rétro

Type

monté sur tracteur John Deere

3-lames avec levage hydraulique

Largeur de coupe

72 pouces 182 cm

Largeur totale

85 pouces 215 cm

Type pelle rétro

John Deere 48 Mini-Chargeuse

Poids

1517 lbs 688 kg

Hauteur de transport

81 pouces 205 cm

Largeur du seau

12 pouces 30 cm

18 pouces 45 cm

60 centimètres 60 cm

91 cm 36 pouces

Profondeur de fouille

102 pouces 259 cm

Portée par rapport au point central

133 pouces 337 cm

Hauteur de chargement

82 pouces 208 cm

Rotation du seau

180°

Arc de balancement

180°

Force du godet

1691 kg 3730 lbs

Force du niveau d'huile

2435 lbs 1104 kg
