John Deere 9230
Le John Deere 9230 est un tracteur produit par John Deere. La puissance moteur indiquée est de Diesel (indiquée): 325 ch / 242,4 kW. Transmission : John Deere PowerShift.
Puissance du moteur
Diesel (indiquée): 325 ch / 242,4 kW
Boîte de vitesses
John Deere PowerShift
Aperçu
 | 2007 - 2011
Série 9030 Tracteur Quatre roues motrices (4WD)
Série 9030
Tracteur à quatre roues motrices (4WD) |
|---|
Production | |
|---|---|
Fabricant | John Deere |
Tracteur à quatre roues motrices (4WD) | |
Construit à Waterloo, Iowa, États-Unis | |
Moteur John Deere 9230 | |
|---|---|
John Deere 9.0L 6-cylindres diesel | |
Détails du moteur ...  |
Transmissions John Deere 9230 | |
|---|---|
24 vitesses à puissance partielle | |
Boîte de vitesses 18 rapports à puissance intégrale | |
Détails de la transmission...  |
John Deere 9230 Power | |
|---|---|
Moteur | 325 ch
242,4 kW |
PTO (déclaré) | 263 ch
196,1 kW |
Attelage (testé) | 241,53 ch
180,1 kW |
PTO (testé) | 312,59 ch
233,1 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Verrouillage du différentiel | verrouillage différentiel hydraulique optionnel |
Direction | puissance hydrostatique |
Freins à disques hydrauliques | |
Freins de remorque | hydraulique optionnel |
Cabine CommandView standard avec climatisation. Contrôle climatique automatique et garniture en cuir optionnels. | |
Capacité | |
|---|---|
Carburant | 350 gal
1324,8 L |
Système hydraulique | 27 gal
102,2 L |
28 gal (3 points)
106.0 L | |
20 gal (débit élevé)
75.7 L | |
31 gal (débit élevé et 3 points)
117,3 L | |
Hydraulique | |
|---|---|
Type | compensateur de pression et de débit à centre fermé |
Capacité | 27 gal
102,2 L |
28 gal (3 points)
106.0 L | |
20 gal (débit élevé)
75.7 L | |
31 gal (débit élevé et 3 points)
117,3 L | |
Pression | 2900 psi
200,0 bar |
Vannes | 4 à 6 |
Débit SCV | 30 gpm
113,6 lpm |
Débit total PowrSync | 44 gpm
166,5 lpm |
Débit total PowerShift | 48 gpm
181,7 lpm |
Débit total Hi-Flow | 78 gpm
295,2 lpm |
Attelage de tracteur | |
|---|---|
Type arrière | 4N/3 |
4N/4 | |
Levage arrière (à 24"/610mm) | 15 300 lbs
6940 kg |
Attelage | Catégorie 4 standard avec support de chaîne secondaire. Renforcement optionnel jusqu'à 4 990 kg. Barre de traction optionnelle de 5 443 kg, catégorie 5, non disponible avec l'attelage 3 points ou la prise de puissance. |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant (facultatif) |
Embrayage | électro-hydraulique à disque humide |
Type de prise de force arrière | 1000 (1,75) |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 137,8 pouces
350 cm |
Poids | 33542 à 34510 livres |
Pneus avant | 620/70 |
Pneus arrière | 620/70 |
Dimensions complètes et pneus ...  | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 200 |
Batteries | 2 |
CCA de la batterie | 950 |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Nouveaux tracteurs de la série 9030 publiés en 2007, par John Deere | |
9230, 9330, 9430, 9530 et 9630 Tracteurs (OMAR283034) publiés en 2009 | |
9230, 9330, 9430, 9530 et 9630 Tracteurs (OMRE325893) publié en 2011 |
Moteur
Détail du moteur | |
|---|---|
John Deere | |
diesel turboalimenté et refroidi par l'eau | |
6-cylindres | |
refroidissement liquide en ligne | |
Déplacement | 549,2 cc
9,0 L |
Alésage/Course | 4.661x5.354 pouces
118 x 136 mm |
Émissions | Tier III |
Puissance | 325 ch
242,4 kW |
Purificateur d'air | éléments en papier double |
Compression | 16,3:1 |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 50 qts
47,3 L |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 33,6 qt
31,8 L |
Moteur John Deere 9230 | |
|---|---|
 |
Transmission
Options de transmission | |
|---|---|
24 vitesses à puissance partielle | |
Boîte de vitesses 18 rapports à puissance intégrale |
Transmission — John Deere PowrSync
Transmission | John Deere PowrSync |
Type | demultiplicateur partiel |
Engrenages | 24 vers l'avant et 6 vers l'arrière |
Embrayage | disque hydraulique à bain d'huile |
Trois vitesses (1-3) en quatre plages (A-D) avec changement de puissance haut-bas. Les changements de vitesse et de plage sont synchronisés à l'aide de l'embrayage. | |
Vitesses | |
|---|---|
Avec des pneus 620/70R42. | |
 |
Transmission — John Deere PowerShift
Transmission | John Deere PowerShift |
Type | changement de vitesse progressif |
Engrenages | 18 vers l'avant et 6 en marche arrière |
Embrayage | disque électronique à sec |
Vitesses | |
|---|---|
Avec des pneus 620/70R42. | |
 |
Dimensions
Pneus John Deere 9230 | |
|---|---|
Ag front | 620/70 R42 |
Ag arrière | 620/70 R42 |
Dimensions | |
|---|---|
Empattement | 137,8 pouces
350 cm |
Longueur | 270 pouces
685 cm |
285 pouces (avec attelage 3 points)
723 cm | |
Largeur | 118,6 pouces
301 cm |
Garde au sol | 18,5 pouces (axe de la charnière)
46 cm |
Garde au sol (essieu arrière) | 28,8 pouces
73 cm |
Essieu arrière | 3,937 par 120 pouces
99 par 3048 mm |
Essieu arrière | 4,331 pouces x 120
110 x 3048 mm (facultatif) |
Poids John Deere 9230 | |
|---|---|
Expédition | 33542 lbs
15214 kg |
Fonctionnement | 34510 lbs*Poids avec pneus jumelés 520/85R42.
15653 kg |
Capacité maximale | 57000 lbs
25855 kg |
Hauteur John Deere 9230 | |
|---|---|
Capot | 105 pouces
266 cm |
Cabine | 140 pouces
355 cm |
Échappement | 154 pouces
391 cm |
Tests
Test de tracteur du Nebraska 1940 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1940 | |
|---|---|
Diesel 18 vitesses 4WD
Aout 1er - 14, 2008
Lien: Rapport d'essai de tracteur du Nebraska 1940 | |

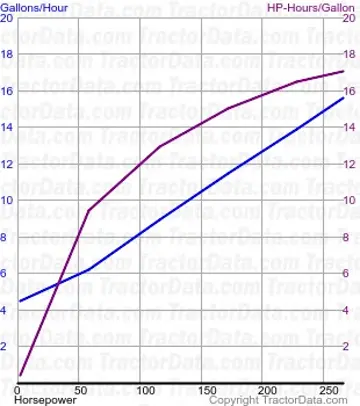

Performance du prise de force | |
Puissance maximale | 312,59 ch
233,1 kW |
Consommation de carburant | 17,5 gal/heure
66,2 l/heure |
Puissance à la vitesse nominale du moteur | 265,73 ch
198,2 kW |
Consommation de carburant | 15,6 gal/heure
59,0 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 306,82 ch
228,8 kW |
Consommation de carburant | 17,1 gal/heure
64,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 241,53 ch
180,1 kW |
Consommation de carburant | 17,6 gal/heure
66,6 l/heure |
Engin 7 utilisé pour test de puissance. | |
Traction maximale | 34 440 lbs
15 621 kg |
Engin 1 utilisé pour test de traction. | |
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour John Deere 9230 basées sur sa puissance de 325.06375433573896 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Usage Commercial / Grande Culture | High horsepower articulated/4WD field plowing. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Usage Commercial / Grande Culture | Broad-acre grain tillage for high-drawbar tractors. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour John Deere 9230.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications John Deere 9230
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le John Deere 9230.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)325.1 hp
Kilowatts (kW)242.4 kW
Chevaux métriques (ch / PS)329.6 PS
