John Deere 9420T
Le John Deere 9420T est un tracteur produit par John Deere. La puissance moteur indiquée est de Diesel (indiquée): 425 ch / 316,9 kW. Transmission : John Deere PowrSync.
Puissance du moteur
Diesel (indiquée): 425 ch / 316,9 kW
Boîte de vitesses
John Deere PowrSync
Aperçu
 | 2002 - 2007
Série 9020Tracteur chenille agricole
Série 9020
Tracteur agricole à chenilles |
|---|
Production | |
|---|---|
Fabricant | John Deere |
Tracteur agricole à chenilles | |
Construit à Waterloo, Iowa, États-Unis | |
Variantes | |
|---|---|
9420 | tracteur sur roues |
Moteur John Deere 9420T | |
|---|---|
John Deere 12,5L diesel 6-cylindres | |
Détails du moteur ...  |
Transmissions John Deere 9420T | |
|---|---|
Boîte de vitesses 18 rapports à puissance intégrale | |
24 vitesses à puissance partielle | |
Détails de la transmission...  |
John Deere 9420T Power | |
|---|---|
Moteur | 425 ch
316,9 kW |
PTO (déclaré) | 302 ch
225,2 kW |
Attelage (testé) | 323,43 ch
241,2 kW |
PTO (testé) | 346,53 ch
258,4 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Conduire | chenille |
Direction | énergie électro-hydraulique |
Freins à disque humide hydrauliques | |
Cab standard. | |
Capacité | |
|---|---|
Carburant | 320 gal
1211.2 L |
Système hydraulique | 27 gal
102,2 L |
27,5 gal (avec 3 points)
104,1 L | |
Hydraulique | |
|---|---|
Type | compensé pression/débit à centre fermé |
Capacité | 27 gal
102,2 L |
27,5 gal (avec 3 points)
104,1 L | |
Pression | 2900 psi
200,0 bar |
Vannes | 4 ou 5 |
Débit de la pompe | 30 gpm (un SCV)
113,6 lpm |
Débit total | 44 gpm (PowrSync)
166,5 lpm |
48 gpm (Powershift)
181,7 lpm | |
Attelage de tracteur | |
|---|---|
Type arrière | III, IV/IVN |
Levage arrière | 13 871 lbs
6291 kg |
14 445 lbsOptOptional
6552 kg | |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 1000 |
Dimensions & Chenes | |
|---|---|
Empattement | 111 pouces
281 cm |
Poids | 39 000 lbs
17 690 kg |
chenes de 30 pouces | |
Dimensions complètes et chenilles...  | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 140 |
Batteries | 3 |
CCA de la batterie | 925 |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Série 8020T/9020T publiée en 2003, par John Deere | |
Manuel de l'opérateur 9320T, 9420T, 9520T et 9620T (OMAR288229) publié en 2006 |
Moteur
Détail du moteur | |
|---|---|
John Deere | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 765 cc
12,5 L |
Alésage/Course | 127 x 165 mm
5.00x6.50 pouces |
Puissance | 425 ch
316,9 kW |
Compression | 17:1 |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 64 qts
60,6 L |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 44 qts
41,6 L |
Transmission
Options de transmission | |
|---|---|
Boîte de vitesses 18 rapports à puissance intégrale | |
24 vitesses à puissance partielle |
Transmission — John Deere PowerShift
Transmission | John Deere PowerShift |
Type | changement de vitesse progressif |
Engrenages | 18 vers l'avant et 6 en marche arrière |
Capacité d'huile | 240 qts
227,1 L |
244 qts (avec prise de puissance)
230,9 L |
Vitesses | |
|---|---|
 |
Transmission — John Deere PowrSync
Transmission | John Deere PowrSync |
Type | demultiplicateur partiel |
Engrenages | 24 vers l'avant et 6 vers l'arrière |
Capacité d'huile | 256 qts
242.3 L |
260 qts (avec PTO)
246,1 L | |
Quatre plages synchronisées (A-D) avec trois vitesses synchronisées (1-3) et un changement de puissance haut-bas. | |
Vitesses | |
|---|---|
 |
Dimensions
John Deere 9420T Tracks | |
|---|---|
Largeur | 76 cm
30 pouces |
Longueur au sol | 111 pouces
281 cm |
Surface au sol | 6660 en²
4.3 m² |
Largeur | 91 cm
36 pouces |
Longueur au sol | 111 pouces
281 cm |
Surface au sol | 7992 pouces carrés
5,2 mètres carrés |
Dimensions | |
|---|---|
Empattement | 111 pouces
281 cm |
Longueur | 237 pouces
601 cm |
269 pouces (avec attelage)
683 cm | |
Largeur | 141 pouces (chenille de 36 pouces)
358 cm |
136 pouces (chaîne de 30 pouces)
345 cm | |
Hauteur (cabine) | 136 pouces
345 cm |
Hauteur (échappement) | 138,5 pouces
351 cm |
Poids | 39 000 lbs
17 690 kg |
Poids maximal | 50 000 lbs
22680 kg |
Garde au sol | 40,64 cm |
19 pouces (attelage)
48 cm | |
Tests
Test de tracteur OCED 1791 | ||
|---|---|---|
 | | |
| ||
Test de tracteur OCED 1791 | |
|---|---|
Diesel chenillard 24 vitesses
27 mars - 13 avril 2001
Lien : fichier de test de tracteur OCED 1791 | |

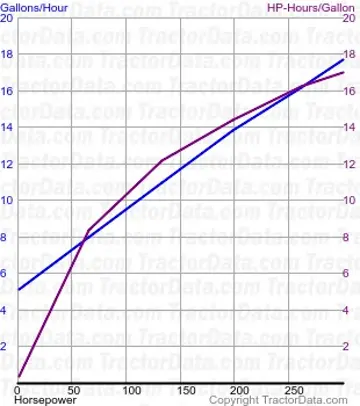

Performance du prise de force | |
Puissance maximale | 346,53 ch
258,4 kW |
Consommation de carburant | 18,8 gallons/heure
71,2 litres/heure |
Puissance à la vitesse nominale du moteur | 299,66 ch
223,5 kW |
Consommation de carburant | 17,7 litres/heure
67,0 litres/heure |
Puissance à la vitesse nominale de la prise de puissance | 331,95 ch
247,5 kW |
Consommation de carburant | 17,9 gal/heure
67,8 l/heure |
Performance de l'attelage | |
Puissance maximale | 323,43 ch
241,2 kW |
Consommation de carburant | 20,1 gal/heure
76,1 l/heure |
Traction maximale | 42,421 lbs
19242 kg |
Engin 1 utilisé pour test de traction. | |
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour John Deere 9420T basées sur sa puissance de 424.9698999546026 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Usage Commercial / Grande Culture | High horsepower articulated/4WD field plowing. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Usage Commercial / Grande Culture | Broad-acre grain tillage for high-drawbar tractors. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour John Deere 9420T.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications John Deere 9420T
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le John Deere 9420T.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)425 hp
Kilowatts (kW)316.9 kW
Chevaux métriques (ch / PS)430.9 PS
Comparatif avec les Modèles Concurrents Directs
Comparez John Deere 9420T aux alternatives du marché de même génération et puissance équivalente.
Modèle Actuel
John Deere
John Deere 9420T
Puissance Moteur:Diesel (indiquée): 425 ch / 316,9 kW
★ Baseline Reference
Massey FergusonConcurrent Direct
Massey Ferguson 5200
Puissance Moteur:390
Années de Production:1989 - 1991
