John Deere STX38 Yellow Deck

Le John Deere STX38 Yellow Deck est un tracteur produit par John Deere Lawn Tractors. La puissance moteur indiquée est de Essence (indiquée): 12,5 ch / 9,3 kW. Transmission : Peerless 920.

Puissance du moteur
Essence (indiquée): 12,5 ch / 9,3 kW
Boîte de vitesses
Peerless 920

Aperçu

Tracteur John Deere STX38 avec plateforme jaune photo
1989 - 1997 Année-modèle 1989-19931994-1997 Tracteur tondeuse Année modèle 1989-19931994-1997
Production
Fabricant
John Deere
Tracteur tondeuse
Construit à Horicon, Wisconsin, États-Unis
Le prix original était de 2 350 $ en 1993
Deux versions de base du STX38 étaient le "deck jaune" original de 1989 à 1993, et le "deck noir" ultérieur de 1994 à 1997. Le modèle STX38 "deck jaune" était disponible avec plus de fonctionnalités que la version "deck noir" ultérieure. Un kit (AM107293) était optionnel pour ajouter des phares.
Variantes
STX38 Pont Jaune
1988-1993
STX38 Pont noir
1994-1997
Moteur John Deere STX38
12,5 HP Kohler 398cc 1-cyl essence
Réservoir de carburant
1,25 gal 4,7 L
Détails du moteur ...
Transmission John Deere STX38
boîte 5 vitesses
Détails de la transmission...
Mécanique
Transmission intégrale
Direction
manuel secteur-et-pignon
Freins à disque mécaniques intégrés
Poste de l'opérateur ouvert avec siège rembourré de mousse.
Prise de Puissance (PTO)
Prise de puissance arrière
électrique
Dimensions et Pneumatiques
Empattement
44,69 pouces 113 cm
Poids
196 kg 433 lbs
Pneus avant
13x6.5-6
Pneus arrière
18x8.5-8
Dimensions complètes et pneus ...
Accessoires John Deere STX38
plate de coupe mulching central de 38 pouces
déneigeuse
Détails de l'attelage...
Numéros de série STX38
1989
595001 (pont jaune)
1990
010001 (plateau jaune)
1991
100001 (pont jaune)
1992
135001 (pont jaune)
1993
160001 (pont jaune)
1994
210001 (pont noir)
1995
240001 (deck noir)
1996
270001 (deck noir)
1997
290001 (deck noir)
1996
270001 (Motorsport)
1997
290001 (Motorsport)
FAQ : Comment lire un tableau de numéros de série.
Électrique
Sol
négatif
Système de charge
alternateur volant
Ampères de charge
15
CCA de la batterie
200
Volts de la batterie
12
Références
STX38 Pont jaune références littéraires
Manuel d'informations sur les tondeuses automotrices publié en 1991, par John Deere
Tracteurs automoteurs - Tracteurs de gazon STX publiés en 1995, par John Deere
Équipement pour pelouse et jardin publié en 1990, par John Deere
Manuel des ventes de produits d'entretien et de loisirs publié en 1989, par John Deere
Tracteurs suburbains publié en 1989, par John Deere
Manuel de l'opérateur pour tracteurs de pelouse STX30 et STX38 (OMM79672) publié en 1989

Moteur

Détail du moteur
Kohler CV12.5-1215
essence
1-cylindre
à refroidissement par air à arbre vertical
Déplacement
398 cc 24,3 cc
Alésage/Course
3,425x2,638 pouces 87 x 67 mm
Puissance
12,5 ch 9,3 kW
Purificateur d'air
papier et mousse
Compression
8,9:1
Tours/minute au ralenti
1350-3350
Volts de démarrage
12
Bougie
Champion RC12YC
Écartement des bougies
0,102 mm 1,016 mm
Huile moteur
Tableau d'huile moteur essence pour pont STX38 jaune
Capacité d'huile
2 qts 1,9 L
Vidange
50 h
Moteur John Deere STX38

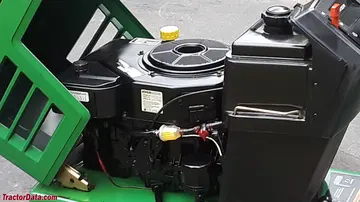

Image du moteur John Deere STX38

Transmission

Transmission — Peerless 920

Transmission
Peerless 920
Type
engrenage à courroie
Engrenages
5 avant et 1 arrière
Vidange
unité scellée, le service propriétaire n'est pas recommandé
Vitesses
STX38 Plateau jaune 920 vitesses entraînées par courroie

Dimensions

Pneus John Deere STX38
Pelouse avant
13x6.5-6
Arrière pelouse/gazon
18x8.5-8
Dimensions
Empattement
44,69 pouces 113 cm
Longueur
60 pouces 152 cm
Largeur
132 cm 52 pouces
Hauteur
98,6 centimètres 98 cm
Poids
196 kg 433 lbs

Accessoires

Aperçu des accessoires
plate de coupe mulching central de 38 pouces
Déneigeuse
Un ramasse-herbe arrière à double sac de 6,5 boisseaux (BM16868) était en option. Si le tracteur fonctionnait sur des collines avec le ramasse-herbe, des poids de roue de 16 kg étaient recommandés. Des chaînes de pneu arrière et un support de poids de type mallette arrière étaient disponibles pour une utilisation avec le souffleuse à neige.
Plateau de 38"
Type
monté sur tracteur John Deere
2-lames avec levage manuel
Largeur de coupe
96 cm 38 pouces
Hauteur de coupe
1 à 4 pouces 2 à 10 cm
Positions de coupe
7

Photos

John Deere STX38 Yellow Deck

John Deere STX38 Yellow Deck

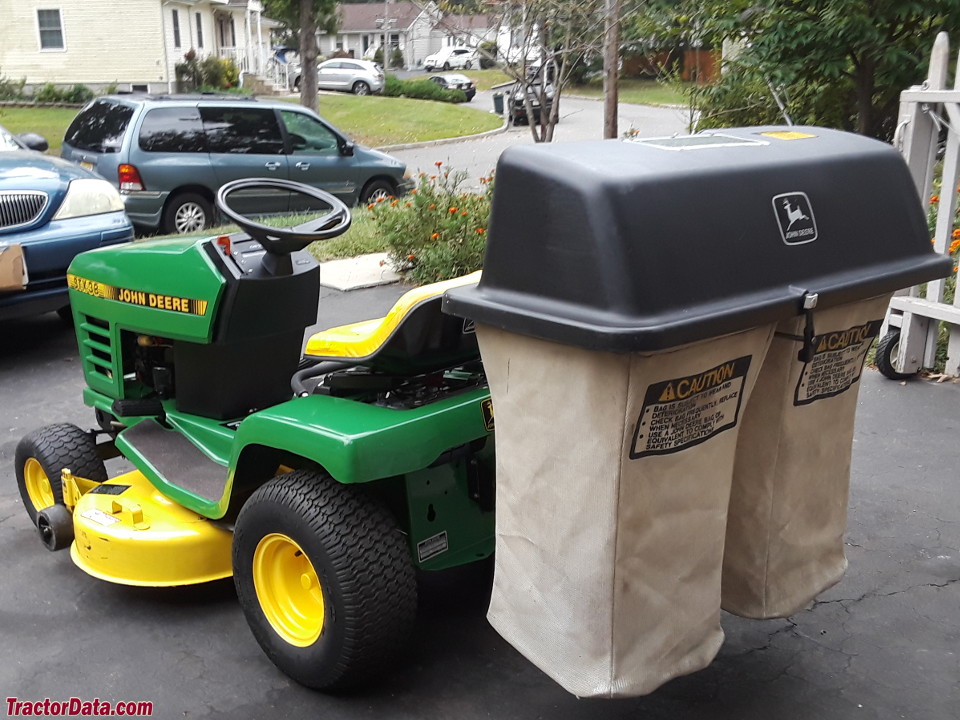

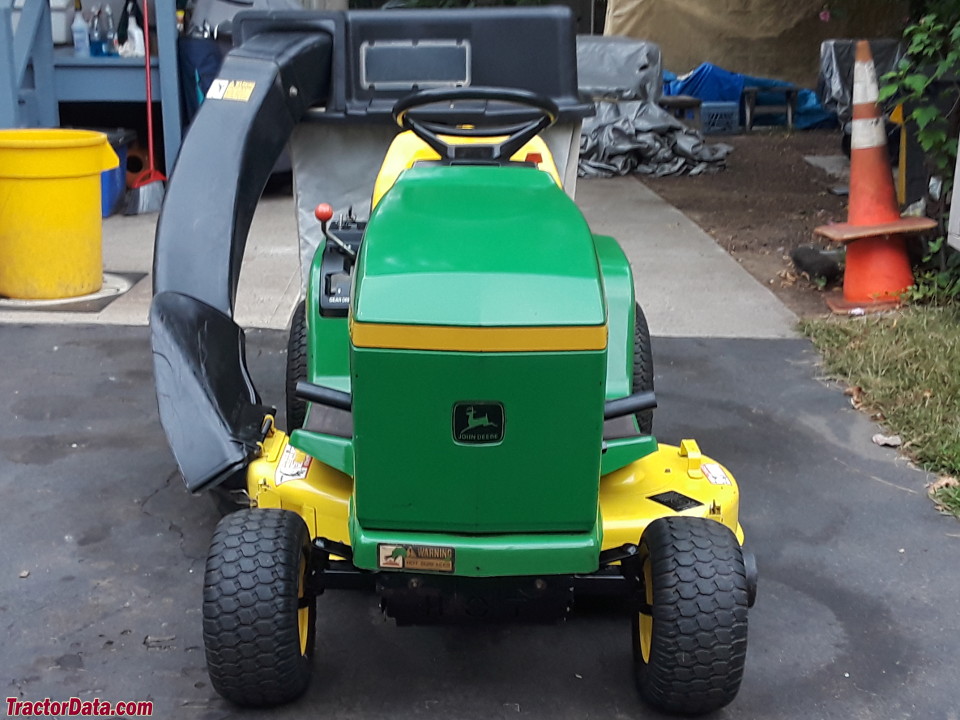

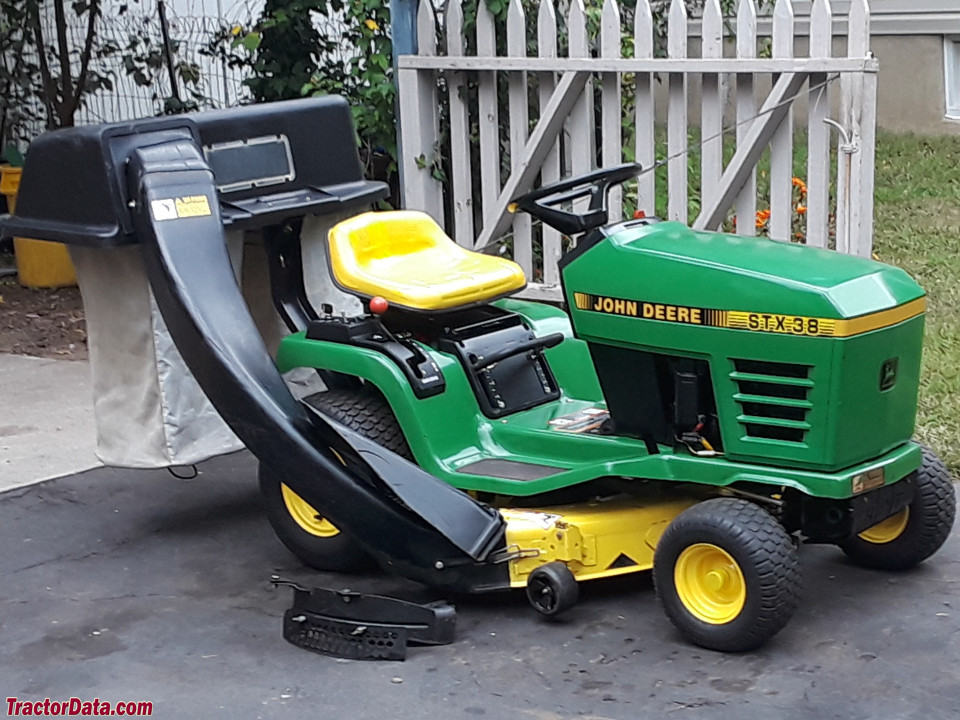

John Deere STX38 (yellow-deck) with bagger.

John Deere STX38 (yellow-deck) with bagger.

John Deere STX38 (yellow-deck) with bagger.

John Deere STX38 (yellow-deck) with bagger.

John Deere STX38 (yellow-deck) with bagger.

John Deere STX38 (yellow-deck) with bagger.

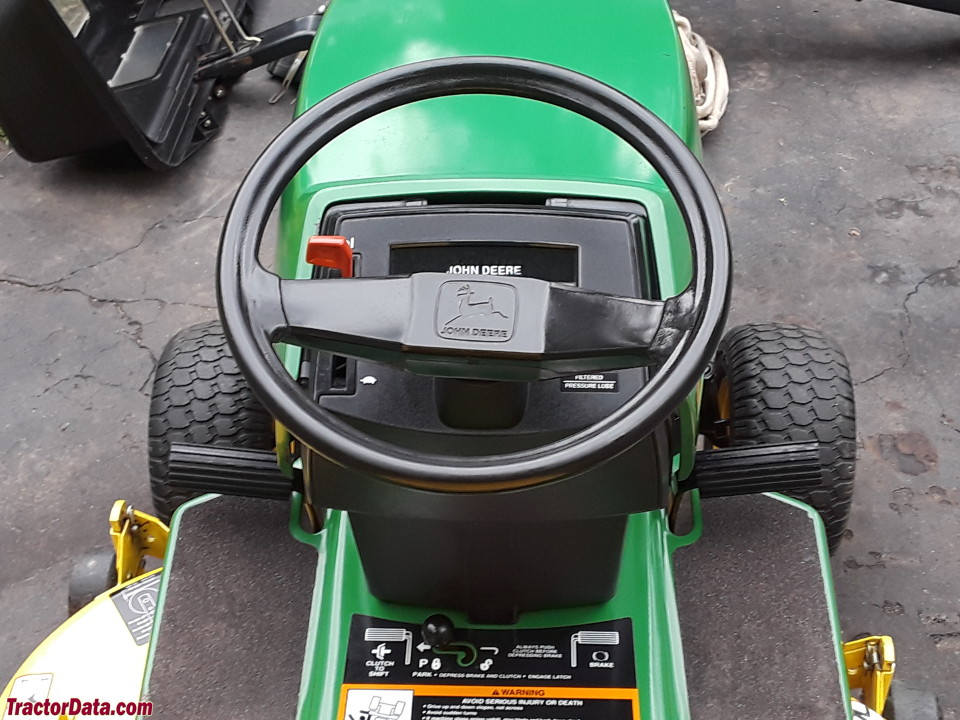

John Deere STX38 operator station and controls.

John Deere STX38 operator station and controls.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour John Deere Lawn Tractors John Deere STX38 Yellow Deck.

Autonomie Continue Estimée: 2 hrs

Environ 2 heures de travail continu à ~75% de charge sur un plein (1.3 gal / 4.7 L).

Consommation Estimée (75% Charge)~0.6 gal/h (2.5 L/h)

Huile Moteur

SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures

Convertisseur d'unités de spécifications John Deere Lawn Tractors John Deere STX38 Yellow Deck

Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le John Deere Lawn Tractors John Deere STX38 Yellow Deck.

Équivalences converties :

Chevaux-vapeur mécaniques (HP)12.5 hp
Kilowatts (kW)9.3 kW
Chevaux métriques (ch / PS)12.6 PS
