McCormick-Deering W-4
Le McCormick-Deering W-4 est un tracteur produit par Mccormick Deering. Type de transmission : 52 pouces 132 cm.
Décodeur de numéro de série et année Mccormick Deering McCormick-Deering W-4
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.

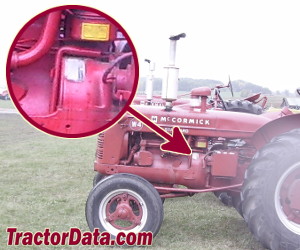

Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1939 - 1952
Un tracteur à semelles standard |
|---|---|
1939 - 1952 | |
Tracteur à semelles standard | |
1939 - 1952 | |
|---|---|
Tracteur à semelles standard |
Production | |
|---|---|
Fabricant | McCormick-Deering (une partie d'International Harvester) |
Tracteur à semelles standard | |
Construit à Rock Island, Illinois, États-Unis | |
Total construit | 24 377 |
Prix original | 1 900 $ |
Le W-4 est la version à semelle "standard" du Farmall H. | |
Variantes | |
|---|---|
H | culture en rangs |
I-4 | industriel |
O-4 | verger |
Moteurs McCormick-Deering W-4 | |
|---|---|
International Harvester 2.5L 4-cyl distillat | |
International Harvester 2.5L 4-cyl essence | |
Réservoir de carburant | 17.5 gal
66.2 L |
Carburant auxiliaire | 0,875 gal
3,3 L |
Détails du moteur ...  | |
Transmission McCormick-Deering W-4 | |
|---|---|
5 vitesses à engrenages coulissants | |
Détails de la transmission...  |
McCormick-Deering W-4 Power | |
|---|---|
Attelage (annoncé) | 22,5 ch
16,8 kW |
Courroie (déclarée) | 24,9 ch
18,6 kW |
Attelage (testé) | 23,97 ch
17,9 kW |
Courroie (testée) | 26,21 ch
19,5 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction manuelle | |
Freins à bande de serrage extérieur mécanique | |
Poste opérateur ouvert. |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | transmission |
Type de prise de force arrière | 540 |
Tours par minute du moteur | 540@1650 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 66,75 pouces
169 cm |
Poids | 1383 kg
3050 lbs |
Pneus avant | 5.50-16 |
Pneus arrière | 12-26 |
Dimensions complètes et pneus ...  | |
Numéros de série W-4 | |
|---|---|
1940 | WBH501 |
1941 | WBH943 |
1942 | WBH4056 |
1943 | WBH5693 |
1944 | WBH7593 |
1945 | WBH11171 |
1946 | WBH13934 |
1947 | WBH16022 |
1948 | WBH18880 |
1949 | WBH21912 |
1950 | WBH24470 |
1951 | WBH28167 |
1952 | WBH31214 |
1953 | WBH33067 |
FAQ : Comment lire un tableau de numéros de série. | |
Pulley de courroie | |
|---|---|
Diamètre | 9,75 pouces
24 cm |
Largeur | 19 cm
7,50 pouces |
TR/min | 1019 |
Vitesse | 2601 pieds/min
792,78 mètres/min |
Électrique | |
|---|---|
Sol | positif |
Système de charge | générateur |
Ampères de charge | 11 |
Volts de la batterie | 6 |
Références | |
|---|---|
 | |
Tracteurs Farmall Série Letter par Lee Klancher | |
Trois nouveaux tracteurs McCormick-Deering Standard publiés en 1940, par International Harvester | |
Tracteurs McCormick-Deering Standard publiés en 1946, par International Harvester | |
Tracteurs McCormick Standard publiés par International Harvester | |
Manuel d'utilisation McCormick W-4 (5097) publié en 1937 | |
Catalogue général publié en 1949, par International Harvester |
Moteur
| 1939 - 1952
Un tracteur à semelles standard |
|---|---|
1939 - 1952 | |
Tracteur à semelles standard | |
1939 - 1952 | |
|---|---|
Tracteur à semelles standard |
Options moteur | |
|---|---|
International Harvester 2.5L 4-cyl distillat | |
International Harvester 2.5L 4-cyl essence |
Détail du moteur | |
|---|---|
International Harvester | |
distillat | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 152,1 cc
2,5 L |
Alésage/Course | 3.375x4.25 pouces
86 x 108 mm |
Purificateur d'air | bain d'huile |
Compression | 4,75:1 |
Tours/min nominal | 1650 |
Tours/minute au ralenti | 400-1815 |
Ordre d'allumage | 1-3-4-2 |
Volts de démarrage | 6 |
Capacité de liquide de refroidissement | 18 qts
17,0 L |
Écartement des bougies | 0,023 pouces
0,584 mm |
Jeu de soupape d'admission | 0,017 pouces (à chaud)
0,432 mm |
Jeu des soupapes d'échappement | 0,017 pouces (à chaud)
0,432 mm |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 6 qts
5,7 L |
Moteur McCormick-Deering W-4 | |
|---|---|
 |
Détail du moteur | |
|---|---|
International Harvester | |
essence | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 152,1 cc
2,5 L |
Alésage/Course | 3.375x4.25 pouces
86 x 108 mm |
Purificateur d'air | bain d'huile |
Compression | 5,9:1 |
Tours/min nominal | 1650 |
Tours/minute au ralenti | 400-1815 |
Ordre d'allumage | 1-3-4-2 |
Volts de démarrage | 6 |
Capacité de liquide de refroidissement | 18 qts
17,0 L |
Écartement des bougies | 0,023 pouces
0,584 mm |
Jeu de soupape d'admission | 0,017 pouces (à chaud)
0,432 mm |
Jeu des soupapes d'échappement | 0,017 pouces (à chaud)
0,432 mm |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 6 qts
5,7 L |
Transmission
| 1939 - 1952
Un tracteur à semelles standard |
|---|---|
1939 - 1952 | |
Tracteur à semelles standard | |
1939 - 1952 | |
|---|---|
Tracteur à semelles standard |
Transmission — engrenage oblique
Type | engrenage oblique |
Engrenages | 5 avant et 1 arrière |
Embrayage | disque sec |
Capacité d'huile | 24 qts
22,7 L |
Vitesses | |
|---|---|
Avec des pneus arrière 12-26. | |
 |
Dimensions
| 1939 - 1952
Un tracteur à semelles standard |
|---|---|
1939 - 1952 | |
Tracteur à semelles standard | |
1939 - 1952 | |
|---|---|
Tracteur à semelles standard |
Pneus McCormick-Deering W-4 | |
|---|---|
Ag front | 5.50-16 |
6.00-16 | |
Ag arrière | 12-26 |
13-26 | |
Ag front | 22 pouces en acier |
Ag arrière | 40 pouces d'acier |
Dimensions | |
|---|---|
Empattement | 66,75 pouces
169 cm |
Longueur | 114 pouces
289 cm |
Largeur | 65,25 pouces
165 cm |
Hauteur (volant) | 62,75 pouces
159 cm |
Hauteur (capot) | 51,9 pouces
131 cm |
Poids expédié | 1383 kg
3050 lbs |
Garde au sol (essieu avant) | 15,125 pouces
38 cm |
Crayon avant | 45,875 pouces
116 cm |
Traction arrière | 52 pouces
132 cm |
Tests
| 1939 - 1952
Un tracteur à semelles standard |
|---|---|
1939 - 1952 | |
Tracteur à semelles standard | |
1939 - 1952 | |
|---|---|
Tracteur à semelles standard |
Essais de tracteur | |
|---|---|
NTTL 342 : distillat 5 vitesses 2WD | |
NTTL 353 : essence 5 vitesses 2WD |
Test de tracteur du Nebraska 342 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 342 | |
|---|---|
Distillat 5 vitesses 2WD
9 mai - 25, 1940
Lien : fichier Nebraska Tractor Test 342 | |
Puissance de la courroie (max) | 23,11 ch
17,2 kW |
Consommation de carburant de la courroie (max) | 2,0 gal/heure
7,6 l/heure |
Performance de l'attelage | |
Puissance maximale | 21,38 ch
15,9 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 3 297 lbs
1495 kg |
Engin 1 utilisé pour test de traction. | |
Test de tracteur du Nebraska 353 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 353 | |
|---|---|
Essence 5 vitesses 2WD
Aout 16 - 20, 1940
Lien: Fichier Nebraska Tractor Test 353 | |
Puissance de la courroie (max) | 26,21 ch
19,5 kW |
Consommation de carburant de la courroie (max) | 2,3 gal/heure
8,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 23,97 ch
17,9 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 1665 kg
3671 lbs |
Engin 1 utilisé pour test de traction. | |
Photos

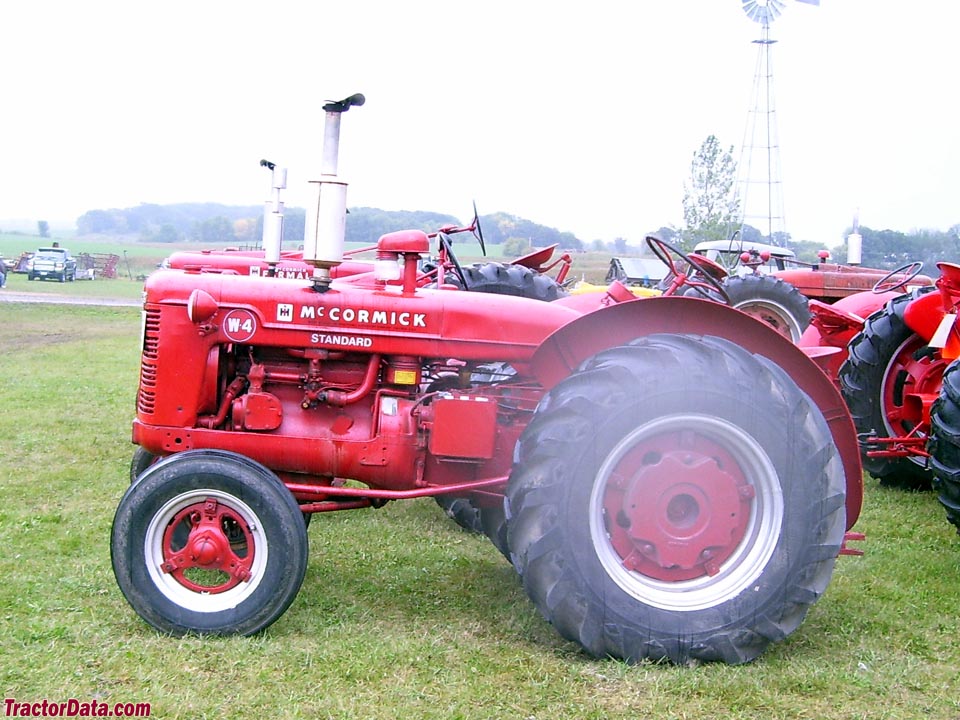

McCormick-Deering W-4 left-side profile.
McCormick-Deering W-4 right-side profile.
McCormick-Deering W-4 operator station and controls.
