New Holland 9684
Le New Holland 9684 est un tracteur produit par New Holland. La puissance moteur indiquée est de Diesel (brute): 360 ch / 268,5 kW. Transmission : Quadrasync.
Puissance du moteur
Diesel (brute): 360 ch / 268,5 kW
Boîte de vitesses
Quadrasync
Aperçu
 | 2000 - 2001
Série 84Tracteur à quatre roues motrices (4RM)Construit par Versatile
84 Série
Tracteur à quatre roues motrices (4WD)
Construction polyvalente |
|---|
Production | |
|---|---|
Distributeur | New Holland |
Fabricant | Polyvalent |
Tracteur à quatre roues motrices (4WD) | |
Construit à Winnipeg, Manitoba, Canada | |
Variantes | |
|---|---|
2360 | modèle Versatile similaire |
Moteur New Holland 9684 | |
|---|---|
Cummins 14.0L diesel 6-cylindres | |
Détails du moteur ...  |
Transmissions New Holland 9684 | |
|---|---|
12 vitesses synchronisées partiellement | |
12 vitesses à puissance intégrale | |
Détails de la transmission...  |
New Holland 9684 Power | |
|---|---|
Moteur (brut) | 360 ch
268,5 kW |
Attelage (testé) | 277,2 ch
206,7 kW |
PTO (testé) | 349,1 ch
260,3 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Finales | planétaire |
Direction assistée articulée | |
Freins à disque hydrauliques | |
Cabine standard avec climatisation. | |
Capacité | |
|---|---|
Carburant | 230 gal
870,6 L |
Système hydraulique | 20 gal (réservoir)
75,7 L |
33 gal (système total)
124,9 L | |
Hydraulique | |
|---|---|
Type | centre fermé |
Capacité | 20 gal (réservoir)
75,7 L |
33 gal (système total)
124,9 L | |
Pression | 2250 psi
155,1 bar |
Vannes | 4 |
Débit de la pompe | 50 gpm
189,2 lpm |
Débit de direction | 27 gpm
102,2 lpm |
Pression de direction. | 2500 psi
172,4 bar |
Attelage de tracteur | |
|---|---|
Type arrière | IVN/III |
Levage arrière (à 24"/610mm) | 13000 lbs
5896 kg |
Attelage | Cat. 4 |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Embrayage | électro-hydraulique à disque humide |
Type de prise de force arrière | 1000 (1,75) |
Tours par minute du moteur | 1000@2100 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 133 pouces
337 cm |
Poids | 19730 à 30630 livres |
Pneus avant | 20.8-42 |
Pneus arrière | 20.8-42 |
Dimensions complètes et pneus ...  | |
Numéros de série 9684 | |
|---|---|
Localisation: | Plaque de numéro de série montée sur le coin arrière gauche de la cabine du tracteur. |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 130 |
Batteries | 3 |
CCA de la batterie | 950 |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Tracteurs 4WD Série 84 publiés en 1999, par New Holland | |
Manuel de l'opérateur 9184 - 9384 - 9484 - 9684 - 9884 (86584305) publié en 1999 |
Moteur
Détail du moteur | |
|---|---|
Cummins N14 | |
diesel turboalimenté et refroidi par l'eau | |
6-cylindres | |
refroidissement liquide en ligne | |
Déplacement | 855 ci
14,0 L |
Alésage/Course | 5.50x6.00 pouces
140 x 152 mm |
Puissance (brute) | 360 ch
268,5 kW |
Purificateur d'air | éléments en papier double |
Compression | 18,5:1 |
Tours/min nominal | 2100 |
Tours/minute au ralenti | 825-2400 |
Couple | 1215 lb-pi
1647,5 Nm |
Couple RPM | 1400 |
Ordre d'allumage | 1-5-3-6-2-4 |
Volts de démarrage | 12 |
Capacité d'huile | 40,9 qt
38,7 L |
Capacité de liquide de refroidissement | 63,4 qt
60,0 L |
Transmission
Options de transmission | |
|---|---|
12 vitesses synchronisées partiellement | |
12 vitesses à puissance intégrale |

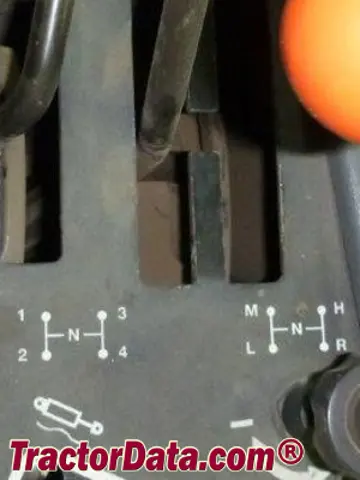

Transmission — Quadrasync
Transmission | Quadrasync |
Type | partiellement synchronisé |
Engrenages | 12 avant et 4 arrière |
Embrayage | disque hydraulique à bain d'huile |
Quatre engrenages synchronisés en trois plages, plus une plage inverse. Les engrenages peuvent être changés en mouvement, à l'aide de l'embrayage. Le tracteur doit être arrêté et l'embrayage utilisé pour changer de plage. | |
Vitesses | |
|---|---|
Avec des pneus 20.8-42. | |
 |
Horaire de travail | |
|---|---|
 |
Transmission — changement de vitesse progressif
Type | changement de vitesse progressif |
Engrenages | 12 avants et 2 retours |
Embrayage | électro-hydraulique à disque humide |
Vitesses | |
|---|---|
Avec des pneus 20.8-42. | |
 |
Dimensions
Pneus New Holland 9684 | |
|---|---|
Ag front | 20.8-42 |
Ag arrière | 20.8-42 |
Dimensions | |
|---|---|
Empattement | 133 pouces
337 cm |
Longueur | 675 cm
266 pouces |
Largeur | 150,6 pouces*Largeur extérieure de pneumatiques jumelés 20,8-42.
382 cm |
Hauteur (cabine) | 137,5 pouces
349 cm |
Hauteur (échappement) | 147,2 pouces
373 cm |
Poids New Holland 9684 | |
|---|---|
Expédition | 19730 lbs
8949 kg |
Fonctionnement | 30630 lbs (duals)
13893 kg |
Capacité maximale | 38000 lbs
17236 kg |

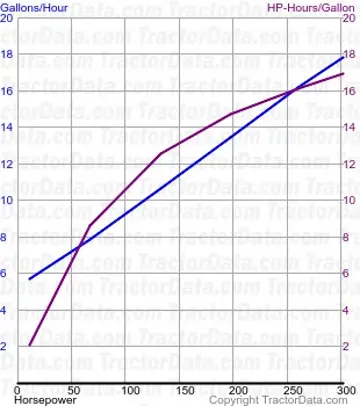

Tests
Test de tracteur OCED 1942 | ||
|---|---|---|
 | | |
| ||
Test de tracteur OCED 1942 | |
|---|---|
Diesel 12 vitesses 4WD
Juin 1 - Juillet 31, 2000
Lien: Fichier Test Tracteur OCED 1942 | |
Performance du prise de force | |
Puissance maximale | 349,1 ch
260,3 kW |
Consommation de carburant | 18,5 gal/heure
70,0 l/heure |
Puissance à la vitesse nominale du moteur | 301,3 ch
224,7 kW |
Consommation de carburant | 17,8 gal/heure
67,4 l/heure |
Performance de l'attelage | |
Puissance maximale | 277,2 ch
206,7 kW |
Consommation de carburant | 17,8 gal/heure
67,4 l/heure |
Traction maximale | 31355 lbs
14222 kg |
Photos
New Holland 9684
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour New Holland 9684 basées sur sa puissance de 360.0644308545624 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Usage Commercial / Grande Culture | High horsepower articulated/4WD field plowing. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Usage Commercial / Grande Culture | Broad-acre grain tillage for high-drawbar tractors. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour New Holland 9684.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications New Holland 9684
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le New Holland 9684.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)360.1 hp
Kilowatts (kW)268.5 kW
Chevaux métriques (ch / PS)365.1 PS
