Allis Chalmers HD5
O Allis Chalmers HD5 é um trator produzido pela Allis Chalmers.
Visão Geral
 | 1946 - 1955
Trator esteira agrícola
Trator agrícola de esteiras |
|---|
Produção | |
|---|---|
Fabricante | Allis Chalmers |
Trator agrícola de esteiras | |
Construído em Springfield, Illinois, EUA | |
Total construído | 29.255 |
Motor Allis Chalmers HD5 | |
|---|---|
General Motors 2.3L 2-cilindros diesel | |
Tanque de combustível | 37 gal
140,0 L |
Detalhes do motor ...  | |
Transmissão Allis Chalmers HD5 | |
|---|---|
5 velocidades com engrenagem deslizante | |
Detalhes da transmissão...  |
Allis Chalmers HD5 Power | |
|---|---|
Barra de tração (declarado) | 30 cv
22,4 kW |
Correia (alegado) | 43 cv
32,1 kW |
Barra de tração (testada) | 38,24 cv
28,5 kW |
Correia (testada) | 47,85 cv
35,7 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Dirigir | rastreador |
Estação do operador aberta. | |
Fotos | |
|---|---|
 | |
Fotos Allis Chalmers HD5...  |
Dimensões & Trilhos | |
|---|---|
Peso | 10500 a 11250 libras |
Esteiras de 33 centímetros | |
Dimensões completas e trilhos ...  | |
Números de Série HD5 | |
|---|---|
Localização: | Carcaça da embreagem de direção ou painel de instrumentos |
1946 | 1 |
1947 | 7 |
1948 | 1358 |
1949 | 4316 |
1950 | 7499 |
1951 | 11071 |
1952 | 14290 |
1953 | 17558 |
1954 | 21837 |
1955 | 25564 |
FAQ: Como ler uma tabela de número de série. | |
Referências | |
|---|---|
 | |
HD-5 2 Ciclos Diesel publicado em 1947, pela Allis Chalmers |
Motor
Detalhe do Motor | |
|---|---|
General Motors | |
soprador diesel | |
2 cilindros | |
refrigerado a líquido, 2 tempos, vertical, cabeça em I | |
Deslocamento | 142 cc
2,3 L |
Diâmetro/Curso | 4,25x5,00 polegadas
108 x 127 mm |
Compressão | 16.0:1 |
RPM Nominal | 1800 |
Volts de arranque | 12 |
Capacidade de óleo | 8 quartos
7,6 L |
Capacidade do líquido de arrefecimento | 15 litros
14,2 L |
Motor Allis Chalmers HD5 | |
|---|---|
 |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem deslizante |
Engrenagens | 5 marchas para frente e 1 para trás |
Capacidade de óleo | 20 qt
18,9 L |
Velocidades | |
|---|---|
 |
Dimensões
Allis Chalmers HD5 Esteiras | |
|---|---|
Largura | 13 polegadas
33 cm |
Comprimento no solo | 64,5 polegadas
163 cm |
Área no solo | 1670,5 pol²
1,1 m² |
Dimensões | |
|---|---|
Comprimento | 124,9 polegadas
317 cm |
Largura | 62,5 polegadas (estreito)
158 cm |
78,5 polegadas (largura)
199 cm | |
Altura | 60,4 polegadas
153 cm |
Peso de envio | 10500 lbs (pista estreita)
4762 kg |
11250 lbs (pneu largo)
5103 kg | |
Distância do solo | 11,25 polegadas
28 cm |
Manômetro | 44 polegadas
111 cm |
Manômetro | 60 polegadas
152 cm |
Testes
Teste de Trator do Nebraska 396 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 396 | |
|---|---|
Diesel de 5 marchas rastejante
1º de julho - 16 de julho de 1948
Link: Arquivo Nebraska Tractor Test 396 | |
Potência do cinto (máx) | 47,85 cv
35,7 kW |
Consumo de combustível da correia (máx) | 3,8 galões/hora
14,4 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 38,24 cv
28,5 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 10029 lbs
4549 kg |
Marcha 1 utilizada para teste de tração. | |
Fotos

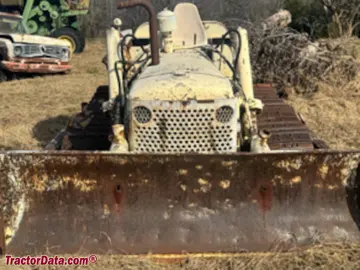

Allis-Chalmers HD5 bulldozer.
Allis-Chalmers HD5 operators station and controls.
Allis-Chalmers HD5G track loader.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Allis Chalmers HD5.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Allis Chalmers HD5
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Allis Chalmers HD5.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
