CaseIH 1394
O CaseIH 1394 é um trator produzido pela Caseih. Potência nominal: Diesel (indicada): 77 cv / 57,4 kW.
Visão Geral
 | 1985 - 1988
Trator utilitário da série 94
Série 94
Trator utilitário |
|---|
Produção | |
|---|---|
Fabricante | CaseIH |
Trator utilitário | |
O preço original era de $22.000 em 1988 | |
CaseIH 1394 Motor | |
|---|---|
Case 3.6L 4 cilindros diesel | |
Tanque de combustível | 19 gal
71,9 L |
26,4 gal (com cabine)
99,9 L | |
Detalhes do motor ...  | |
Transmissões CaseIH 1394 | |
|---|---|
12 velocidades sincronizadas | |
transmissão parcial de potência de 12 velocidades | |
Detalhes da transmissão...  |
CaseIH 1394 Power | |
|---|---|
Motor | 77 cv
57,4 kW |
TDP (declarado) | 65 cv
48,5 kW |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Direção | potência hidrostática |
Freios a tambor | |
Cabine com ar condicionado opcional. | |
Fotos | |
|---|---|
 | |
CaseIH 1394 fotos...  |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Pressão | 2550 psi
175,8 bar |
Válvulas | 1 a 3 |
Fluxo total | 7,7 gpm
29,1 lpm |
15,3 gpm (tandem)
57,9 lpm | |
Fluxo de direção | 7,7 gpm
29,1 lpm |
Pressão da direção. | 1500 psi
103,4 bar |
Engate de trator | |
|---|---|
Tipo Traseiro | II/I |
Elevação traseira (nas extremidades) | 5.000 lbs
2268 kg |
Elevação traseira (a 24"/610mm) | 2,990 lbs
1356 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 83 polegadas
210 cm |
Tração 4WD Distância entre eixos | 84,5 polegadas
214 cm |
Peso | 6520 a 7160 libras |
Pneu dianteiro | 7.50-16 |
Pneu traseiro | 13,6-36 |
Dimensões completas e pneus...  | |
1394 Números de Série | |
|---|---|
Localização: | Chassi principal no lado direito |
1985 | 11502001 |
1986 | 11504635 |
1987 | 11506453 |
1988 | 11508682 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Sistema de carregamento | alternador |
Amperes de carregamento | 45 |
65 (serviço pesado) | |
CCA da bateria | 420 |
550 (robusto) | |
Volts da bateria | 12 |
AH da bateria | 96 |
128 (robusto) | |
Referências | |
|---|---|
 | |
Guia do Comprador de Equipamentos Agrícolas de 1985 publicado pela CaseIH |
Motor
Detalhe do Motor | |
|---|---|
Caso | |
diesel turboalimentado | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 219 cc
3,6 L |
Diâmetro/Curso | 3.937x4.50 polegadas
100 x 114 mm |
Potência | 77 cv
57,4 kW |
Compressão | 16:1 |
RPM Nominal | 2200 |
Torque | 200,6 lb-ft
272,0 Nm |
Torque RPM | 1400 |
Volts de arranque | 12 |
Capacidade de óleo | 7,8 qt
7,4 L |
Capacidade do líquido de arrefecimento | 15 litros
14,2 L |
Transmissão
Opções de transmissão | |
|---|---|
12 velocidades sincronizadas | |
transmissão parcial de potência de 12 velocidades |
Transmissão | |
|---|---|
Tipo | sincronizado |
Engrenagens | 12 marchas à frente e 4 à ré |
Capacidade de óleo | 28,9 qts
27,4 L |
Transmissão | |
|---|---|
Transmissão | Hydra-Shift |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 12 marchas à frente e 4 à ré |
Capacidade de óleo | 28,9 qts
27,4 L |
Dimensões
Pneus CaseIH 1394 | |
|---|---|
2WD Frente Agrícola | 7.50-16 |
2WD Frente Agrícola | 11.2-24 |
Tração 4WD frontal | 12.4-24 |
Traseira do trator | 13,6-36 |
16.9-30 | |
16.9-34 | |
13.6-38 | |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 83 polegadas
210 cm |
Tração 4WD Distância entre eixos | 84,5 polegadas
214 cm |
Comprimento | 143 polegadas
363 cm |
Largura | 70 polegadas
177 cm |
Altura (cabine) | 100 polegadas
254 cm |
Distância ao solo 2WD | 15 polegadas
38 cm |
Tração 4WD, altura do solo | 13,5 polegadas
34 cm |
Tração dianteira 2WD | 52 a 72 polegadas
132 a 182 cm |
Tração 4WD Dianteira | 60 a 76 polegadas
152 a 193 cm |
Esteira traseira | 56 a 80 polegadas
142 a 203 cm |
CaseIH 1394 Peso | |
|---|---|
2WD síncrono | 6520 lbs
2957 kg |
2WD Hydra-Shift | 6695 lbs
3036 kg |
4x4 síncrono | 6980 lbs
3166 kg |
4WD Hydra-Shift | 7160 lbs
3247 kg |
Capacidade máxima | 10.000 lbs
4536 kg |
Desenho Máximo na Barra de Tração | 3.000 lbs
1360 kg |
Eixo dianteiro máximo 2WD | 4.500 lbs
2.041 kg |
Eixo dianteiro máximo 4WD | 5.000 lbs
2268 kg |
Eixo traseiro máximo | 9.000 lbs
4082 kg |
Fotos

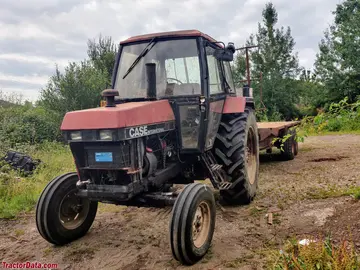

CaseIH 1394
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Caseih 1394 com base em sua potência de 76.97466789963455 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | Serviço Pesado | Suitable for medium loam and stubble turnover. |
Roçadeira RotativaRoçada e Limpeza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Serviço Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 78 to 84 in200 - 215 cm | Serviço Pesado | Heavy commercial tiller with multi-speed gearbox. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Serviço Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih 1394.
Autonomia Estimada em Campo: 4.7 hrs
Aproximadamente 4.7 horas de operação contínua a ~75% de carga com tanque cheio (19 gal / 71.9 L).
Consumo Horário Estimado (75% Carga)~4 gal/h (15.2 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Caseih 1394
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih 1394.
Equivalências convertidas:
Cavalos de força mecânicos (HP)77 hp
Quilowatts (kW)57.4 kW
Cavalos-vapor métricos (CV / PS)78 PS
