CaseIH Magnum 340

O CaseIH Magnum 340 é um trator produzido pela Caseih. Potência nominal: Diesel (bruta): 340 cv / 253,5 kW.

Visão Geral

	2011 - 2025 Ano do modelo 2011-20132014-20192019-2025 Trator da Série Magnum para culturas Série Magnum Trator para culturas em linha

Produção
Fabricante	CaseIH (parte da CNH)
Trator para culturas em linha
Construído em Racine, Wisconsin, EUA

Motor CaseIH Magnum 340
Diesel FPT 8.7L 6-cilindros
Tanque de combustível	168 gal 635,9 L
Fluido de escape (DEF)	23,6 gal 89,3 L
Detalhes do motor ...

Transmissões CaseIH Magnum 340
19 velocidades com caixa de mudanças full power shift
cambio de potência total de 18 velocidades
Rastejador de 23 velocidades
transmissão continuamente variável
Detalhes da transmissão...

CaseIH Magnum 340 Power
Motor (bruto)	340 cv 253,5 kW
Motor (máx)	374 cv 278,9 kW
TDP (declarado)	290 cv 160,5 kW
Barra de tração (testada)	256,51 cv 142,6 kW
TDF (testado)	337,37 cv 186,4 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas quatro rodas
Direção	potência hidrostática
Freios a disco úmidos hidráulicos
Cabine Magnum Surveyor padrão. Suspensão da cabine opcional.

Fotos

Fotos do CaseIH Magnum 340...

Hidráulica
Tipo	compensação de pressão-fluxo
Válvulas traseiras	4 a 6
Fluxo total	44 gpm 166,5 lpm
	59 gpm (opcional) 223,3 lpm
	75 gpm (opcional) 283.9 lpm

Engate de trator
Tipo Traseiro	4/3
Elevação traseira	17.400 lbs (109cm links) 7892 kg
	19.400 lbs (96cm links) 8.799 kg
Engate Frontal	opcional
Elevação dianteira	9.426 lbs 4.275 kg

Tomada de Potência (TDP)
TDP Traseiro	independente
Tipo de TDP Traseiro	1000 (1,75)
	540/1000 (1.375)Opcional
Rotações por minuto do motor	540@1804
	1000@1804
TDF Frontal	independente OptOpcional
Tipo de TDF Frontal	1000 (1.375)

Dimensões e Pneus
Distância entre eixos	120 polegadas 304 cm
Peso	28.230 lbs 12.805 kg
Dimensões completas e pneus...

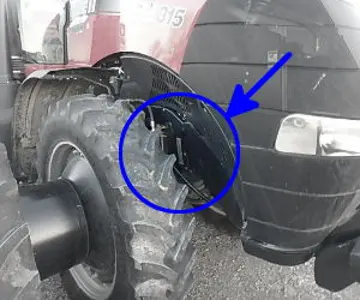

Localização do Número de Série Magnum 340

Placa do número de série no lado direito do chassi do trator, acima do eixo dianteiro.

Elétrico
Solo	negativo
Sistema de carregamento	alternador
Amperes de carregamento	200
Baterias	2
Volts da bateria	12

Referências

Tratores da Série Magnum publicados em 2011, por CaseIH
Tratores da Série Magnum Nova Prévia de 2011 publicada em 2010, por CaseIH

Motor

Detalhe do Motor
FPT
diesel turboalimentado
6 cilindros 24 válvulas
arrefecido a líquido
Deslocamento	531 cc 8,7 L
Diâmetro/Curso	4,606x5,315 polegadas 117 x 135 mm
Emissões	Nível 4A
Controle de emissões	redução catalítica seletiva (SCR)
Potência Nominal (bruta)	340 cv 253,5 kW
Potência Máxima (bruta)	374 cv 278,9 kW
Filtro de ar	elementos duplos de papel com aspirador
Compressão	15,9:1
RPM Nominal	2000
Tipo de partida	elétrico

Transmissão

Opções de transmissão
19 velocidades com caixa de mudanças full power shift
cambio de potência total de 18 velocidades
Rastejador de 23 velocidades
transmissão continuamente variável

Transmissão
Tipo	potência total de mudança
Engrenagens	19 marchas à frente e 4 a ré

Transmissão
Tipo	potência total de mudança
Engrenagens	18 marchas para frente e 4 para trás
Embreagem	embreagem multidisco a óleo

Velocidades

Transmissão
Tipo	aranhão
Engrenagens	23 marchas para frente e 4 para trás

Transmissão
Transmissão	CVT
Tipo	transmissão continuamente variável
Engrenagens	infinito para frente e para trás
A transmissão CVT tornou-se disponível no Magnum 340 para o ano do modelo 2012.

Dimensões

Pneus CaseIH Magnum 340

Dimensões
Distância entre eixos	120 polegadas 304 cm
Comprimento	253,1 polegadas 642 cm
Largura Mínima	100,4 polegadas 255 cm
Altura	133 polegadas 337 cm
Peso	28.230 lbs 12.805 kg
Eixo traseiro	4,5 por 120 polegadas 114 por 3048 mm
Esteira dianteira	60 a 88 polegadas 152 a 223 cm
Esteira traseira	57,9 a 90,3 polegadas 147 a 229 cm

Testes

Teste de Tratores OCED 2006

Teste de Tratores OCED 2006
Diesel 18 marchas 4WD 20 a 27 de outubro de 2011 Link: Arquivo de Teste de Trator OCED 2006

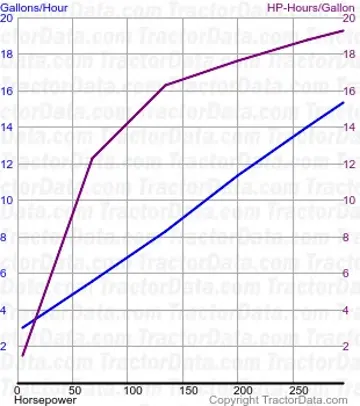

Desempenho da TDP
Potência máxima	337,37 cv 186,4 kW
Consumo de combustível	16,8 galões/hora 63,6 litros/hora
Potência na velocidade nominal do motor	295,02 cv 164,1 kW
Consumo de combustível	15,3 galões/hora 57,9 l/hora
Potência na velocidade nominal da TDP	331,45 cv 184,1 kW
Consumo de combustível	17,2 galões/hora 65,1 litros/hora
Desempenho da Barra de Tração
Potência máxima	256,51 cv 142,6 kW
Consumo de combustível	15,4 galões/hora 58,3 litros/hora
Engrenagem 8 usada para teste de potência.
Tração máxima	37.317 lbs 16926 kg
Marcha 3 usada para teste de tração.

Fotos

CaseIH Magnum 340

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para Caseih Magnum 340 com base em sua potência de 339.9490995219052 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Escala Comercial / Grandes Lavouras	High horsepower articulated/4WD field plowing.
Roçadeira RotativaRoçada e Limpeza	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Escala Comercial / Grandes Lavouras	Large commercial field and roadside mowing operations.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Escala Comercial / Grandes Lavouras	Deep intensive seedbed preparation for commercial row crops.
Grade Aradora / NiveladoraPreparo Secundário	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Escala Comercial / Grandes Lavouras	Broad-acre grain tillage for high-drawbar tractors.
EnfardadeiraFeno e Forragem	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Escala Comercial / Grandes Lavouras	High-capacity commercial forage harvesting (1000 RPM PTO).

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih Magnum 340.

Autonomia Estimada em Campo: 9.5 hrs

Aproximadamente 9.5 horas de operação contínua a ~75% de carga com tanque cheio (168 gal / 635.9 L).

Consumo Horário Estimado (75% Carga)~17.7 gal/h (66.9 L/h)

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas

Conversor interativo de unidades de especificações Caseih Magnum 340

Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih Magnum 340.

Inserir valor:

Unit:

Equivalências convertidas:

Cavalos de força mecânicos (HP)339.9 hp

Quilowatts (kW)253.5 kW

Cavalos-vapor métricos (CV / PS)344.7 PS
