CaseIH Magnum 380

O CaseIH Magnum 380 é um trator produzido pela Caseih. Potência nominal: Diesel (bruta): 380 cv / 283,4 kW.

Visão Geral

	2014 - 2025 Ano do modelo 2014-20192019-2025 Trator Magnum SeriesRow-Crop Série Magnum Trator para culturas em linha

Produção
Fabricante	CaseIH (parte da CNH)
Trator para culturas em linha
Construído em Racine, Wisconsin, EUA
O preço original era $345.180 em 2014

Variantes
T8.435	modelo New Holland semelhante

Motor CaseIH Magnum 380
Diesel FPT 8.7L 6-cilindros
Tanque de combustível	163 gal 617,0 L
Fluido de escape (DEF)	26 gal 98,4 L
Detalhes do motor ...

Transmissão CaseIH Magnum 380
transmissão continuamente variável (CVT)
Detalhes da transmissão...

CaseIH Magnum 380 Power
Motor (bruto)	380 cv 283,4 kW
Motor (máx)	415 cv 309.5 kW
TDP (declarado)	315 cv 234,9 kW
Barra de tração (testada)	274,79 cv 152,9 kW
TDF (testado)	372,40 cv 277,7 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas quatro rodas
Transmissões finais	planetário interno
Direção hidráulica
Freios a disco úmidos
Cabine padrão com ar condicionado. Preparado para AFS

Fotos

Fotos do CaseIH Magnum 380...

Hidráulica
Tipo	deslocamento variável compensação de pressão-fluxo (PFC)
Válvulas	4 a 6
Vazão da bomba	44 gpm 166,5 lpm
	59 gpm (opcional) 223,3 lpm
	75 gpm (opcional) 283.9 lpm

Engate de trator
Tipo Traseiro	III/IVN
Controle	sensoriamento de tração do terceiro ponto inferior eletrônico
Elevação traseira (a 24"/610mm)	19900 lbs 9026 kg
Braços Traseiros	Acoplamento rápido ajustável
Engate	Cat. 4

Tomada de Potência (TDP)
TDP Traseiro	independente
Tipo de TDP Traseiro	1000 (1,75)
	540/1000 (1.375)Opcional
Rotações por minuto do motor	540@1800
	1000@1800

Dimensões e Pneus
Distância entre eixos	124 polegadas 314 cm
Peso	32200 lbs 14605 kg
Pneu dianteiro	420/8R34
Pneu traseiro	480/80R50 (duais)
Dimensões completas e pneus...

Elétrico
Solo	negativo
Sistema de carregamento	alternador
Amperes de carregamento	200
Baterias	2
Volts da bateria	12

Referências

Tratores Magnum 180-380 publicados em 2014, pela CaseIH
Tratores Magnum 250-380 HP publicados em 2016, pela CaseIH
Tratores da Série Magnum publicados em 2019, pela CaseIH

Motor

Detalhe do Motor
FPT
turbocompressor de válvula de descarga diesel
6 cilindros 24 válvulas
arrefecido a líquido
Deslocamento	531 cc 8,7 L
Diâmetro/Curso	4,606x5,315 polegadas 117 x 135 mm
Emissões	Nível IV
Controle de emissões	redução catalítica seletiva (SCR)
Potência Nominal (bruta)	380 cv 283,4 kW
Potência Máxima (bruta)	415 cv 309.5 kW
	435 cv (aumento) 324,4 kW
Sistema de combustível	injeção direta por trilho comum de alta pressão eletrônica
Sistema de arrefecimento	Ventoinha BorgWarner Visctronic
RPM Nominal	2000
Iniciante	elétrico
Volts de arranque	12

Motor CaseIH Magnum 380

Transmissão

Transmissão
Tipo	transmissão continuamente variável (CVT)
Engrenagens	infinito para frente e para trás (2 faixas)

Transmissão CaseIH Magnum 380

Dimensões

Pneus CaseIH Magnum 380
Pneus padrão (ag)	Frente: 420/8R34. Traseira: 480/80R50 (duplos )

Dimensões
Distância entre eixos	124 polegadas 314 cm
Comprimento	247 polegadas 627 cm
Largura	120 polegadas 304 cm
Altura (cabine)	131,5 polegadas 334 cm
Peso	32200 lbs 14605 kg
Peso máximo	39200 lbs 17781 kg
Eixo dianteiro	Tração 4x4
Eixo dianteiro	Tração 4WD Suspenso
Eixo traseiro da barra	4,5 por 120 polegadas 114 por 3048 mm

Testes

Teste de Trator OCED 2126

Teste de Trator OCED 2126
Diesel CVT 4WD 19 de Maio - 12 de Junho de 2015 Link: Arquivo de Teste de Trator OCED 2126

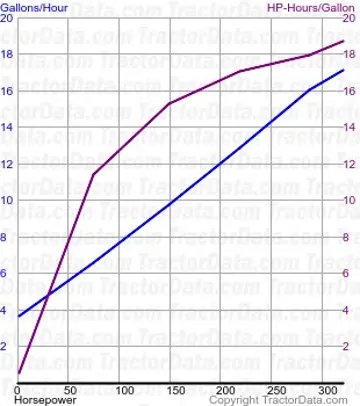

Desempenho da TDP
Potência máxima	372,40 cv 277,7 kW
Consumo de combustível	19,5 galões/hora 73,8 litros/hora
Potência na velocidade nominal do motor	320,21 cv 177,6 kW
Consumo de combustível	17,1 galões/hora 64,7 litros/hora
Potência na velocidade nominal da TDP	371,45 cv 277,0 kW
Consumo de combustível	19,5 galões/hora 73,8 litros/hora
Desempenho da Barra de Tração
Potência máxima	274,79 cv 152,9 kW
Consumo de combustível	17,2 galões/hora 65,1 litros/hora
Puxar a 9 KPH
Tração máxima	29017 lbs 13162 kg
Puxar a 5.8 KPH

Fotos

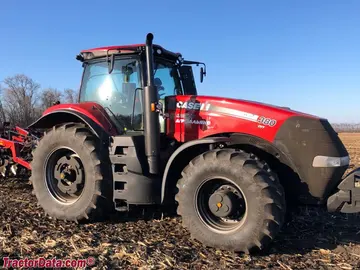

Case IH Magnum 380 CVT, right side.

Case IH Magnum 380 CVT, left side.

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para Caseih Magnum 380 com base em sua potência de 380.0456599783351 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Escala Comercial / Grandes Lavouras	High horsepower articulated/4WD field plowing.
Roçadeira RotativaRoçada e Limpeza	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Escala Comercial / Grandes Lavouras	Large commercial field and roadside mowing operations.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Escala Comercial / Grandes Lavouras	Deep intensive seedbed preparation for commercial row crops.
Grade Aradora / NiveladoraPreparo Secundário	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Escala Comercial / Grandes Lavouras	Broad-acre grain tillage for high-drawbar tractors.
EnfardadeiraFeno e Forragem	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Escala Comercial / Grandes Lavouras	High-capacity commercial forage harvesting (1000 RPM PTO).

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih Magnum 380.

Autonomia Estimada em Campo: 8.2 hrs

Aproximadamente 8.2 horas de operação contínua a ~75% de carga com tanque cheio (163 gal / 617 L).

Consumo Horário Estimado (75% Carga)~19.8 gal/h (74.8 L/h)

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas

Conversor interativo de unidades de especificações Caseih Magnum 380

Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih Magnum 380.

Inserir valor:

Unit:

Equivalências convertidas:

Cavalos de força mecânicos (HP)380 hp

Quilowatts (kW)283.4 kW

Cavalos-vapor métricos (CV / PS)385.3 PS

Comparativo com Concorrentes Diretos do Mercado

Compare CaseIH Magnum 380 com alternativas da mesma época e categoria de potência.

Modelo Atual

Caseih
