Challenger MT535B

O Challenger MT535B é um trator produzido pela Challenger. Potência nominal: Diesel (indicada): 133 cv / 99,2 kW.

Visão Geral

	2004 - 2011 Ano do modelo 2004-20072007-2011 Série MT500B de trator de plantio Série MT500B Trator para culturas em linha

Produção
Fabricante	Challenger (uma divisão da AGCO)
Trator para culturas em linha
Construído em Beauvais, França
O Challenger MT535B é semelhante ao Massey Ferguson 7475.

Variantes
6475	modelo similar Massey Ferguson
7475	modelo similar Massey Ferguson

Motor Challenger MT535B
Caterpillar 6.0L 6 cilindros diesel
Detalhes do motor ...

Transmissões Challenger MT535B
32 velocidades com caixa de mudança parcial
24 velocidades com caixa de câmbio parcial
transmissão continuamente variável
Detalhes da transmissão...

Challenger MT535B Potência
Motor	133 cv 99,2 kW
TDP (declarado)	105 cv 78.3 kW
Barra de tração (testada)	103,8 cv 77,4 kW
TDF (testado)	118,1 cv 88,1 kW
Detalhes do teste de desempenho...

Mecânico
Tração traseira ou nas quatro rodas
Transmissões finais	planetário interno
Bloqueio do diferencial	frontal e traseiro eletro-hidráulico
Direção hidráulica
Freios a disco úmidos hidráulicos
Freios do reboque	hidráulico opcional
Cabine padrão com aquecimento e ar condicionado. Suspensão pneumática para a cabine opcional e controle automático de clima.

Capacidade
Combustível	71 gal 268,7 L
Sistema hidráulico	18,5 gal (AutoPower) 70,0 L
	26,4 gal (CVT) 99,9 L

Hidráulica
Tipo	compensação de fluxo de pressão do centro fechado (PFC)
Capacidade	18,5 gal (AutoPower) 70,0 L
	26,4 gal (CVT) 99,9 L
Pressão	2900 psi 200,0 bar
Válvulas traseiras	de 2 a 4
Fluxo total	29 gpm 109,8 lpm

Engate de trator
Tipo Traseiro	II/III
Elevação traseira (a 24"/610mm)	9.391 lbs 4.259 kg
	11.200 lbs (CVT) 5.080 kg
Engate Frontal	opcional
Elevação dianteira	5.500 lbs 2494 kg

Tomada de Potência (TDP)
TDP Traseiro	independente
Embreagem	embreagem multidisco a óleo
Tipo de TDP Traseiro	540/1000 (1,375)
	540/540E/1000 Opcional
Rotações por minuto do motor	540@1980
	540E@1533
	1000@2000
	1000E@1548

Dimensões e Pneus
Distância entre eixos	112,1 polegadas 284 cm
Peso	11052 a 14835 libras
Pneu dianteiro	11.00-16
Pneu traseiro	580/70R38
Dimensões completas e pneus...

Números de Série MT535B
2004	N00001
2005	P00001
2006	R00001
2007	S00001
FAQ: Como ler uma tabela de número de série.

Elétrico
Solo	negativo
Sistema de carregamento	alternador
Amperes de carregamento	120
Baterias	2
CCA da bateria	420
Volts da bateria	12

Referências

Guia de Informações do Produto Challenger MT500B AutoPower IV publicado em 2004, pela AGCO
Série Challenger MT500B publicada em 2005, pela AGCO
Guia de Informações do Produto Challenger MT500B TECHstar CVT publicado em 2004, pela AGCO
Tratores de rodas especializadas Challenger publicados em 2007

Motor

Detalhe do Motor
Caterpillar 3056C
diesel turboalimentado
6 cilindros
arrefecido a líquido, em linha vertical
Deslocamento	365,2 ci 6,0 L
Diâmetro/Curso	3,937x5,00 polegadas 100 x 127 mm
Emissões	Nível II
Potência	133 cv 99,2 kW
Sistema de combustível	injeção eletrônica direta
Sistema de arrefecimento	ventoinha viscosa
Filtro de ar	elementos de papel duplos
Compressão	17.5:1
RPM Nominal	2200
RPM em marcha lenta	800-2350
Volts de arranque	12
Capacidade do líquido de arrefecimento	26,92 qts 25,5 L

Transmissão

Opções de transmissão
32 velocidades com caixa de mudança parcial
24 velocidades com caixa de câmbio parcial
transmissão continuamente variável

Transmissão
Transmissão	AutoPower IV
Tipo	transmissão com mudança de potência parcial
Engrenagens	32 para frente e para trás
Embreagem	disco úmido hidráulico
Quatro engrenagens sincronizadas (1-4) em duas faixas sincronizadas (baixa/alta) com uma troca de potência de quatro velocidades (A-D) na alavanca de embreagem à esquerda.

Velocidades
Com pneus traseiros 18.4R38.

Transmissão
Transmissão	AutoPower VI
Tipo	transmissão com mudança de potência parcial
Engrenagens	24 para frente e para trás
Quatro marchas com seis faixas de mudança de potência. O AutoPower VI ficou disponível em 2005.

Transmissão
Transmissão	TechStar CVT
Tipo	transmissão continuamente variável
Engrenagens	infinito para frente e para trás (2 faixas)
Capacidade de óleo	59,2 qts 56,0 L

Velocidades
Velocidades de 50 KM/H disponíveis com suspensão dianteira.

Dimensões

Pneus Challenger MT535B
Frente do trator	11.00-16 (2WD)
	480/70R28 (4WD)
Traseira do trator	580/70R38

Dimensões
Distância entre eixos	112,1 polegadas 284 cm
Comprimento	168,5 polegadas 427 cm
Largura	81,1 polegadas 205 cm
Altura (cabine)	112,8 polegadas 286 cm
Folga (engate)	15,4 polegadas 39 cm
Flange do eixo traseiro
Eixo traseiro da barra	3,2 por 82 polegadas 81 por 2082 mmOpcional
Eixo traseiro da barra	3,2 por 2870 milímetros 81 por 2870 mmOpcional
Tração dianteira 2WD	64,1 a 83 polegadas 162 a 210 cm
Tração dianteira 2WD	73,2 a 96 polegadas 185 a 243 cm (eixo para culturas largas)
Tração 4WD Dianteira	61,7 a 80,8 polegadas 156 a 205 cm
Esteira traseira	60 a 88 polegadas 152 a 223 cm

Peso Challenger MT535B
Envio	11.052 lbs (2WD) 5013 kg
	11.949 lbs (4WD) 5420 kg
	13.410 lbs (Tração 4x4 CVT) 6082 kg
Operacional	13.140 lbs (2WD) 5.960 kg
	13.215 lbs (4WD) 5994 kg
	14.835 lbs (Tração 4x4 CVT) 6729 kg
Desenho Máximo na Barra de Tração	1733 kg 3821 lbs
Eixo dianteiro máximo 2WD	4652 lbs 2110 kg
Eixo dianteiro máximo 4WD	7496 lbs 3400 kg
Eixo traseiro máximo	12897 lbs 5850 kg

Testes

Testes de Trator

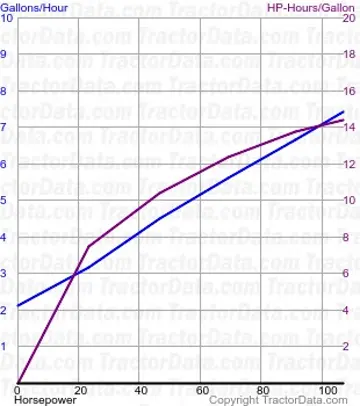

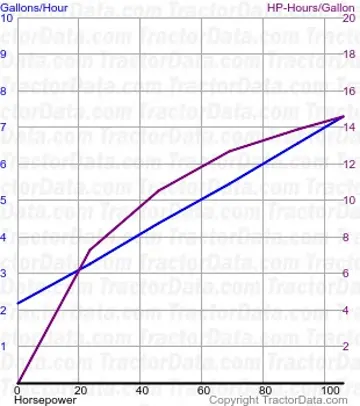

OCDE 2213: diesel AutoPower IV 4WD
OCDE 2194: diesel CVT 4WD

Teste de Trator OCED 2213

Teste de Trator OCED 2213
Diesel AutoPower IV 4WD Maio 2004 - Junho 2004, Link: Teste de Trator OCED Arquivo 2213
Desempenho da TDP
Potência máxima	116,3 cv 86,7 kW
Consumo de combustível	7,0 galões/hora 26,5 litros/hora
Potência na velocidade nominal do motor	105,9 cv 79,0 kW
Consumo de combustível	7,3 galões/hora 27,6 litros/hora
Potência na velocidade nominal da TDP	112,9 cv 84,2 kW
Consumo de combustível	7,2 galões/hora 27,3 litros/hora
Desempenho da Barra de Tração
Potência máxima	79,1 cv 59,0 kW
Consumo de combustível	6,7 galões/hora 25,4 l/hora
Engrenagem 4TA usada para teste de potência.
Tração máxima	12.345 lbs 5599 kg
Engrenagem 1TD usada para teste de tração.

Teste de Trator OCED 2194

Teste de Trator OCED 2194
Diesel CVT 4WD Fevereiro 2004 - Março 2004, Link: Arquivo de Teste de Tratores OCED 2194
Desempenho da TDP
Potência máxima	118,1 cv 88,1 kW
Consumo de combustível	7,2 galões/hora 27,3 litros/hora
Potência na velocidade nominal do motor	106,7 cv 79,6 kW
Consumo de combustível	7,4 galões/hora 28,0 litros/hora
Potência na velocidade nominal da TDP	114,5 cv 85,4 kW
Consumo de combustível	7,6 galões/hora 28,8 l/hora
Desempenho da Barra de Tração
Potência máxima	103,8 cv 77,4 kW
Consumo de combustível	8.8 galões/hora 33.3 litros/hora
Puxar a 7,7 km/h
Tração máxima	15.040 lbs 6822 kg
Puxar a 3,6 km/h

Fotos

Challenger MT535B tractor photo

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para Challenger MT535B com base em sua potência de 133.02939121330573 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm)	Serviço Pesado	Heavy primary tillage; semi-mounted hitch recommended.
Roçadeira RotativaRoçada e Limpeza	10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼	Serviço Pesado	Wide swath pasture and crop residue shredding.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Escala Comercial / Grandes Lavouras	Deep intensive seedbed preparation for commercial row crops.
Grade Aradora / NiveladoraPreparo Secundário	15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙	Escala Comercial / Grandes Lavouras	Wide commercial field leveling; requires hydraulic remotes.
EnfardadeiraFeno e Forragem	5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机	Serviço Pesado	High density baling; requires minimum 85 PTO HP.

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Challenger MT535B.

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas
