Cub Cadet 109
O Cub Cadet 109 é um trator produzido pela Cub Cadet Lawn Tractors. Potência nominal: Gasolina (indicada): 10 cv / 7,5 kW.
Visão Geral
 | 1971 - 1974
Série 1X8/1X9 Trator de Jardim
Série 1X8/1X9
Trator de jardim |
|---|
Produção | |
|---|---|
Fabricante | Cub Cadet (parte da International Harvester) |
Trator de jardim | |
Construído em Louisville, Kentucky, EUA | |
Variantes | |
|---|---|
109 | hidrostático |
108 | engrenagem |
Motor Cub Cadet 109 | |
|---|---|
10HP Kohler 391cc 1-cilindro a gasolina | |
Tanque de combustível | 2 gal
7,6 L |
Detalhes do motor ...  | |
Transmissão Cub Cadet 109 | |
|---|---|
hidrostático | |
Detalhes da transmissão...  |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção | manual |
Freios a disco mecânicos | |
Estação do operador aberta. | |
Fotos | |
|---|---|
 | |
Cub Cadet 109 fotos...  |
Engate de trator | |
|---|---|
Tipo | engate de manga (opcional) |
Tomada de Potência (TDP) | |
|---|---|
TDF Frontal | independente |
Embreagem | mecânico |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 44 polegadas
111 cm |
Pneu dianteiro | 4.80/4.00-8 |
Pneu traseiro | 6-12 |
Dimensões completas e pneus...  | |
Acessórios Cub Cadet 109 | |
|---|---|
baralho de corte central de 38" | |
deck de corte central de 44" | |
baralho de corte central de 50" | |
lâmina de neve | |
Detalhes do anexo...  |

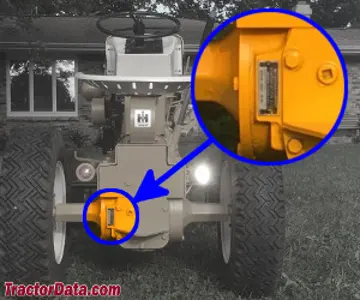

109 Localização do Número de Série | |
|---|---|
 | |
A carcaça da transmissão traseira do trator, ou o lado esquerdo do chassi do trator (após fevereiro de 1974). |
109 Números de Série | |
|---|---|
1971 | 400001 |
1972 | 417643 |
1973 | 457305 |
1974 | 495749 |
Final | 529811 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | Gerador Delco-Remy |
Amperes de carregamento | 15 |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
para mais informações sobre o cortador, CUB CADET publicado em 1971, por Cub Cadet | |
Manual do Operador publicado em 1974, pela Cub Cadet |
Motor
Detalhe do Motor | |
|---|---|
Kohler K241A | |
gasolina | |
1-cilindro | |
arrefecido a ar | |
Deslocamento | 391 cc
23,9 ci |
Diâmetro/Curso | 3.25x2.875 polegadas
83 x 73 mm |
Potência | 10 cv
7,5 kW |
Filtro de ar | cartucho seco |
RPM Nominal | 3600 |
RPM em marcha lenta | 1000-3800 |
Volts de arranque | 12 |
Vela de ignição | Campeão H-10 |
Folga da vela de ignição | 0,025 polegadas
0,635 mm |
Folga do ponto | 0,020 polegadas
0,508 mm |
Folga da válvula de admissão | 0,010 polegadas*Frio
0,254 mm |
Folga da válvula de escape | 0,020 polegadas*Frio
0,508 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 1,5 litros
1,4 L |
Troca de óleo | 30 h |
Transmissão
Transmissão | |||
|---|---|---|---|
Tipo | hidrostático | ||
Engrenagens | infinito para frente e para trás | ||
Capacidade de óleo | 7 qts
6,6 L | ||
Tipo de óleo | IH Hy-Tran | IH Hy-Tran | |
IH Hy-Tran |
|---|
Velocidades | |
|---|---|
 |

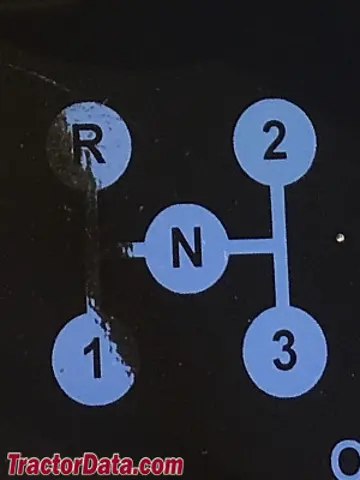

Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus Cub Cadet 109 | |
|---|---|
Grama/relvado frontal | 4.80/4.00-8 |
Gramado/relva traseiro | 6-12 |
Dimensões | |
|---|---|
Distância entre eixos | 44 polegadas
111 cm |
Comprimento | 69 polegadas
175 cm |
Largura | 33 polegadas
83 cm |
Altura (volante) | 41 polegadas
104 cm |
Distância do solo | 6 polegadas
15 cm |
Esteira dianteira | 27 polegadas
68 cm |
Esteira traseira | 27 polegadas
68 cm |
Acessórios
Visão geral dos anexos | |
|---|---|
baralho de corte central de 38" | |
deck de corte central de 44" | |
baralho de corte central de 50" | |
Lâmina de neve | |
Os tratores de jardim são capazes de usar cultivadores, arados ou outros implementos que entram em contato com o solo. A TractorData não lista detalhes desses implementos. |
Fotos

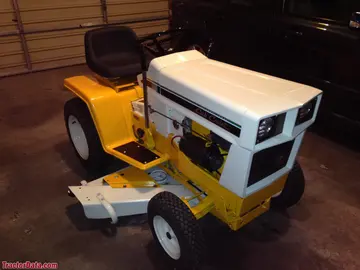

Cub Cadet 109 with mower deck.
Cub Cadet 109 with front blade.
Cub Cadet 109 with snowblower.
Conversor interativo de unidades de especificações Cub Cadet Lawn Tractors Cub Cadet 109
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Cub Cadet Lawn Tractors Cub Cadet 109.
Equivalências convertidas:
Cavalos de força mecânicos (HP)10.1 hp
Quilowatts (kW)7.5 kW
Cavalos-vapor métricos (CV / PS)10.2 PS
