Farmall M
O Farmall M é um trator produzido pela Farmall. Potência nominal: 36,07 cv 26,9 kW.
Visão Geral
 | 1939 - 1954
Trator para plantio em linha
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | Farmall (parte da International Harvester) |
Trator para culturas em linha | |
Construído em Rock Island, Illinois, EUA | |
Total construído | 270,140 |
Preço original | R$ 1.440 (1946 ) |
R$ 2.600 (1952) | |
A M também estava disponível na versão de alta folga "vegetal" MV e na versão diesel MD. A Farmall M era a versão para culturas em linha do McCormick-Deering W-6. No final da década de 1950, a M continuou a produção em Doncaster depois de ter cessado na Farmall Works, estas são frequentemente referidas como um modelo BM. | |
Variantes | |
|---|---|
MD | motor diesel |
MV | alta-colheita |
MDV | diesel para colheita alta |
AM | M construído na Austrália, fabricado entre 1949 e 1954 |
BM | M construído na Grã-Bretanha |
W-6 | padrão-frontal |
I-6 | industrial |
Motores Farmall M | |
|---|---|
International Harvester 4,1L 4-cilindros destilado | |
International Harvester 4.1L 4 cilindros a gasolina | |
Tanque de combustível | 21 gal
79.5 L |
Combustível aux. | 1 gal
3,8 L |
Detalhes do motor ...  | |
Transmissão Farmall M | |
|---|---|
5 velocidades com engrenagem deslizante | |
Detalhes da transmissão...  |
Farmall M Potência | |
|---|---|
Barra de tração (declarado) | 25 cv
18,6 kW |
Correia (alegado) | 31-33 cv
23,1 kW |
Arados | 3 (35,56 cm) |
Barra de tração (testada) | 33,1 cv
24,7 kW |
TDF (testado) | 36,07 cv
26,9 kW |
Correia (testada) | 36,66 cv
27,3 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios de banda contratuais mecânicos | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos Farmall M...  |
Hidráulica | |
|---|---|
Tipo | Lift-All *Opcional. Bomba acionada pela transmissão. |
Pressão | 500 psi (início)
34,5 bar |
800 psi (tarde)
55,2 bar | |
Tomada de Potência (TDP) | |
|---|---|
Tipo de TDP Traseiro | 540 (1.375) |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 88.5 polegadas
224 cm |
Peso | 4858 lbs
2203 kg |
Pneu dianteiro | 6,00-16 |
Pneu traseiro | 11-38 |
Dimensões completas e pneus...  | |
Acessórios Farmall M | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |

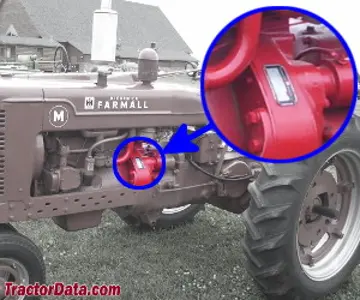

Localização do Número de Série M | |
|---|---|
 | |
Placa de identificação no lado esquerdo da área do motor. |
Números de Série M | |
|---|---|
1939 | FBK501 |
1940 | FBK7240 |
1941 | FBK25371 |
1942 | FBK50988 |
1943 | FBK60011 |
1944 | FBK67424 |
1945 | FBK88085 |
1946 | FBK105564 |
1947 | FBK122823 |
1948 | FBK151708 |
1949 | FBK180514 |
1950 | FBK213579 |
1951 | FBK247518 |
1952 | FBK290923 |
Final | FBK298218 |
FAQ: Como ler uma tabela de número de série. | |
Referências | |
|---|---|
 | |
Tratores Farmall Letter Series por Lee Klancher | |
Não. 30 Carregador de Potência publicado pela International Harvester | |
Carregadores de fazenda publicados em 1962, pela International Harvester | |
Manual do Operador Farmall M e MV | |
Catálogo Geral da Linha publicado em 1949, pela International Harvester |
Motor
Opções do motor | |
|---|---|
International Harvester 4,1L 4-cilindros destilado | |
International Harvester 4.1L 4 cilindros a gasolina |
Detalhe do Motor | |
|---|---|
International Harvester | |
destilado | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 247,7 cc
4,1 L |
Diâmetro/Curso | 3,875x5,25 polegadas
98 x 133 mm |
Compressão | 4,75:1 |
4.5:1 *Motor a querosene | |
RPM Nominal | 1.450 |
Ordem de ignição | 1-3-4-2 |
Capacidade de óleo | 8 quartos
7,6 L |
Capacidade do líquido de arrefecimento | 24 litros
22,7 L |
Folga da vela de ignição | 0,025 polegadas
0,635 mm |
Folga do ponto | 0,013 polegadas (Magneto)
0,330 mm |
0,020 polegadas (Distribuidor)
0,508 mm | |
Folga da válvula de admissão | 0,017 polegadas*Quente
0,432 mm |
Folga da válvula de escape | 0,017 polegadas*Quente
0,432 mm |
Detalhe do Motor | |
|---|---|
International Harvester C248 | |
gasolina | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 247,7 cc
4,1 L |
Diâmetro/Curso | 3,875x5,25 polegadas
98 x 133 mm |
Compressão | 5,65:1 |
RPM Nominal | 1450 |
Ordem de ignição | 1-3-4-2 |
Capacidade de óleo | 8 quartos
7,6 L |
Capacidade do líquido de arrefecimento | 24 litros
22,7 L |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem deslizante |
Engrenagens | 5 marchas para frente e 1 para trás |
Velocidades | |
|---|---|
 |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus Farmall M | |
|---|---|
Frente do trator | 6,00-16 |
Traseira do trator | 11-38 |
Frente do trator | 22,50x4 (aço) |
Traseira do trator | 51x8 (aço) |
10-38 | |
12-38 | |
11.25-36 | |
Dimensões | |
|---|---|
Distância entre eixos | 88.5 polegadas
224 cm |
Comprimento | 133 polegadas
337 cm |
Largura | 84 polegadas
213 cm |
Altura | 78,3 polegadas
198 cm |
Peso de envio | 4858 lbs
2203 kg |
Peso lastreado | 3070 kg
6770 lbs |
Eixo traseiro da barra | 2,75 polegadas de diâmetro
69 mm |
Esteira dianteira | 9,125 polegadas
23 cm |
Esteira traseira | 52 a 88 polegadas
132 a 223 cm |
Testes
Testes de Trator | |
|---|---|
NTTL 327: destilado 5 marchas 2WD | |
NTTL 328: gasolina 5 marchas 2WD |
Teste de Trator do Nebraska 327 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 327 | |
|---|---|
Destilado 5 marchas 2WD
5 - 16 de setembro de 1939
Link: Arquivo Nebraska Tractor Test 327 | |
Potência do cinto (máx) | 34,82 cv
26,0 kW |
Consumo de combustível da correia (máx) | 2,8 galões/hora
10,6 litros/hora |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 34,16 cv
25,5 kW |
Consumo de combustível | 2,7 galões/hora
10,2 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 30,62 cv
22,8 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4.365 lbs
1.979 kg |
Marcha 1 utilizada para teste de tração. | |
Teste de Trator do Nebraska 328 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 328 | |
|---|---|
Gasolina 5 marchas 2WD
11 - 21 de setembro de 1939
Link: Arquivo Nebraska Tractor Test 328 | |
Potência do cinto (máx) | 36,66 cv
27,3 kW |
Consumo de combustível da correia (máx) | 3,0 galões/hora
11,4 litros/hora |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 36,07 cv
26,9 kW |
Consumo de combustível | 3,0 galões/hora
11,4 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 33,1 cv
24,7 kW |
Tração máxima | 4,266 lbs
1935 kg |
Marcha 1 utilizada para teste de tração. | |
Fotos
Farmall M
Farmall M
Farmall M operator station and controls.
Farmall M with International 234 mounted corn picker with M & W Super Snoot.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Farmall M com base em sua potência de 36.073494189898426 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm) | Serviço Médio | Standard utility farm tillage. |
Roçadeira RotativaRoçada e Limpeza | 5 ft (60 in)1.5 m | Serviço Médio | Pasture maintenance and weeds up to 1.5" diameter. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 54 to 60 in135 - 150 cm | Serviço Médio | Thorough seedbed preparation in orchards and vegetable plots. |
Grade Aradora / NiveladoraPreparo Secundário | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Serviço Leve | Small acreage soil break-up and secondary aeration. |
EnfardadeiraFeno e Forragem | Small Square Baler (14x18")小方捆打捆机 (36x46 cm) | Serviço Médio | Classic 2-string baler for horse and small livestock hay. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Farmall M.
Autonomia Estimada em Campo: 11.2 hrs
Aproximadamente 11.2 horas de operação contínua a ~75% de carga com tanque cheio (21 gal / 79.5 L).
Consumo Horário Estimado (75% Carga)~1.9 gal/h (7.1 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Farmall M
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Farmall M.
Equivalências convertidas:
Cavalos de força mecânicos (HP)36.1 hp
Quilowatts (kW)26.9 kW
Cavalos-vapor métricos (CV / PS)36.6 PS
