Farmall Super MD
O Farmall Super MD é um trator produzido pela Farmall.
Visão Geral
 | 1952 - 1954
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | Farmall (parte da International Harvester) |
Trator para culturas em linha | |
Construído em Rock Island, Illinois, EUA | |
Total construído | 5.199 |
89 (Super MDV) | |
Variantes | |
|---|---|
Super M | motor a gasolina |
Super MD-TA | Transmissão Amplificadora de Torque |
Motor Farmall Super MD | |
|---|---|
International Harvester 4.3L 4-cilindros diesel | |
Tanque de combustível | 20.5 gal
77.6 L |
Detalhes do motor ...  | |
Transmissões Farmall Super MD | |
|---|---|
cambio de 5 marchas | |
mudança parcial de potência de 10 velocidades | |
Detalhes da transmissão...  |
Farmall Super MD Power | |
|---|---|
Barra de tração (declarado) | 42 cv
31,3 kW |
TDP (declarado) | 47,5 cv
35,4 kW |
Barra de tração (testada) | 39,52 cv
29,5 kW |
Correia (testada) | 46,73 cv
34,8 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Freios a disco mecânicos diferenciais | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos do Farmall Super MD...  |
Hidráulica | |
|---|---|
Tipo | IH Lift-All |
Engate de trator | |
|---|---|
Tipo | Engate Rápido IH |
Tomada de Potência (TDP) | |
|---|---|
Tipo de TDP Traseiro | 540 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 95,75 polegadas (triciclo)
243 cm |
99,75 polegadas (largura)
253 cm | |
Peso | 5725 a 5770 libras |
Pneu dianteiro | 6.00x16 |
Pneu traseiro | 13.00x38 |
Dimensões completas e pneus...  | |

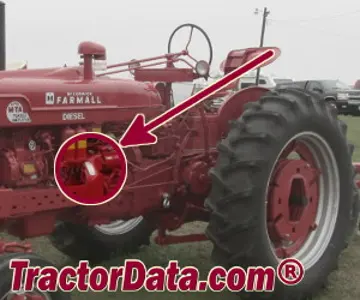

Localização do Número de Série Super MD | |
|---|---|
 | |
Placa de número de série no lado direito da caixa da embreagem. |
Números de Série Super MD | |
|---|---|
1952 | 501 |
1953 | 12516 |
1954 | 51995 |
Final | 52627 |
1952 | 501 (SMDV) |
1953 | 12516 (SMDV) |
Final | 50464 (SMDV) |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | positivo |
Baterias | 2 |
Volts da bateria | 6 |
Referências | |
|---|---|
 | |
Manual do Operador Tratores Diesel Farmall Super M-TA (1004323) publicado em 1954 | |
Novo McCormick Farmall Super M-TA publicado em 1954, pela International Harvester | |
Farmall Super M-TA publicado em 1954, pela International Harvester |
Motor
Detalhe do Motor | |
|---|---|
International Harvester | |
diesel | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 264 pol.
4,3 L |
Diâmetro/Curso | 4,00x5,25 polegadas
102 x 133 mm |
Compressão | 16.5:1 |
RPM Nominal | 1450 |
Ordem de ignição | 1-3-4-2 |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 28 qt
26,5 L |
Transmissão
Opções de transmissão | |
|---|---|
cambio de 5 marchas | |
mudança parcial de potência de 10 velocidades |
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 5 marchas para frente e 1 para trás |
Embreagem | disco seco |
Velocidades | |
|---|---|
 |
Transmissão | |
|---|---|
Transmissão | Amplificador de Torque International Harvester |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 10 marchas para frente e 2 para trás |
O Amplificador de Torque se tornou disponível pela primeira vez em 1954 no Super MD-TA. | |
Dimensões
Pneus Farmall Super MD | |
|---|---|
Frente do trator | 6.00x16 |
Traseira do trator | 13.00x38 |
Dimensões | |
|---|---|
Distância entre eixos | 95,75 polegadas (triciclo)
243 cm |
99,75 polegadas (largura)
253 cm | |
Comprimento | 141,125 polegadas (triciclo)
358 cm |
145,125 polegadas (largura)
368 cm | |
Largura | 84,5 polegadas*Largura até as extremidades dos eixos traseiros.
214 cm |
Altura (volante) | 79 polegadas
200 cm |
Distância do solo | 18,5 polegadas (quadro)
46 cm |
Folga (eixo traseiro) | 26,25 polegadas
66 cm |
Eixo traseiro da barra | 2,75 polegadas de diâmetro
69 mm |
Esteira dianteira | 8,625/12,25/13,625/17,50 polegadas
21/31/34/44 cm (triciclo) |
Esteira dianteira | 57 a 81 polegadas
144 a 205 cm (dianteira larga) |
Esteira traseira | 52 a 88 polegadas
132 a 223 cm |
Peso Farmall Super MD | |
|---|---|
Envio | 5770 lbs
2617 kg |
Operacional | 2596 kg
1312 kg |
Lastrado | 9338 lbs
4235 kg |
Testes
Teste de Trator do Nebraska 477 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 477 | |
|---|---|
Diesel 5 marchas 2WD
7 a 11 de julho de 1952
Link: Arquivo Nebraska Tractor Test 477 | |
Potência do cinto (máx) | 46,73 cv
34,8 kW |
Consumo de combustível da correia (máx) | 3,4 galões/hora
12,9 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 39,52 cv
29,5 kW |
Marcha 3 utilizada para teste de potência. | |
Tração máxima | 5772 lbs
2618 kg |
Marcha 1 utilizada para teste de tração. | |
Fotos
Farmall Super MD-TA.
Farmall Super MD-TA High Clearance.
Farmall Super MD-TA High Clearance.
Farmall Super MD-TA High Clearance.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Farmall Super MD.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Farmall Super MD
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Farmall Super MD.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
