Ford 860

O Ford 860 é um trator produzido pela Ford.

Visão Geral

	1954 - 1957 Série 800Trator utilitário
1954 - 1957
Série 800
Trator utilitário

1954 - 1957
Série 800
Trator utilitário

Produção
Fabricante	Ford
Trator utilitário
Construído em Highland Park, Michigan, EUA
O preço original era de $2.407 em 1957

Variantes
820	sem 3 pontos ou hidráulica
840	quatro-marchas
850	transmissão tomada de força
860	PTO em funcionamento

Motores Ford 860
Ford 2.8L 4-cilindros a gasolina
Ford 2.8L 4 cilindros GNV
Detalhes do motor ...

Transmissão Ford 860
cambio de 5 velocidades não sincronizado
Detalhes da transmissão...

Ford 860 Power
Correia (alegado)	40 cv 29,8 kW
Arados	3 * 35,56-centímetros
Barra de tração (testada)	39,00 cv 29,1 kW
Correia (testada)	45,41 cv 33,9 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas duas rodas
Direção	manual
	assistência de força opcional
Freios de sapatas mecânicas expansíveis diferenciais
Estação do operador aberta.

Fotos

Fotos da Ford 860...

Capacidade
Combustível	14 gal 53,0 L
Sistema hidráulico	2 gal 7,6 L
Eixo traseiro	11 litros 10.4 L

Hidráulica
Tipo	centro aberto
Capacidade	2 gal 7,6 L
Pressão	2000 psi 137,9 bar
Vazão da bomba	4.8 gpm 18.2 lpm

Engate de trator
Tipo Traseiro	Eu
Controle	posição e controle de tração
Elevação traseira	1250 lbs 567 kg

Tomada de Potência (TDP)
TDP Traseiro	ao vivo
Tipo de TDP Traseiro	540 (1,125)

Dimensões e Pneus
Distância entre eixos	75,18 polegadas 190 cm
Peso	2850 a 3400 libras
Pneu dianteiro	6,00-16
Pneu traseiro	12-28
Dimensões completas e pneus...

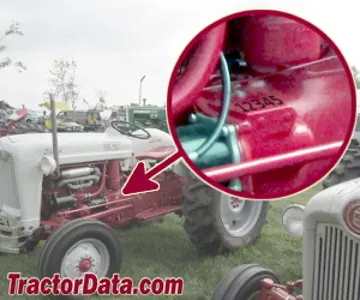

Localização do número de série 860

No lado esquerdo da caixa de transmissão atrás do motor de partida.

860 Números de Série
1954	1
1955	10615
1956	77271
1957	116368
FAQ: Como ler uma tabela de número de série.

Elétrico
Solo	positivo
Sistema de carregamento	gerador
Amperes de carregamento	20
Volts da bateria	6

Referências

Manual do Proprietário Série 600 e 800 (SE6085) publicado em 1956
Acessórios e itens especiais para o seu Ford tracotr publicado em 1958
Manual da Oficina do Trator 1955-1960 (SE-8175) publicado em 1961

Motor

	1954 - 1957 Série 800Trator utilitário
1954 - 1957
Série 800
Trator utilitário

1954 - 1957
Série 800
Trator utilitário

Opções do motor
Ford 2.8L 4-cilindros a gasolina
Ford 2.8L 4 cilindros GNV

Detalhe do Motor
Ford EAF
gasolina
4 cilindros 8 válvulas
refrigerado a líquido em linha
Deslocamento	172 cc 2,8 L
Diâmetro/Curso	3.90x3.60 polegadas 99 x 91 mm
Filtro de ar	banho de óleo
Compressão	6.75:1
RPM Nominal	2200
Ordem de ignição	1-2-4-3
Volts de arranque	6
Capacidade do líquido de arrefecimento	15 litros 14,2 L

Óleo do Motor

Capacidade de óleo	5 litros 4,7 L

Detalhe do Motor
Ford EAF
Gás LP
4 cilindros 8 válvulas
refrigerado a líquido em linha
Deslocamento	172 cc 2,8 L
Diâmetro/Curso	3.90x3.60 polegadas 99 x 91 mm
Filtro de ar	banho de óleo
Compressão	8,0:1
RPM Nominal	2200
Ordem de ignição	1-2-4-3
Volts de arranque	6

Óleo do Motor

Capacidade de óleo	5 litros 4,7 L

Transmissão

	1954 - 1957 Série 800Trator utilitário
1954 - 1957
Série 800
Trator utilitário

1954 - 1957
Série 800
Trator utilitário

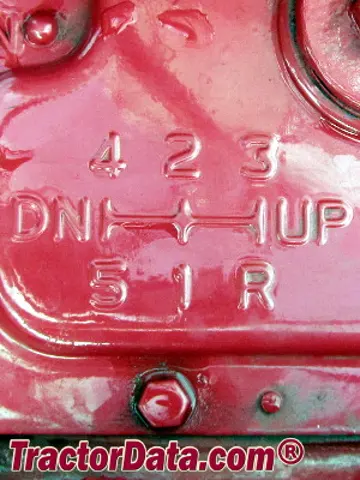

Transmissão
Tipo	engrenagem não sincronizada
Engrenagens	5 marchas para frente e 1 para trás
Embreagem	disco seco
Capacidade de óleo	8 quartos 7,6 L
Tipo de óleo	SAE 80 EP Suave		SAE 80 EP Suave
	SAE 80 EP Suave

	SAE 80 EP Suave

Velocidades

Velocidades

Dimensões

	1954 - 1957 Série 800Trator utilitário
1954 - 1957
Série 800
Trator utilitário

1954 - 1957
Série 800
Trator utilitário

Pneus Ford 860
Frente do trator	6,00-16
Traseira do trator	12-28

Dimensões
Distância entre eixos	75,18 polegadas 190 cm
Comprimento	121,8 polegadas 309 cm
Largura	64,75 polegadas 164 cm
Altura	59,3 polegadas 150 cm
Distância do solo	21 polegadas 53 cm
Esteira dianteira	52 a 76 polegadas 132 a 193 cm
Esteira traseira	52 a 76 polegadas 132 a 193 cm

Peso Ford 860
Envio	2850 lbs 1292 kg
Operacional	3400 lbs 1542 kg
Lastrado	6700 lbs 3039 kg

Testes

	1954 - 1957 Série 800Trator utilitário
1954 - 1957
Série 800
Trator utilitário

1954 - 1957
Série 800
Trator utilitário

Teste de Trator de Nebraska 562

Teste de Trator de Nebraska 562
Gasolina 5 marchas 2WD 21 de setembro - 6 de outubro de 1955 Link: Arquivo Nebraska Tractor Test 562
Potência do cinto (máx)	45,41 cv 33,9 kW

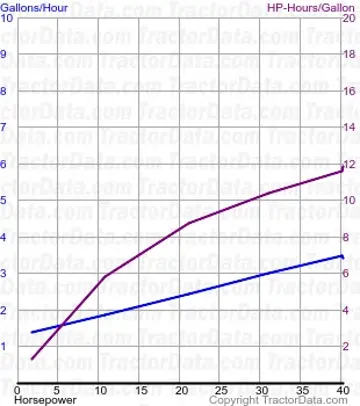

Consumo de combustível da correia (máx)	4.1 gal/hour 15.5 l/hour
Desempenho da Barra de Tração
Potência máxima	39,00 cv 29,1 kW
Marcha 3 utilizada para teste de potência.
Tração máxima	4,514 lbs 2047 kg
Marcha 1 utilizada para teste de tração.

Fotos

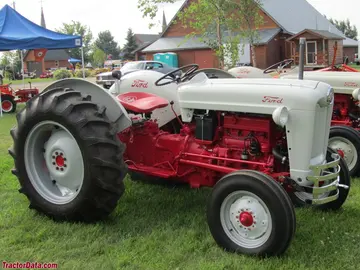

Ford 860.

Ford 860.

Ford 860.

Ford 860.

Ford 860.

Ford 860.

Ford 860 operator station and controls.

Ford 860 operator station and controls.

Ford 800 series front emblem.

Ford 800 series front emblem.

Ford 860 orchard with LP-gas engine.

Ford 860 orchard with LP-gas engine.

Ford 860 orchard with LP-gas engine.

Ford 860 orchard with LP-gas engine.
