Ford 9600
O Ford 9600 é um trator produzido pela Ford. Potência nominal: 135,46 cv 101,0 kW.
Visão Geral
 | 1972 - 1976
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | Ford |
Trator para culturas em linha | |
Construído em Romeo, Michigan, EUA | |
O preço original era de $17.300 em 1976 | |
Motor Ford 9600 | |
|---|---|
Ford 6.6L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissões Ford 9600 | |
|---|---|
16 velocidades com mudança de potência parcial | |
8 velocidades | |
Detalhes da transmissão...  |
Ford 9600 Power | |
|---|---|
Barra de tração (testada) | 111,40 cv
83,1 kW |
TDF (testado) | 135,46 cv
101,0 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Bloqueio do diferencial | mecânico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
Estação do operador aberta. Cabine opcional. | |
Fotos | |
|---|---|
 | |
Fotos do Ford 9600...  |
Capacidade | |
|---|---|
Combustível | 43 gal
162,8 L |
Sistema hidráulico | 16 gal
60,6 L |
17,25 gal (Dual Power)
65,3 L | |
Direção | 3 qt
2,8 L |
Hidráulica | |
|---|---|
Capacidade | 16 gal
60,6 L |
17,25 gal (Dual Power)
65,3 L | |
Pressão | 2500 psi
172,4 bar |
Vazão da bomba | 16 gpm
60,6 lpm |
Fluxo de direção | 4.2 gpm
15.9 lpm |
Tampa da direção. | 3 qt
2,8 L |
Pressão da direção. | 1500 psi
103,4 bar |
Engate de trator | |
|---|---|
Tipo Traseiro | III/II |
Elevação traseira | 18000 lbs
8164 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 1000 |
Rotações por minuto do motor | 1000@1935 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 91,5 polegadas
232 cm |
108 polegadas (para plantio em linha)
274 cm | |
Peso | 11.860 lbs
5379 kg |
Pneu dianteiro | 7.50-18 |
Pneu traseiro | 23.1-34 |
Dimensões completas e pneus...  | |
9600 Números de Série | |
|---|---|
1972 | C327200 |
1973 | C367300 |
1974 | C405200 |
1975 | C450700 |
1976 | C490300 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 55 |
Volts da bateria | 12 |
AH da bateria | 128 |
Referências | |
|---|---|
 | |
Guia do Comprador '74 publicado em 1974, pela Ford | |
8000, 8600, 9000 e 9600 Cronograma de Tempo de Reparo (SE 3410) publicado em 1973 | |
Manual do Operador 9600 (SE 3378) publicado em 1972 |
Motor
Detalhe do Motor | |
|---|---|
Ford | |
diesel turboalimentado | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,40x4,40 polegadas
112 x 112 mm |
Filtro de ar | elemento de papel |
Compressão | 16.5:1 |
RPM Nominal | 2200 |
RPM em marcha lenta | 700-2470 |
Ordem de ignição | 1-5-3-6-2-4 |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 24 litros
22,7 L |
25,5 qts (com aquecedor)
24,1 L | |
Substituição do líquido de arrefecimento | 1200 h |
Folga da válvula de admissão | 0,015 polegadas*Quente
0,381 mm |
Folga da válvula de escape | 0,018 polegadas*Quente
0,457 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 14 quartos
13,2 L |
Troca de óleo | 100 h |
Transmissão
Opções de transmissão | |
|---|---|
16 velocidades com mudança de potência parcial | |
8 velocidades |
Transmissão | |
|---|---|
Transmissão | Ford Dual Power |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 16 para frente e 4 para trás |
Capacidade de óleo | 69 qts
65,3 L |
Dual Power adiciona engrenagem redutora hidráulica à transmissão básica de oito velocidades. Dois botões no pedal são usados para selecionar "tração de potência" ou direção direta. O trator deve estar em tração de potência para trabalhos do PTO parado. | |

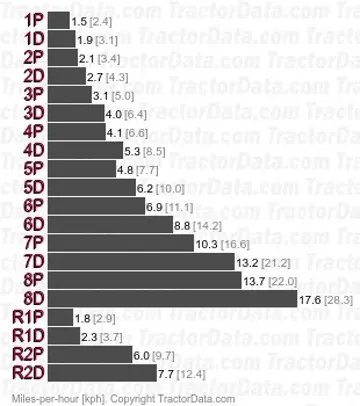

Velocidades | |
|---|---|
 |
Transmissão | |
|---|---|
Engrenagens | 8 marchas para frente e 2 para trás |
Capacidade de óleo | 64 pinças
60,6 L |
Mudança sincronizada para cima de 3 para 4 e de 7 para 8 usando a embreagem. O trator deve estar parado para todas as outras mudanças. | |
Velocidades | |
|---|---|
 |
Dimensões
Pneus Ford 9600 | |
|---|---|
Frente do trator | 7.50-18 |
7.50-16 (cultura larga) | |
Traseira do trator | 23.1-34 |
18.4-34 (lavoura) | |
Frente do trator | 11.00-16 |
Traseira do trator | 18,4-38 |
24,5-32 | |
16.9-38 | |
Dimensões | |
|---|---|
Distância entre eixos | 91,5 polegadas
232 cm |
108 polegadas (para plantio em linha)
274 cm | |
Comprimento | 151 polegadas
383 cm |
158 polegadas (para plantio em linhas)
401 cm | |
Largura | 91,1 polegadas
231 cm |
84,2 polegadas (para culturas em linha)
213 cm | |
Peso operacional | 11.860 lbs
5379 kg |
Peso lastreado | 18.000 lbs
8.164 kg |
Folga (eixo dianteiro) | 25,3 polegadas
64 cm |
Folga (eixo traseiro) | 29 polegadas
73 cm |
26,7 polegadas (para plantio em linha)
67 cm | |
Altura Ford 9600 | |
|---|---|
Capô | 74,1 polegadas
188 cm |
74 polegadas (para cultura em fileiras)
187 cm | |
Escapamento | 117 polegadas
297 cm |
114,7 polegadas (para plantio em linha)
291 cm | |
Testes
Teste de Trator do Nebraska 1122 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1122 | |
|---|---|
Diesel Dual Power 2WD
2 de abril - 17 de abril de 1973
Link: Nebraska Tractor Test 1122 file | |

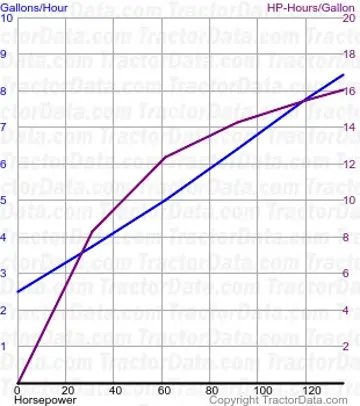

Desempenho da TDP | |
Potência na velocidade nominal do motor | 135,46 cv
101,0 kW |
Consumo de combustível | 8,4 galões/hora
31,8 litros/hora |
Potência na velocidade nominal da TDP | 128,46 cv
95,8 kW |
Consumo de combustível | 7,6 galões/hora
28,8 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 111,40 cv
83,1 kW |
Engrenagem 8 usada para teste de potência. | |
Tração máxima | 12.203 lbs
5535 kg |
Marcha 5 usada para teste de tração. | |

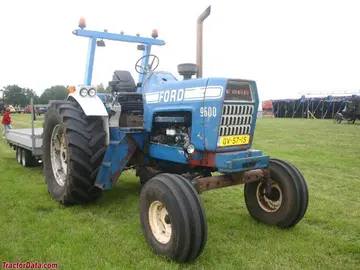

Fotos
Ford 9600
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Ford 9600 com base em sua potência de 135.4432309732246 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Lavouras | Wide commercial field leveling; requires hydraulic remotes. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Ford 9600.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Ford 9600
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Ford 9600.
Equivalências convertidas:
Cavalos de força mecânicos (HP)135.4 hp
Quilowatts (kW)101 kW
Cavalos-vapor métricos (CV / PS)137.3 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Ford 9600 com alternativas da mesma época e categoria de potência.
Modelo Atual
Ford
Ford 9600
Potência do Motor:135,46 cv
101,0 kW
★ Baseline Reference
International HarvesterConcorrente Direto
International Harvester 1246
Potência do Motor:122
Anos de Fabricação:1972 - 1980
