Ford 9N

O Ford 9N é um trator produzido pela Ford.

Visão Geral

	1939 - 1942 Série NTrator utilitário
1939 - 1942
Série N
Trator utilitário

1939 - 1942
Série N
Trator utilitário

Produção
Fabricante	Ford
Trator utilitário
Construído em Dearborn, Michigan, EUA
Total construído	99.002
O preço original era de $585 em 1939

Ford 9N Motores
Ford 2.0L 4 cilindros a gasolina
Ford 2.0L 4 cilindros destilado
Tanque de combustível	10 gal 37.9 L
Detalhes do motor ...

Transmissão Ford 9N
cambio de 3 marchas
Detalhes da transmissão...

Ford 9N Power
Barra de tração (declarado)	16,90 cv 12,6 kW
Correia (alegado)	23,87 cv 17,8 kW
Arados	2 (14 polegadas)
Barra de tração (testada)	16,31 cv 12,2 kW
Correia (testada)	23,56 cv 17,6 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas duas rodas
Direção manual
Freios a sapatas mecânicos diferenciais
Estação do operador aberta

Fotos

Fotos da Ford 9N...

Engate de trator
Tipo Traseiro	Eu
Elevação traseira	800 lbs 362 kg

Tomada de Potência (TDP)
TDP Traseiro	transmissão
Tipo de TDP Traseiro	545 (1,125)

Dimensões e Pneus
Distância entre eixos	70 polegadas 177 cm
Peso	2140 a 2900 libras
Pneu dianteiro	4.00-19
Pneu traseiro	8.00-32
Dimensões completas e pneus...

Localização do Número de Série 9N

No bloco do motor, lado esquerdo, logo atrás do filtro de óleo.

Números de Série 9N
1939	1
1940	10234
1941	45976
1942	89888
FAQ: Como ler uma tabela de número de série.

Ligações
N Tractor Club:

Ligações
N Tractor Club:

Referências

Manual do Proprietário Trator Ford com Sistema Ferguson

Motor

	1939 - 1942 Série NTrator utilitário
1939 - 1942
Série N
Trator utilitário

1939 - 1942
Série N
Trator utilitário

Opções do motor
Ford 2.0L 4 cilindros a gasolina
Ford 2.0L 4 cilindros destilado

Detalhe do Motor
Ford
gasolina
4 cilindros
refrigerado a líquido em linha
Deslocamento	119,7 pol. cu. 2,0 L
Diâmetro/Curso	3,188x3,75 polegadas 81 x 95 mm
Filtro de ar	banho de óleo
Compressão	6.0 : 1
RPM Nominal	2000
Torque	84 lb-ft 113,9 Nm
Torque RPM	1500
Ordem de ignição	1-2-4-3
Volts de arranque	6
Capacidade do líquido de arrefecimento	12 litros 11,4 L
Folga da vela de ignição	0,025 polegadas 0,635 mm
Folga do ponto	0,015 polegadas 0,381 mm
Folga da válvula de admissão	0,015 polegadas*Frio 0,381 mm
Folga da válvula de escape	0,015 polegadas*Frio 0,381 mm

Óleo do Motor

Capacidade de óleo	6 litros 5.7 L
Troca de óleo	200 h

Detalhe do Motor
Ford
destilado
4 cilindros
arrefecido a líquido
O motor a destilação foi usado na variação 9NAN, a potência é cerca de 10% menor do que na 9N.
Deslocamento	119,7 pol. cu. 2,0 L
Diâmetro/Curso	3,188x3,75 polegadas 81 x 95 mm
Compressão	4,75 : 1
RPM Nominal	2000
Ordem de ignição	1-2-4-3
Volts de arranque	6

Óleo do Motor

Capacidade de óleo	6 litros 5.7 L
Troca de óleo	200 h

Transmissão

	1939 - 1942 Série NTrator utilitário
1939 - 1942
Série N
Trator utilitário

1939 - 1942
Série N
Trator utilitário

Transmissão
Tipo	engrenagem
Engrenagens	3 para frente e 1 para trás
Capacidade de óleo	20 qt 18,9 L
Tipo de óleo	32oF [0oC]↑ : SAE90 GL1 32oF [0oC]↓ : SAE80 GL1	32oF [0oC]↑	: SAE90 GL1	32°F [0°C]↓	: SAE80 GL1
32oF [0oC]↑	: SAE90 GL1
32°F [0°C]↓	: SAE80 GL1

32oF [0oC]↑	: SAE90 GL1
32°F [0°C]↓	: SAE80 GL1

Velocidades

Dimensões

	1939 - 1942 Série NTrator utilitário
1939 - 1942
Série N
Trator utilitário

1939 - 1942
Série N
Trator utilitário

Pneus Ford 9N
Frente do trator	4.00-19
Traseira do trator	8.00-32

Dimensões
Distância entre eixos	70 polegadas 177 cm
Comprimento	115 polegadas 292 cm
Largura	64 polegadas 162 cm
Altura	52 polegadas 132 cm
Distância do solo	13 polegadas 33 cm
Esteira dianteira	48 a 76 polegadas 121 a 193 cm
Esteira traseira	48 a 76 polegadas 121 a 193 cm

Peso Ford 9N
Envio	2140 lbs 970 kg
Operacional	2900 lbs 1315 kg
Lastrado	1530 kg 3375 lbs

Testes

	1939 - 1942 Série NTrator utilitário
1939 - 1942
Série N
Trator utilitário

1939 - 1942
Série N
Trator utilitário

Teste de Trator de Nebraska 339

Teste de Trator de Nebraska 339
Gasolina 3 marchas 2WD 9 a 18 de abril de 1940 Link: Arquivo Nebraska Tractor Test 339
Potência do cinto (máx)	23,56 cv 17,6 kW
Consumo de combustível da correia (máx)	2,4 galões/hora 9,1 litros/hora
Desempenho da Barra de Tração
Potência máxima	16,31 cv 12,2 kW
Marcha 2 utilizada para teste de potência.
Tração máxima	2.236 lbs 1014 kg
Marcha 2 usada para teste de tração.

Fotos

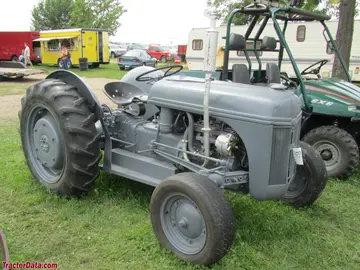

Ford 9N

Ford 9N

Ford 9N

Ford 9N

Ford 9N operator station and controls.

Ford 9N operator station and controls.
