Ford FW-30

O Ford FW-30 é um trator produzido pela Ford.

Visão Geral

	1977 - 1982 Série FWTrator com Tração nas Quatro Rodas (4WD)Construído pela Steiger
1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

Produção
Distribuidor	Ford
Fabricante	Steiger
Trator de tração nas quatro rodas (4WD)
Construído em Fargo, Dakota do Norte, EUA
Preço original	R$ 85.166

Motor Ford FW-30
Cummins 14.8L 8-cilindros diesel
Detalhes do motor ...

Transmissões Ford FW-30
10 velocidades
20 marchas
Detalhes da transmissão...

Ford FW-30 Power
Motor (bruto)	265 cv 197.6 kW
Barra de tração (declarado)	205 cv 152,9 kW
TDP (declarado)	57 cv (540 RPM) 42,5 kW
	105 cv (1000 RPM) 78,3 kW
Barra de tração (testada)	205,2 cv 153,0 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas quatro rodas
Transmissões finais	planetário externo
Direção hidráulica articulada
Freios hidráulicos a seco com disco
Cabine padrão com ar condicionado.

Fotos

Fotos da Ford FW-30...

Capacidade
Combustível	225 gal 851,6 L
Sistema hidráulico	25 gal 94,6 L

Hidráulica
Tipo	centro aberto
Capacidade	25 gal 94,6 L
Pressão	2250 psi 155,1 bar
Válvulas	4 ou 5
Vazão da bomba	30,1 gpm 113,9 lpm
Fluxo SCV	20 gpm 75,7 lpm

Engate de trator
Tipo Traseiro	III
Elevação traseira (a 24"/610mm)	12500 lbs 5670 kg

Tomada de Potência (TDP)
TDP Traseiro	independente *Opcional. PTO acionado hidrostático
Tipo de TDP Traseiro	540/1000

Dimensões e Pneus
Distância entre eixos	132,5 polegadas 336 cm
Peso	31.310 lbs 14.202 kg
Pneu dianteiro	18.4x38
Pneu traseiro	18.4x38
Dimensões completas e pneus...

Elétrico
Solo	negativo
Sistema de carregamento	alternador
Amperes de carregamento	90
Baterias	4
CCA da bateria	475 *Cada
Volts da bateria	12

Referências

A Ford agora oferece tratores de 37 a 295 cavalos de potência publicados em 1979*
Tratores de tração nas quatro rodas publicados em 1977, da Ford
*Publicação contém erros conhecidos.

Motor

	1977 - 1982 Série FWTrator com Tração nas Quatro Rodas (4WD)Construído pela Steiger
1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

Detalhe do Motor
Cummins
diesel
8 cilindros
refrigerado a líquido V-8
Deslocamento	903 polegadas cúbicas 14,8 L
Diâmetro/Curso	5.50x4.75 polegadas 140 x 121 mm
Potência (bruta)	265 cv 197.6 kW
Compressão	16.5:1
RPM Nominal	2600
Volts de arranque	12
Capacidade de óleo	37,6 qts 35,6 L
Capacidade do líquido de arrefecimento	67,6 litros 64,0 L

Transmissão

	1977 - 1982 Série FWTrator com Tração nas Quatro Rodas (4WD)Construído pela Steiger
1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

Opções de transmissão
10 velocidades
20 marchas

Transmissão
Transmissão	Spicer 1010
Engrenagens	10 marchas para frente e 2 para trás
Embreagem	hidráulico 355mm discos cerametalicos a seco
Capacidade de óleo	37 quartos 35,0 L
Cinco marchas (1-5) mais marcha à ré (R) em duas faixas (baixa/alta).

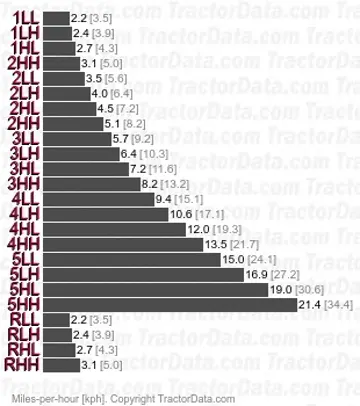

Velocidades

Velocidades

Velocidades

Dimensões

	1977 - 1982 Série FWTrator com Tração nas Quatro Rodas (4WD)Construído pela Steiger
1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

Pneus Ford FW-30
Frente do trator	18.4x38
Traseira do trator	18.4x38
Frente do trator	24.5x32
	30,5x32
	18.4x34
	20.8x34
	20.8x38
	23.1x30
	23.1x34
	24.5x32
Traseira do trator	24.5x32
	30,5x32
	18.4x34
	20.8x34
	20.8x38
	23.1x30
	23.1x34
	24.5x32

Dimensões
Distância entre eixos	132,5 polegadas 336 cm
Comprimento	267 polegadas 678 cm
Altura (capô)	94,3 polegadas 239 cm
Altura (cabine)	134,3 polegadas 341 cm
Peso	31.310 lbs 14.202 kg
Distância do solo	12 polegadas 30 cm

Testes

	1977 - 1982 Série FWTrator com Tração nas Quatro Rodas (4WD)Construído pela Steiger
1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

1977 - 1982
Série FW
Trator de tração nas quatro rodas (4WD)
Steiger construído

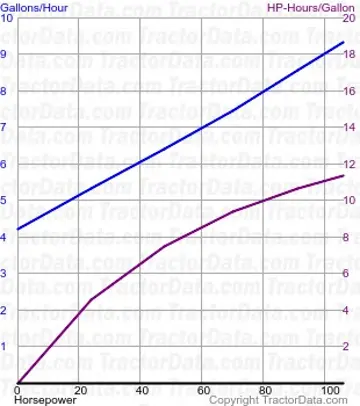

Teste de Trator do Nebraska 1288

Teste de Trator do Nebraska 1288
Diesel 20 marchas 4x4 25 de setembro - 14 de outubro de 1978 Link: Arquivo Nebraska Tractor Test 1288
Desempenho da TDP
Potência na velocidade nominal da TDP	105,31 cv 78,5 kW
Consumo de combustível	10,9 galões/hora 41,3 litros/hora
Desempenho da Barra de Tração
Potência máxima	205,2 cv 153,0 kW
Consumo de combustível	15,0 galões/hora 56,8 l/hora
Engrenagem 3LS usada para teste de potência.
Tração máxima	27803 lbs 12611 kg
Engrenagem 1LO usada para teste de tração.

Fotos

Ford FW-30, right side.

Ford FW-30, right side.

Ford FW-30, left side.

Ford FW-30, left side.
