Ford TW-15
O Ford TW-15 é um trator produzido pela Ford.
Visão Geral
 | 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Produção | |
|---|---|
Fabricante | Ford |
Trator para culturas em linha | |
Construído em Antuérpia, Bélgica | |
Preço original | R$ 41.000 |
Motor Ford TW-15 | |
|---|---|
Ford 6.6L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissões Ford TW-15 | |
|---|---|
16 velocidades com caixa de mudança de potência de duas marchas | |
24 marchas | |
Detalhes da transmissão...  |
Ford TW-15 Power | |
|---|---|
Motor (bruto) | 140 cv
77.5 kW |
Motor | 137 cv
75.7 kW |
TDP (declarado) | 120 cv
89.5 kW |
Barra de tração (testada) | 105,89 cv
79,0 kW |
TDF (testado) | 121,40 cv
90,5 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Bloqueio do diferencial | hidráulico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
ROPS fixo de dois postes. Cabine opcional com ar condicionado. | |
Fotos | |
|---|---|
 | |
Fotos da Ford TW-15...  |
Capacidade | |
|---|---|
Combustível | 58 gal
219.5 L |
Sistema hidráulico | 18,25 gal
69,1 L |
23,8 gal (Série II)
90,1 L | |
Hidráulica | |
|---|---|
Tipo | centro aberto *Com válvulas remotas de centro fechado. |
Capacidade | 18,25 gal
69,1 L |
23,8 gal (Série II)
90,1 L | |
Pressão | 2500 psi
172,4 bar |
Válvulas | 2 |
Vazão da bomba | 15,3 gpm
57,9 lpm |
Fluxo total | 27,5 gpm
104,1 lpm |
Fluxo de direção | 4.2 gpm
15.9 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II/I |
III OptOpcional | |
Elevação traseira (a 24"/610mm) | 7150 lbs
3243 kg |
9450 lbs*Com rampa auxiliar opcional.
4286 kg | |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 |
Rotações por minuto do motor | 540@1861 |
1000@1918 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 105 polegadas
266 cm |
Peso | 11355 a 14300 libras |
Pneu dianteiro | 10.00-16 |
Pneu traseiro | 18,4-38 |
Dimensões completas e pneus...  | |
Acessórios Ford TW-15 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |
Números de série TW-15 | |
|---|---|
Localização: | Abaixo do painel da grelha frontal direita |
1983 | C694500 |
1984 | C707400 |
1985 | C732600 |
1986 | A915854 |
1987 | Um A917560 |
1988 | A919438 |
1989 | A922535 |
1990 | A925099 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 72 |
Volts da bateria | 12 |
AH da bateria | 128 |
Referências | |
|---|---|
 | |
Carregadores de fazenda publicados em 1988, pela Ford | |
Carregadores Frontais publicados em 1989, pela Ford | |
Carregadores frontais publicados em 1992, pela Ford | |
Carregadores frontais publicados em 1995, pela New Holland | |
Guia do Comprador de Tratores publicado em 1989, pela Ford | |
Guia de Referência de Vendas publicado em 1986, pela Ford | |
Tratores da Série TW publicados em 1987, pela Ford | |
Manuais de Reparo de Tratores da Série TW (SE 4117) publicado em 1983 |
Motor
| 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Detalhe do Motor | |
|---|---|
Ford | |
diesel turboalimentado | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,4x4,4 polegadas
112 x 112 mm |
Potência | 137 cv
75.7 kW |
Potência (bruta) | 140 cv
77.5 kW |
Filtro de ar | seco |
Compressão | 15.6:1 |
RPM Nominal | 2200 |
RPM em marcha lenta | 700-2470 |
Torque | 384 lb-ft
520,7 Nm |
Torque RPM | 1600 |
Ordem de ignição | 1-5-3-6-2-4 |
Volts de arranque | 12 |
Capacidade de óleo | 20 qt
18,9 L |
Capacidade do líquido de arrefecimento | 22 litros
20,8 L |
Transmissão
| 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Opções de transmissão | |
|---|---|
16 velocidades com caixa de mudança de potência de duas marchas | |
24 marchas |
Transmissão | |
|---|---|
Transmissão | Potência Dupla |
Tipo | transmissão de potência de duas velocidades |
Engrenagens | 16 para frente e 4 para trás |
Embreagem | 356mm disco seco |
Capacidade de óleo | 92 litros
87,1 L |
A atuação elétrica Dual Power permite a troca de marcha em movimento do modo Direto para o modo de Potência inferior para cada marcha. | |
Velocidades | |
|---|---|
Com pneus traseiros 18.4x38. | |
 |
Transmissão | |
|---|---|
Engrenagens | 24 marchas para frente e 6 para trás |
Dimensões
| 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Pneus Ford TW-15 | |
|---|---|
Frente do trator | 10.00-16 (2WD) |
Traseira do trator | 18,4-38 |
Frente do trator | 11.00-16 (2WD) |
14L-16 (2WD) | |
14.9-24 (4WD) | |
14.9-28 (Tração 4x4) | |
16.9-28 (4WD) | |
Traseira do trator | 20.8-38 |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 105 polegadas
266 cm |
Comprimento | 163,2 polegadas
414 cm |
Largura | 83,6 polegadas
212 cm |
Distância do solo | 16,4 polegadas
41 cm |
Tração dianteira 2WD | 60 a 84 polegadas
152 a 213 cm |
Tração 4WD Dianteira | 65 a 84 polegadas
165 a 213 cm |
Esteira traseira | 64 a 110 polegadas
162 a 279 cm (manual) |
Esteira traseira | 64 a 116 polegadas
162 a 294 cm (potência) |
Peso Ford TW-15 | |
|---|---|
Envio de ROPS | 11355 lbs
5150 kg |
Operacional | 14300 lbs (4WD cab duals)
6486 kg |
Lastrado | 16680 lbs
7566 kg |
Altura Ford TW-15 | |
|---|---|
Volante | 97 polegadas
246 cm |
ROPS | 113 polegadas
287 cm |
Cabine | 116 polegadas
294 cm |
Escapamento | 130,5 polegadas
331 cm |
Testes
| 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Testes de Trator | |
|---|---|
NTTL 1515: diesel 16-velocidades 2WD | |
NTTL 1536: diesel 16-velocidades 4WD |

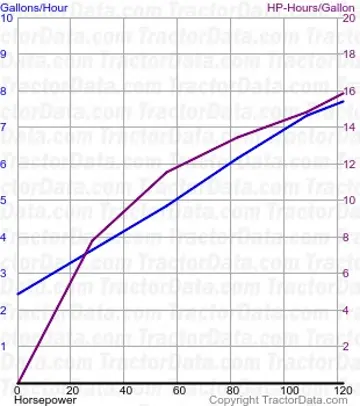

Teste de Trator do Nebraska 1515 | ||
|---|---|---|
 | | |
| ||
|
|---|
Teste de Trator do Nebraska 1515 | |
|---|---|
Diesel 16 marchas 2WD
25 de abril - 12 de maio de 1984
Link: Arquivo Nebraska Tractor Test 1515 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 121,40 cv
90,5 kW |
Consumo de combustível | 7,7 galões/hora
29,1 l/hora |
Potência na velocidade nominal da TDP | 117,83 cv
87,9 kW |
Consumo de combustível | 7,0 galões/hora
26,5 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 105,89 cv
79,0 kW |
Consumo de combustível | 7,7 galões/hora
29,1 l/hora |
Marcha 5L usada para teste de potência. | |
Tração máxima | 13.247 lbs
6008 kg |
Marcha 2L usada para teste de tração. | |

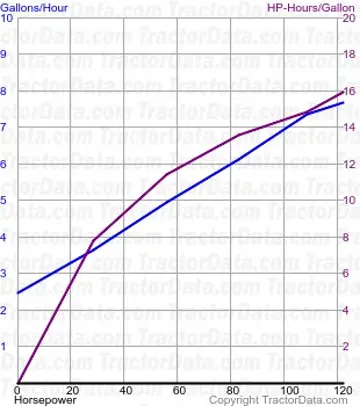

Teste de Trator do Nebraska 1536 | ||
|---|---|---|
 | | |
| ||
|
|---|
Teste de Trator do Nebraska 1536 | |
|---|---|
Diesel 16 marchas 4x4
10 - 18 de setembro de 1984
Link: Nebraska Tractor Test 1536 file | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 121,25 cv
90,4 kW |
Consumo de combustível | 7,6 galões/hora
28,8 l/hora |
Potência na velocidade nominal da TDP | 115,58 cv
86,2 kW |
Consumo de combustível | 1,0 gal/hora
3,8 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 105,76 cv
78,9 kW |
Consumo de combustível | 7,6 galões/hora
28,8 l/hora |
Marcha 5L usada para teste de potência. | |
Tração máxima | 15.939 lbs
7229 kg |
Engrenagem 1H usada para teste de tração. | |
Acessórios
| 1983 - 1990
Trator Row-Crop da Série TW |
|---|---|
1983 - 1990 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1990 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Visão geral dos anexos | |
|---|---|
Carregador Ford 773 | |
Ford 7412 carregadeira |
Fotos
US model Ford TW-15 with two-wheel drive.
European model Ford TW-15 with four-wheel drive.
