Ford TW-5
O Ford TW-5 é um trator produzido pela Ford.
Visão Geral
 | 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Produção | |
|---|---|
Fabricante | Ford |
Trator para culturas em linha | |
Construído em Antuérpia, Bélgica | |
Motor Ford TW-5 | |
|---|---|
Ford 6.6L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissão Ford TW-5 | |
|---|---|
16 velocidades com mudança de potência parcial | |
Detalhes da transmissão...  |
Ford TW-5 Power | |
|---|---|
Motor (bruto) | 125 cv
93,2 kW |
Motor | 122 cv
91.0 kW |
TDP (declarado) | 105 cv
78.3 kW |
Barra de tração (testada) | 92,62 cv
69,1 kW |
TDF (testado) | 105,74 cv
78,9 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Bloqueio do diferencial | hidráulico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
ROPS de dois postes. Cabine opcional com ar condicionado. | |
Fotos | |
|---|---|
 | |
Fotos da Ford TW-5...  |
Capacidade | |
|---|---|
Combustível | 58 gal
219.5 L |
Sistema hidráulico | 18,25 gal
69,1 L |
Hidráulica | |
|---|---|
Tipo | centro aberto *Com válvulas remotas de centro fechado. |
Capacidade | 18,25 gal
69,1 L |
Pressão | 2500 psi
172,4 bar |
Vazão da bomba | 16 gpm
60,6 lpm |
25 gpm (Série II)
94,6 lpm | |
Fluxo total | 28,2 gpm
106,7 lpm |
Fluxo de direção | 4.2 gpm
15.9 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
Elevação traseira (a 24"/610mm) | 7150 lbs
3243 kg |
9450 lbs*Com arcos auxiliares opcionais.
4286 kg | |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 |
Rotações por minuto do motor | 540@1861 |
1000@1918 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 105 polegadas
266 cm |
Peso | 11323 a 13200 libras |
Pneu dianteiro | 11,00x16 |
Pneu traseiro | 18.4x38 |
Dimensões completas e pneus...  | |
Acessórios Ford TW-5 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |
Números de Série TW-5 | |
|---|---|
Localização: | Placa de número sob o painel da grade dianteira direita. |
1983 | C694500 |
1984 | C707400 |
1985 | C732600 |
1986 | A915854 |
1987 | Um A917560 |
1988 | A919438 |
1989 | A922535 |
1990 | A925099 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 72 |
Volts da bateria | 12 |
AH da bateria | 128 |
Referências | |
|---|---|
 | |
Carregadores de fazenda publicados em 1988, pela Ford | |
Carregadores Frontais publicados em 1989, pela Ford | |
Carregadores frontais publicados em 1992, pela Ford | |
Carregadores frontais publicados em 1995, pela New Holland | |
Guia do Comprador de Tratores publicado em 1989, pela Ford | |
Guia de Referência de Vendas publicado em 1986, pela Ford | |
Tratores da Série TW publicados em 1987, pela Ford | |
Manuais de Reparo de Tratores da Série TW (SE 4117) publicado em 1983 |
Motor
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Detalhe do Motor | |
|---|---|
Ford | |
diesel | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,4x4,4 polegadas
112 x 112 mm |
Potência | 122 cv
91.0 kW |
Potência (bruta) | 125 cv
93,2 kW |
Filtro de ar | seco |
Compressão | 16,3:1 |
RPM Nominal | 2300 |
RPM em marcha lenta | 700-2580 |
Torque | 306 lb-pé
414,9 Nm |
Torque RPM | 1800 |
Ordem de ignição | 1-5-3-6-2-4 |
Volts de arranque | 12 |
Capacidade de óleo | 20 qt
18,9 L |
Capacidade do líquido de arrefecimento | 21 litros
19,9 L |
Transmissão
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Transmissão | |
|---|---|
Transmissão | Potência Dupla |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 16 para frente e 4 para trás |
Embreagem | 330mm disco seco |
Capacidade de óleo | 92 litros
87,1 L |
A atuação elétrica Dual Power permite a troca de marcha em movimento do modo Direto para o modo de Potência inferior para cada marcha. | |

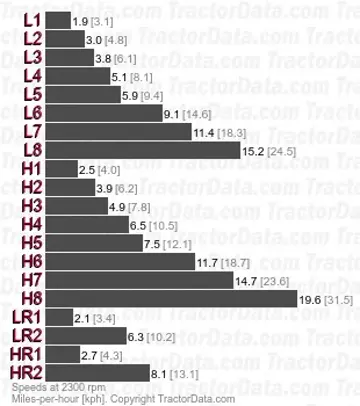

Velocidades | |
|---|---|
Com pneus traseiros 18.4x38. | |
 |
Dimensões
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Pneus Ford TW-5 | |
|---|---|
Frente do trator | 11.00x16 (2WD) |
14Lx16 (2WD) | |
10.00x16 (2WD) | |
14.9x24 (4WD) | |
14,9x28 (4WD) | |
16.9x28 (4WD) | |
Traseira do trator | 18.4x38 |
20.8x38 | |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 105 polegadas
266 cm |
Comprimento | 163,2 polegadas
414 cm |
Largura | 83,6 polegadas
212 cm |
Distância do solo | 16,4 polegadas
41 cm |
Tração dianteira 2WD | 60 a 84 polegadas
152 a 213 cm |
Tração 4WD Dianteira | 65 a 84 polegadas
165 a 213 cm |
Esteira traseira | 64 a 110 polegadas
162 a 279 cm (manual) |
Esteira traseira | 64 a 116 polegadas
162 a 294 cm (potência) |
Peso Ford TW-5 | |
|---|---|
Envio de ROPS | 11323 lbs
5136 kg |
Operacional | 13200 lbs (duplos 2WD com cabine)
5987 kg |
Lastrado | 14445 lbs
6552 kg |
Altura Ford TW-5 | |
|---|---|
Volante | 87 polegadas
220 cm |
ROPS | 112,7 polegadas
286 cm |
Cabine | 116 polegadas
294 cm |
Escapamento | 130,5 polegadas
331 cm |
Testes
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Teste de Trator de Nebraska 1514 | ||
|---|---|---|
 | | |
| ||
|
|---|
Teste de Trator de Nebraska 1514 | |
|---|---|
Diesel 16 marchas 2WD
26 de abril - 16 de maio de 1984
Link: Nebraska Tractor Test 1514 file | |

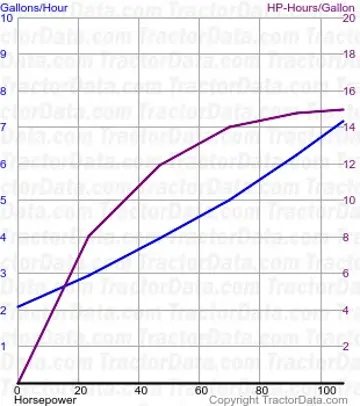

Desempenho da TDP | |
Potência na velocidade nominal do motor | 105,74 cv
78,9 kW |
Consumo de combustível | 7,1 galões/hora
26,9 litros/hora |
Potência na velocidade nominal da TDP | 96,83 cv
72,2 kW |
Consumo de combustível | 6,2 galões/hora
23,5 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 92,62 cv
69,1 kW |
Consumo de combustível | 7,0 galões/hora
26,5 litros/hora |
Marcha 5L usada para teste de potência. | |
Tração máxima | 12.249 lbs
5556 kg |
Marcha 2L usada para teste de tração. | |
Acessórios
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Visão geral dos anexos | |
|---|---|
Carregador Ford 773 | |
Ford 7412 carregadeira |
