International Harvester 3688

O International Harvester 3688 é um trator produzido pela International Harvester. Potência nominal: 113,72 cv 84,8 kW.

Visão Geral

	1981 - 1985 Trator Row-Crop da Série 30 Série 30 Trator para culturas em linha

Produção
Fabricante	International Harvester
Trator para culturas em linha
Construído em Rock Island, Illinois, EUA
Total construído	2.572
O preço original era de $45.000 em 1981

Variantes
3688 Hi-Clear	modelo de altura livre

Motor International Harvester 3688
International Harvester 7.1L motor a diesel de 6 cilindros
Detalhes do motor ...

Transmissão da International Harvester 3688
16 velocidades com mudança de potência parcial
Detalhes da transmissão...

International Harvester 3688 Power
Barra de tração (declarado)	100,2 cv 74,7 kW
TDP (declarado)	113 cv 84,3 kW
Barra de tração (testada)	99,21 cv 74,0 kW
TDF (testado)	113,72 cv 84,8 kW
Detalhes do teste de desempenho...

Mecânico
Tração traseira ou nas quatro rodas
Transmissões finais	engrenagem do touro
Bloqueio do diferencial	traseira
Direção hidráulica
Freios a disco úmidos hidráulicos
Cabine padrão com aquecimento e ar-condicionado. Acabamentos internos opcionais em borgonha ou estilo western.

Fotos

Fotos de International Harvester 3688...

Capacidade
Combustível	50 gal 189,2 L
Sistema hidráulico	22,5 gal 85,2 L

Hidráulica
Tipo	centro fechado
Capacidade	22,5 gal 85,2 L
Válvulas	de 2 a 4
Vazão da bomba	18 gpm 68,1 lpm
Fluxo total	27 gpm 102,2 lpm
Fluxo de direção	12 gpm 45,4 lpm

Engate de trator
Tipo Traseiro	II
Controle	detecção de força de tração

Tomada de Potência (TDP)
TDP Traseiro	independente
Tipo de TDP Traseiro	540/1000 (1,375)
Rotações por minuto do motor	540@2100
	1000@2100

Dimensões e Pneus
Distância entre eixos	105 polegadas 266 cm
Peso	11300 a 13200 libras
Pneu dianteiro	11L-15
Pneu traseiro	18.4-34
Dimensões completas e pneus...

3688 Números de Série
Localização:	Placa de número de série no lado direito da estrutura do trator, à frente do eixo traseiro.
1981	501
1982	1743
1983	2482
1984	2695
1985	3068
FAQ: Como ler uma tabela de número de série.

Elétrico
Solo	negativo
Volts da bateria	12

Referências

Guia do Comprador 1982 publicado pela International Harvester
Tractores da Série 30 International publicados pela International Harvester
Manual do Operador 3088, 3288, 3488-Hydro e 3688 Tratores (1258513C1) publicado em 1981
Tratores 90 & 110 HP publicados em 1981, pela International Harvester
Guia do Produto 3288 e 3688 publicado em 1981, pela International Harvester

Motor

Detalhe do Motor
International Harvester D436
diesel
6 cilindros
arrefecido a líquido
Deslocamento	436 pol. cúbicos 7,1 L
Diâmetro/Curso	4.30x5.00 polegadas 109 x 127 mm
Filtro de ar	dual seco elmement
Compressão	16:1
RPM Nominal	2400
RPM em marcha lenta	900-2400
Volts de arranque	12
Capacidade do líquido de arrefecimento	26 quartos 24,6 L

Óleo do Motor

Capacidade de óleo	14 quartos 13,2 L

Transmissão

Transmissão
Tipo	transmissão com mudança de potência parcial
Engrenagens	16 marchas para frente e 8 para trás
Embreagem	355,6 mm disco cerametal
Capacidade de óleo	90 qts 85,2 L
A alavanca esquerda seleciona a marcha, a alavanca direita seleciona a faixa alta, baixa ou reversa. O trator pode ser trocado em movimento sem a embreagem entre as marchas (1-2, 3-4, etc.). Troca sincronizada, utilizando a embreagem, entre as marchas (2 para 3, 4 para 5, etc.). A transmissão é de quatro marchas com o powershift fornecido por um amplificador de torque acionado por um solenoide elétrico.

Velocidades
Com pneus traseiros 18.4-34R1.

Padrão de Marcha

Dimensões

Pneus International Harvester 3688
Frente do trator	11L-15
Traseira do trator	18.4-34

Dimensões
Distância entre eixos	105 polegadas 266 cm
Comprimento	184 polegadas 467 cm
Largura	102 polegadas*Largura no mínimo pneu. 259 cm
Altura (cabine)	112 polegadas 284 cm
Peso de envio	11300 lbs 5125 kg
Peso operacional	13200 lbs 5987 kg
Distância do solo	13 polegadas 33 cm
Eixo traseiro	3,25 por 104 polegadas 82 por 2641 mm
Eixo traseiro	3,25 por 118 polegadas 82 por 2997 mm
Esteira dianteira	60 a 84 polegadas 152 a 213 cm
Esteira traseira	66 a 128,5 polegadas 167 a 326 cm

Testes

Teste de Trator do Nebraska 1440

Teste de Trator do Nebraska 1440
Diesel 16 marchas 2WD 26 de maio de 1982 - 7 de junho de 1962 Link: Arquivo Nebraska Tractor Test 1440
Desempenho da TDP
Potência na velocidade nominal do motor	113,72 cv 84,8 kW
Consumo de combustível	7.5 gal/hora 28.4 l/hora
Potência na velocidade nominal da TDP	112,48 cv 83,9 kW
Consumo de combustível	7,1 galões/hora 26,9 litros/hora
Desempenho da Barra de Tração
Potência máxima	99,21 cv 74,0 kW
Consumo de combustível	7.5 gal/hora 28.4 l/hora
Tração máxima	12250 lbs 5556 kg

Fotos

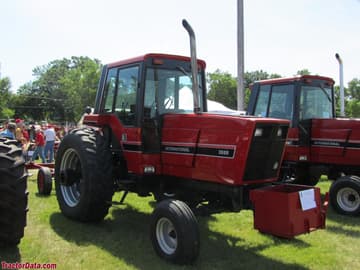

International Harvester 3688 with two-wheel drive.

International Harvester 3688 with four-wheel drive.

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para International Harvester 3688 com base em sua potência de 113.7186731339549 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm)	Serviço Pesado	Heavy primary tillage; semi-mounted hitch recommended.
Roçadeira RotativaRoçada e Limpeza	10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼	Serviço Pesado	Wide swath pasture and crop residue shredding.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Escala Comercial / Grandes Lavouras	Deep intensive seedbed preparation for commercial row crops.
Grade Aradora / NiveladoraPreparo Secundário	10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙	Serviço Pesado	Aggressive residue cutting in corn/cotton stubble.
EnfardadeiraFeno e Forragem	5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机	Serviço Pesado	High density baling; requires minimum 85 PTO HP.

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para International Harvester 3688.

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas

Conversor interativo de unidades de especificações International Harvester 3688

Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para International Harvester 3688.

Inserir valor:

Unit:

Equivalências convertidas:

Cavalos de força mecânicos (HP)113.7 hp

Quilowatts (kW)84.8 kW

Cavalos-vapor métricos (CV / PS)115.3 PS
