International Harvester 504
O International Harvester 504 é um trator produzido pela International Harvester.
Decodificador de número de série e ano International Harvester 504
Consulte o ano exato de fabricação do seu trator inserindo o número de série do chassi.
Onde encontrar a placa do número de sérieA placa do número de série geralmente está localizada na viga dianteira do chassi, no lado direito da carcaça da transmissão ou no painel de instrumentos.
Visão Geral
 | 1961 - 1968
Trator utilitário |
|---|---|
1961 - 1968 | |
Trator utilitário | |
1961 - 1968 | |
|---|---|
Trator utilitário |
Produção | |
|---|---|
Fabricante | International Harvester |
Trator utilitário | |
Construído em Rock Island, Illinois, EUA | |
O preço original era de $4.200 em 1968 | |
Variantes | |
|---|---|
Farmall 504 | cultura em linha |
IH 504 | utilitário |
504HC | alta folga |
IH 2504 | industrial |
International Harvester 504 Motores | |
|---|---|
International Harvester 3.1L 4-cyl diesel | |
International Harvester 2.5L 4 cilindros a gasolina | |
Detalhes do motor ...  |
Transmissões da International Harvester 504 | |
|---|---|
cambio de 5 velocidades não sincronizado | |
10 velocidades, duas velocidades com troca de potência | |
Detalhes da transmissão...  |
International Harvester 504 Power | |
|---|---|
Barra de tração (declarado) | 41 cv
30,6 kW |
TDP (declarado) | 46 cv
34,3 kW |
Arados | 3-4 |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção hidráulica | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
International Harvester 504 fotos...  |
Capacidade | |
|---|---|
Combustível | 15 gal
56,8 L |
Sistema hidráulico | 13 gal
49,2 L |
Hidráulica | |
|---|---|
Capacidade | 13 gal
49,2 L |
Vazão da bomba | 7 gpm (bomba de engate)
26,5 lpm |
12 gpm (bomba de direção/remota)
45,4 lpm | |
17 gpm (bomba de carregadora opcional)
64,3 lpm | |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
II OptOpcional | |
Controle | posição e controle de tração |
Tipo | IH Fast Hitch OptOpcional |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 73 polegadas
185 cm |
Peso | 4458 lbs
2022 kg |
Pneu dianteiro | 6,00-16 |
Pneu traseiro | 12.4-28 |
Dimensões completas e pneus...  | |
Implementos da International Harvester 504 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |

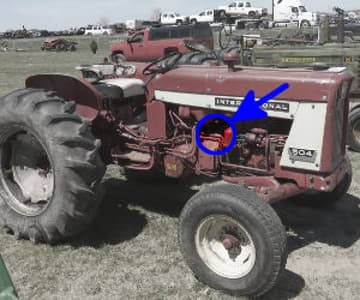

Localização do número de série 504 | |
|---|---|
 | |
Lado esquerdo ou direito da caixa de embreagem |
504 Números de Série | |
|---|---|
1962 | 501 |
1963 | 3376 |
1964 | 6797 |
1965 | 10996 |
1966 | 14695 |
1967 | 17992 |
1968 | 20392 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 11 polegadas
27 cm |
RPM | 1158 |
Velocidade | 3334 pés/min
1016,20 metros/min |
Referências | |
|---|---|
 | |
Guia de Compradores de Tratores & Equipamentos Industriais publicado em 1962, pela International Harvester | |
Carregadores de fazenda publicados em 1962, pela International Harvester | |
Carregadores de fazenda publicados em 1965, pela International Harvester | |
Carregadores de fazenda publicados em 1970, pela International Harvester | |
504 46cv. Tractores publicados por International Harvester | |
Catálogo de Referência de Equipamentos Agrícolas publicado em 1965, pela International Harvester |
Motor
| 1961 - 1968
Trator utilitário |
|---|---|
1961 - 1968 | |
Trator utilitário | |
1961 - 1968 | |
|---|---|
Trator utilitário |
Opções do motor | |
|---|---|
International Harvester 3.1L 4-cyl diesel | |
International Harvester 2.5L 4 cilindros a gasolina |
Detalhe do Motor | |
|---|---|
International Harvester D-188 | |
diesel | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 187,5 cc
3,1 L |
Diâmetro/Curso | 3,688x4,390 polegadas
94 x 112 mm |
Filtro de ar | banho de óleo |
Compressão | 18.7:1 |
RPM Nominal | 2200 |
RPM em marcha lenta | 900-2200 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade de óleo | 5 litros
4,7 L |
Capacidade do líquido de arrefecimento | 18,6 litros
17,6 L |
Detalhe do Motor | |
|---|---|
International Harvester C153 | |
gasolina | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 152,1 polegadas cúbicas
2,5 L |
Diâmetro/Curso | 3,375x4,25 polegadas
86 x 108 mm |
RPM Nominal | 2200 |
RPM em marcha lenta | 900-2200 |
Ordem de ignição | 1-3-4-2 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 15 litros
14,2 L |
Transmissão
| 1961 - 1968
Trator utilitário |
|---|---|
1961 - 1968 | |
Trator utilitário | |
1961 - 1968 | |
|---|---|
Trator utilitário |
Opções de transmissão | |
|---|---|
cambio de 5 velocidades não sincronizado | |
10 velocidades, duas velocidades com troca de potência |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 5 marchas para frente e 1 para trás |
Embreagem | 267mm disco seco |
Velocidades | |
|---|---|
Com pneus traseiros 13.6-28. | |
 |
Transmissão | |
|---|---|
Transmissão | Amplificador de Torque |
Tipo | transmissão de potência de duas velocidades |
Engrenagens | 10 marchas para frente e 2 para trás |
Embreagem | disco seco |
Velocidades | |
|---|---|
Com pneus traseiros 13.6-28. | |
 |
Dimensões
| 1961 - 1968
Trator utilitário |
|---|---|
1961 - 1968 | |
Trator utilitário | |
1961 - 1968 | |
|---|---|
Trator utilitário |
Pneus International Harvester 504 | |
|---|---|
Frente do trator | 6,00-16 |
Traseira do trator | 12.4-28 |
Dimensões | |
|---|---|
Distância entre eixos | 73 polegadas
185 cm |
Comprimento | 128 polegadas
325 cm |
Altura (volante) | 61 polegadas
154 cm |
Peso | 4458 lbs
2022 kg |
Esteira dianteira | 52 a 76 polegadas
132 a 193 cm |
Esteira traseira | 52 a 76 polegadas
132 a 193 cm |
Acessórios
| 1961 - 1968
Trator utilitário |
|---|---|
1961 - 1968 | |
Trator utilitário | |
1961 - 1968 | |
|---|---|
Trator utilitário |
Visão geral dos anexos | |
|---|---|
Carregadeira International Harvester 1701 | |
Carregador International Harvester 2001 | |
Carregador International Harvester 2000 |
Fotos

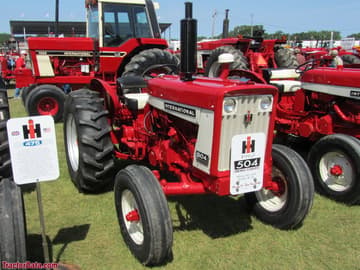

International Harvester 504 diesel utility.
International Harvester 504 with gasoline engine.
International Harvester 504 with gasoline engine.
International Harvester 504 with gasoline engine.
International Harvester 504 with gasoline engine.
International Harvester 504 with gasoline engine.
International Harvester 504 with gasoline engine.
International Harvester 504 operator station and controls.
Conversor interativo de unidades de especificações International Harvester 504
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para International Harvester 504.
Equivalências convertidas:
Cavalos de força mecânicos (HP)100 hp
Quilowatts (kW)74.6 kW
Cavalos-vapor métricos (CV / PS)101.4 PS
