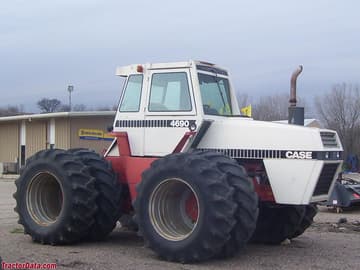

J.I. Case 4690
O J.I. Case 4690 é um trator produzido pela J I Case. Potência nominal: Diesel (indicada): 261 cv / 194,6 kW.
Visão Geral
 | 1979 - 1983
4WD Série 90 Trator de Tração nas Quatro Rodas (4WD)
Tração 4WD Série 90
Trator de tração nas quatro rodas (4WD) |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator de tração nas quatro rodas (4WD) | |
Construído em Racine, Wisconsin, EUA | |
O preço original era $81.000 em 1987 | |
Motor J.I. Case 4690 | |
|---|---|
Case 8.3L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissão J.I. Case 4690 | |
|---|---|
12 velocidades | |
Detalhes da transmissão...  |
J.I. Case 4690 Potência | |
|---|---|
Motor | 261 cv
194,6 kW |
Barra de tração (declarado) | 190 cv
141.7 kW |
TDP (declarado) | 219 cv
163,3 kW |
Barra de tração (testada) | 189,75 cv
141,5 kW |
TDF (testado) | 219,62 cv
163,8 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Dirigir | 4x4 4WD |
Direção | direção hidráulica nas quatro rodas |
Freios hidráulicos a seco com disco | |
Cabine silenciosa Guardian padrão com ar condicionado. | |
Fotos | |
|---|---|
 | |
Fotos J.I. Case 4690...  |
Capacidade | |
|---|---|
Combustível | 128 gal
484.5 L |
Sistema hidráulico | 15,5 gal
58,7 L |
Hidráulica | |
|---|---|
Tipo | centro fechado |
Capacidade | 15,5 gal
58,7 L |
Válvulas | 2 |
Vazão da bomba | 31 gpm
117,3 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | III |
Elevação traseira (a 24"/610mm) | 12750 lbs
5783 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 1000 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 102 polegadas
259 cm |
Peso | 22310 lbs
10119 kg |
Pneu dianteiro | 18.4-34 |
Pneu traseiro | 18.4-34 |
Dimensões completas e pneus...  | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
Os tratores de tração nas quatro rodas com o design mais avançado que a Case já construiu, publicado em 1979 por J.I. Case | |
O novo visual em potência agrícola publicado em 1981, por J.I. Case | |
Potência para produtividade em todas as estações publicada em 1982, por J.I. Case | |
O Guia do Comprador de Especialistas em Tratores publicado em 1983, por J.I. Case | |
O Guia do Comprador de Especialistas em Tratores publicado em 1984, por J.I. Case |
Motor
Detalhe do Motor | |
|---|---|
Caso | |
diesel turboalimentado com intercooler | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 504 cc
8,3 L |
Diâmetro/Curso | 4,625x5,00 polegadas
117 x 127 mm |
Potência | 261 cv
194,6 kW |
Compressão | 15.8:1 |
RPM Nominal | 2200 |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 48 quartos
45,4 L |
Transmissão
Transmissão | |
|---|---|
Transmissão | powershift de três velocidades |
Engrenagens | 12 marchas à frente e 4 à ré |
Embreagem | discos úmidos hidráulicos |
Quatro marchas (1-4) em três faixas de troca de potência, mais marcha a ré. | |
Velocidades | |
|---|---|
 |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus J.I. Case 4690 | |
|---|---|
Frente do trator | 18.4-34 |
Traseira do trator | 18.4-34 |
Dimensões | |
|---|---|
Distância entre eixos | 102 polegadas
259 cm |
Peso operacional | 22310 lbs
10119 kg |
Peso lastreado | 25230 lbs
11444 kg |
Testes
Teste de Trator de Nebraska 1329 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1329 | |
|---|---|
Diesel 12 velocidades 4WD
18 a 26 de outubro de 1979
Link: Arquivo do Teste de Tratores de Nebraska 1329 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 219,62 cv
163,8 kW |
Consumo de combustível | 14,4 galões/hora
54,5 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 189,75 cv
141,5 kW |
Consumo de combustível | 14,2 galões/hora
53,7 litros/hora |
Engrenagem 8 usada para teste de potência. | |
Tração máxima | 24564 lbs
11142 kg |
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para J I Case J.I. Case 4690 com base em sua potência de 260.96289848900494 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Escala Comercial / Grandes Lavouras | High horsepower articulated/4WD field plowing. |
Roçadeira RotativaRoçada e Limpeza | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Escala Comercial / Grandes Lavouras | Large commercial field and roadside mowing operations. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Escala Comercial / Grandes Lavouras | Broad-acre grain tillage for high-drawbar tractors. |
EnfardadeiraFeno e Forragem | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Escala Comercial / Grandes Lavouras | High-capacity commercial forage harvesting (1000 RPM PTO). |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case 4690.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case 4690
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case 4690.
Equivalências convertidas:
Cavalos de força mecânicos (HP)261 hp
Quilowatts (kW)194.6 kW
Cavalos-vapor métricos (CV / PS)264.6 PS
Comparativo com Concorrentes Diretos do Mercado
Compare J.I. Case 4690 com alternativas da mesma época e categoria de potência.
Modelo Atual
J I Case
J.I. Case 4690
Potência do Motor:Diesel (indicada): 261 cv / 194,6 kW
★ Baseline Reference
International HarvesterConcorrente Direto
International Harvester 7488
Potência do Motor:235
Anos de Fabricação:1985 - 1985
Massey FergusonConcorrente Direto
Massey Ferguson 8460
Potência do Motor:235
Anos de Fabricação:2004 - 2007
