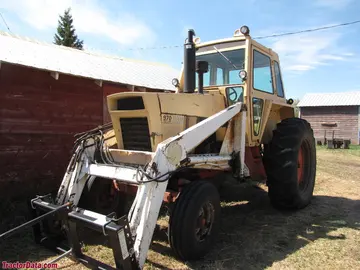

J.I. Case 970
O J.I. Case 970 é um trator produzido pela J I Case. Potência nominal: 93,87 cv 70,0 kW.
Visão Geral
 | 1970 - 1978
Ano do modelo 1970-19731974-1978
Trator de cultura alinhada Série 70
70 Série
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator para culturas em linha | |
Construído em Racine, Wisconsin, EUA | |
Total construído | 8.542 |
J.I. Case 970 Motores | |
|---|---|
J.I. Case 6.6L motor a diesel de 6 cilindros | |
J.I. Case 6.2L 6-cilindros a gasolina | |
Tanque de combustível | 50 gal
189,2 L |
Detalhes do motor ...  | |
Transmissões J.I. Case 970 | |
|---|---|
8 marchas não sincronizadas | |
transmissão parcial de potência de 12 velocidades | |
Detalhes da transmissão...  |
J.I. Case 970 Power | |
|---|---|
Barra de tração (declarado) | 70 cv
52,2 kW |
TDP (declarado) | 86 cv
64,1 kW |
Barra de tração (testada) | 79,90 cv
59,6 kW |
TDF (testado) | 93,87 cv
70,0 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção hidráulica | |
Freios a disco a seco hidráulicos diferenciais | |
Cabine opcional |
Fotos | |
|---|---|
 | |
Fotos J.I. Case 970...  |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Vazão da bomba | 16 gpm
60,6 lpm |
Fluxo total | 24 gpm
90,8 lpm |
Fluxo de direção | 8 gpm
30,3 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 1000 (1.375) |
540/1000 (1,375) | |
Rotações por minuto do motor | 540@1900 |
1000@1900 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos dianteiros | 108 polegadas
274 cm |
Distância entre eixos do triciclo | 101 polegadas
256 cm |
Peso | 10050 a 11190 libras |
Pneu dianteiro | 10.00-16 |
Pneu traseiro | 18,4-38 |
Dimensões completas e pneus...  | |
Números de Série 970 | |
|---|---|
Localização: | Placa no painel de instrumentos |
1970 | 8650001 |
1971 | 8674001 |
1972 | 8691801 |
1973 | 8712001 |
1974 | 8736601 |
1975 | 8770001 |
1976 | 8797501 |
1977 | 8809950 |
1978 | 8830001 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Baterias | 1 (gás) |
2 (diesel) | |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
Manual do Operador de tratores 500B, 600B (9-482) publicado em 1958 | |
Tratores Jet-Age 770-890-970-1070 publicados em 1970, pela J.I. Case | |
Novos tratores Agri-King 970/1070 publicados em 1971, pela J.I. Case | |
Trator Agri King publicado em 1969, pela J.I. Case | |
Guia do comprador para '70 publicado em 1970, pela J.I. Case |
Motor
Opções do motor | |
|---|---|
J.I. Case 6.6L motor a diesel de 6 cilindros | |
J.I. Case 6.2L 6-cilindros a gasolina |
Detalhe do Motor | |
|---|---|
J.I. Case | |
diesel | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,125x5,00 polegadas
105 x 127 mm |
Compressão | 16.5:1 |
RPM Nominal | 1900 (início) |
2000 (tarde) | |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 38 qts
36,0 L |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 377 cc
6.2 L |
Diâmetro/Curso | 4,00x5,00 polegadas
102 x 127 mm |
Filtro de ar | elemento de papel |
Compressão | 7.5:1 |
RPM Nominal | 1900 |
Volts de arranque | 12 |
Transmissão
Opções de transmissão | |
|---|---|
8 marchas não sincronizadas | |
transmissão parcial de potência de 12 velocidades |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 8 marchas para frente e 2 para trás |
Embreagem | 355,6mm disco seco |
Velocidades | |
|---|---|
 |
Transmissão | |
|---|---|
Transmissão | Gama Power Shift |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 12 marchas à frente e 4 à ré |
Embreagem | discos úmidos hidráulicos |
Quatro marchas, cada uma com marcha à ré e uma transmissão powershift com três velocidades para frente. | |
Velocidades | |
|---|---|
 |
Dimensões
Pneus J.I. Case 970 | |
|---|---|
Frente do trator | 10.00-16 |
Traseira do trator | 18,4-38 |
Dimensões | |
|---|---|
Distância entre eixos dianteiros | 108 polegadas
274 cm |
Distância entre eixos do triciclo | 101 polegadas
256 cm |
Comprimento | 162 polegadas
411 cm |
Altura (capô) | 78 polegadas
198 cm |
Distância do solo | 15 polegadas
38 cm |
Peso J.I. Case 970 | |
|---|---|
Operacional | 10050 lbs (gas manual)
4558 kg |
10335 lbs (diesel Power-Shift inicial)
4687 kg | |
11190 lbs (diesel Power-Shift tardio)
5075 kg | |
Testes
Testes de Trator | |
|---|---|
NTTL 1034: diesel 8 marchas 2WD | |
NTTL 1037: diesel 12 velocidades 2WD | |
NTTL 1038: gasolina 12-marchas 2WD | |
NTTL 1039: gasolina 8-marchas 2WD | |
NTTL 1068: diesel 12 marchas 2WD | |
NTTL 1078: diesel 8 marchas 2WD |

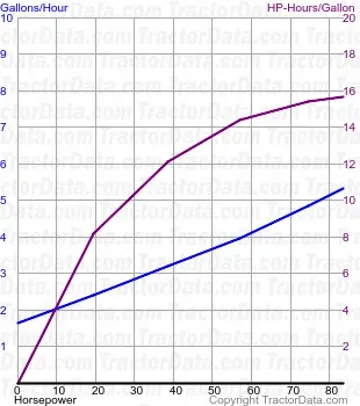

Teste de Trator do Nebraska 1034 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1034 | |
|---|---|
Diesel 8-velocidades 2WD
7 de abril - 27, 1970
Link: Nebraska Tractor Test 1034 file | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 85,70 cv
63,9 kW |
Consumo de combustível | 5,5 gal/hora
20,8 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 69,63 cv
51,9 kW |
Consumo de combustível | 5,4 gal/hora
20,4 l/hora |
Engrenagem 4-Baixa usada para teste de potência. | |
Tração máxima | 10.604 lbs
4809 kg |
Marcha 1-Baixa usada para teste de tração. | |

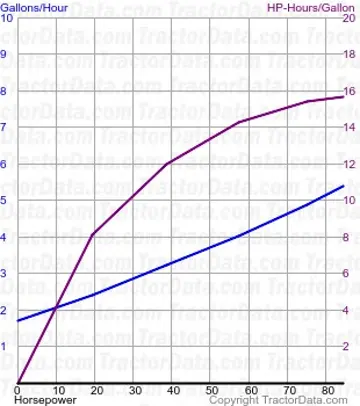

Teste de Trator do Nebraska 1037 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1037 | |
|---|---|
Diesel 12 marchas 2WD
15 - 28 de abril de 1970
Link: Arquivo Nebraska Tractor Test 1037 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 85,31 cv
63,6 kW |
Consumo de combustível | 5,4 gal/hora
20,4 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 71,56 cv
53,4 kW |
Consumo de combustível | 5,3 galões/hora
20,1 l/hora |
Engrenagem 2-Alta usada para teste de potência. | |
Tração máxima | 10.671 lbs
4840 kg |
Engrenagem 1-Int. usada para teste de tração. | |

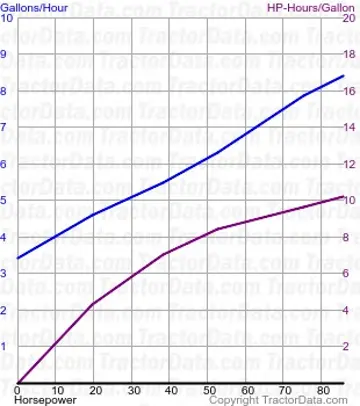

Teste de Trator do Nebraska 1038 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1038 | |
|---|---|
Gasolina 12 marchas 2WD
17 de abril - 5 de maio de 1970
Link: Nebraska Tractor Test 1038 file | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 85,23 cv
63,6 kW |
Consumo de combustível | 8,4 galões/hora
31,8 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 74,6 cv
55,6 kW |
Consumo de combustível | 8,3 galões/hora
31,4 litros/hora |
Engrenagem 2-Alta usada para teste de potência. | |
Tração máxima | 10567 lbs
4793 kg |
Engrenagem 1-Médio usado para teste de tração. | |

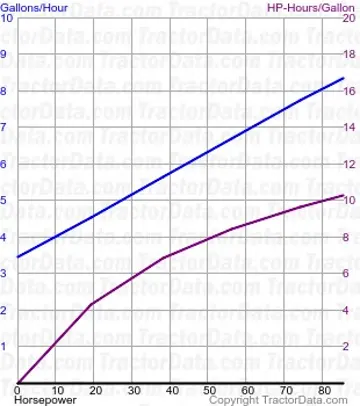

Teste de Trator do Nebraska 1039 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1039 | |
|---|---|
Gasolina 8 marchas 2WD
15 de abril - 5 de maio de 1970
Link: Arquivo Nebraska Tractor Test 1039 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 85,02 cv
63,4 kW |
Consumo de combustível | 8,2 galões/hora
31,0 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 77,20 cv
57,6 kW |
Consumo de combustível | 8,6 galões/hora
32,6 litros/hora |
Engrenagem 4-Baixa usada para teste de potência. | |
Tração máxima | 10540 lbs
4780 kg |
Engrenagem 2-Baixa utilizada para teste de tração. | |

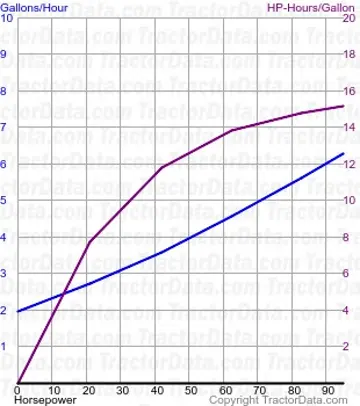

Teste de Trator de Nebraska 1068 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1068 | |
|---|---|
Diesel 12 marchas 2WD
5/6/1971
Link: Teste de Trator de Nebraska 1068 arquivo | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 93,41 cv
69,7 kW |
Consumo de combustível | 6,2 galões/hora
23,5 litros/hora |
Potência na velocidade nominal da TDP | 93,47 cv
69,7 kW |
Consumo de combustível | 6,2 galões/hora
23,5 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 79,85 cv
59,5 kW |
Consumo de combustível | 6,2 galões/hora
23,5 litros/hora |
Engrenagem 2-Alta usada para teste de potência. | |

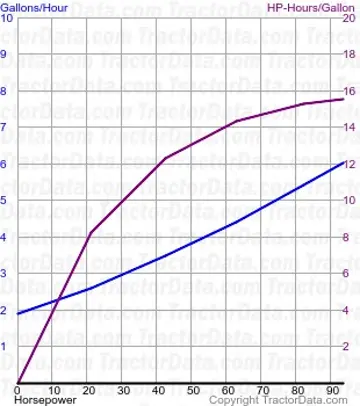

Teste de Trator do Nebraska 1078 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1078 | |
|---|---|
Diesel 8 marchas 2WD
9 de setembro - 21, 1971
Link: Arquivo Nebraska Tractor Test 1078 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 93,87 cv
70,0 kW |
Consumo de combustível | 6.0 gal/hora
22.7 l/hora |
Potência na velocidade nominal da TDP | 92,11 cv
68,7 kW |
Consumo de combustível | 5,9 galões/hora
22,3 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 79,90 cv
59,6 kW |
Consumo de combustível | 5,9 galões/hora
22,3 litros/hora |
Engrenagem 4-Baixa usada para teste de potência. | |
Tração máxima | 10.644 lbs
4828 kg |
Engrenagem 2-Baixa utilizada para teste de tração. | |
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para J I Case J.I. Case 970 com base em sua potência de 93.87154621906654 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Serviço Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 78 to 84 in200 - 215 cm | Serviço Pesado | Heavy commercial tiller with multi-speed gearbox. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Serviço Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case 970.
Autonomia Estimada em Campo: 10.2 hrs
Aproximadamente 10.2 horas de operação contínua a ~75% de carga com tanque cheio (50 gal / 189.3 L).
Consumo Horário Estimado (75% Carga)~4.9 gal/h (18.5 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case 970
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case 970.
Equivalências convertidas:
Cavalos de força mecânicos (HP)93.9 hp
Quilowatts (kW)70 kW
Cavalos-vapor métricos (CV / PS)95.2 PS
