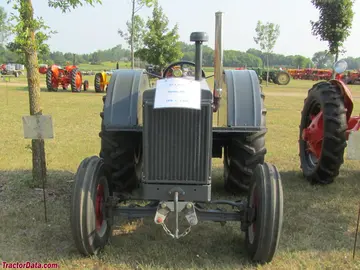

J.I. Case C
O J.I. Case C é um trator produzido pela J I Case.
Visão Geral
 | 1929 - 1940
Série CTrator de padrão elevado
Série C
Trator de esteira padrão |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator de esteira padrão | |
Construído em Racine, Wisconsin, EUA | |
Total construído | 20.478 |
O preço original era de $600 em 1930 | |
Variantes | |
|---|---|
CC | cultura em linha |
CI | industrial |
CO | pomar |
Motor J.I. Case C | |
|---|---|
J.I. Case 4.3L 4-cilindros a gasolina | |
Tanque de combustível | 18 gal
68.1 L |
Combustível aux. | 2 gal
7,6 L |
Detalhes do motor ...  | |
Transmissão J.I. Case C | |
|---|---|
cambio de 3 marchas | |
Detalhes da transmissão...  |
J.I. Case C Power | |
|---|---|
Barra de tração (declarado) | 17 cv
12,7 kW |
Correia (alegado) | 27 cv
20,1 kW |
Arados | 2-3 (35,56 cm) |
Barra de tração (testada) | 21,4 cv
16,0 kW |
Correia (testada) | 29,81 cv
22,2 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Estação do operador aberta |
Fotos | |
|---|---|
 | |
Fotos da J.I. Case C...  |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão Opcional |
Tipo de TDP Traseiro | 535 (1,375) |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 66 polegadas
167 cm |
Peso | 4300 lbs
1950 kg |
Pneu dianteiro | 28-5 |
Pneu traseiro | 42-12 |
Dimensões completas e pneus...  | |
Números de Série C | |
|---|---|
Localização: | Placa de número de série no painel de instrumentos do trator. |
1929 | 300201 |
1930 | 300301 |
1931 | 300401 |
1932 | 300501 |
1933 | 300601 |
1934 | 300701 |
1935 | 300801 |
1936 | 300901 |
1937 | 400001 |
1938 | 4200001 |
1939 | 4300001 |
1940 | 4400001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 10,25 polegadas
26 cm |
Largura | 6,25 polegadas
15 cm |
RPM | 973 |
Velocidade | 2600 pés/min
792,48 metros/min |
Referências | |
|---|---|
 | |
Guia do Comprador de Tratores Ilustrado por Peter Letourneau | |
Avançando com Tudo - Tratores & Equipamentos J.I. Case 1842-1955 por David Erb | |
Novo Poder para uma Nova Era publicado em 1935, pela J.I. Case | |
Os Novos Tratores Case publicados em 1929, pela J.I. Case |
Motor
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 259,5 cc
4,3 L |
Diâmetro/Curso | 3,875 x 5,50 polegadas
98 x 140 mm |
Filtro de ar | banho de óleo |
Compressão | 4.88:1 |
RPM Nominal | 1100 |
Ordem de ignição | 1-2-4-3 |
Capacidade do líquido de arrefecimento | 20 qt
18,9 L |
Folga da vela de ignição | 0,030 polegadas
0,762 mm |
Folga do ponto | 0,020 polegadas
0,508 mm |
Folga da válvula de admissão | 0,010 polegadas*Quente
0,254 mm |
Folga da válvula de escape | 0,012 polegadas*Quente
0,305 mm |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 3 para frente e 1 para trás |
Embreagem | mecânico de disco úmido |
Velocidades | |
|---|---|
 |
Dimensões
Pneus J.I. Case C | |
|---|---|
Frente do trator | aço 28-5 |
Traseira do trator | aço 42-12 |
Dimensões | |
|---|---|
Distância entre eixos | 66 polegadas
167 cm |
Comprimento | 114 polegadas
289 cm |
Largura | 60 polegadas
152 cm |
Altura (capô) | 48 polegadas
121 cm |
Peso | 4300 lbs
1950 kg |
Testes
Teste de Trator do Nebraska 167 | |
|---|---|
Gasolina 2WD
12 - 19 de Agosto de 1929
Link: Nebraska Tractor Test 167 file | |
Potência do cinto (máx) | 29,81 cv
22,2 kW |
Consumo de combustível da correia (máx) | 2,6 galões/hora
9,8 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 21,4 cv
16,0 kW |
Tração máxima | 3.289 lbs
1491 kg |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case C.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case C
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case C.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
