J.I. Case CC
O J.I. Case CC é um trator produzido pela J I Case.
Visão Geral
 | 1929 - 1939
Trator Row-Crop da Série C
Série C
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator para culturas em linha | |
Total construído | 28.656 |
O Case CC foi a versão para culturas em linha do modelo C padrão. Estava disponível com dianteira triciclo, dianteira larga ajustável e dianteira larga fixa. | |
Variantes | |
|---|---|

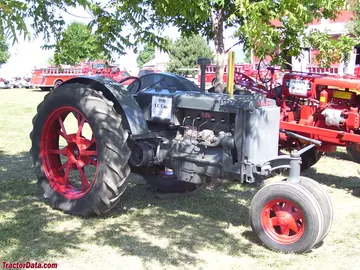

CC-3 | cultura em linha |
CC-4 | eixo dianteiro largo |
CCS | alta colheita |
C | padrão |
Motor J.I. Case CC | |
|---|---|
J.I. Case 4.3L 4-cilindros a gasolina | |
Tanque de combustível | 18 gal
68.1 L |
Combustível aux. | 2 gal
7,6 L |
Detalhes do motor ...  | |
Transmissão J.I. Case CC | |
|---|---|
cambio de 3 marchas | |
Detalhes da transmissão...  |
J.I. Case CC Power | |
|---|---|
Barra de tração (declarado) | 17 cv
12,7 kW |
Correia (alegado) | 27 cv
20,1 kW |
Arados | 2 (14 polegadas) |
Barra de tração (testada) | 22,70 cv
16,9 kW |
Correia (testada) | 28,97 cv
21,6 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção | manual |
Estação do operador aberta. | |
Fotos | |
|---|---|
 | |
Fotos J.I. Case CC...  |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
Tipo de TDP Traseiro | 540 (1.375) |
Rotações por minuto do motor | 536@1100 |
Dimensões e Pneus | |
|---|---|
Peso | 4100 lbs
1859 kg |
Pneu dianteiro | 25x4 |
Pneu traseiro | 48x8 |
Dimensões completas e pneus...  | |

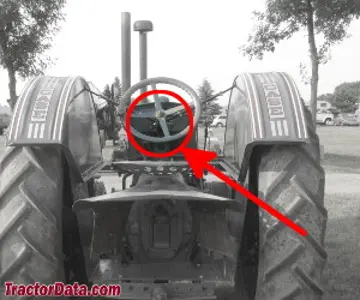

Localização do Número de Série do CC | |
|---|---|
 | |
Placa de número de série no painel de instrumentos do trator. |
Números de Série CC | |
|---|---|
1929 | 300201 |
1930 | 300301 |
1931 | 300401 |
1932 | 300501 |
1933 | 300601 |
1934 | 300701 |
1935 | 300801 |
1936 | 300901 |
1937 | 400001 |
1938 | 4200001 |
1939 | 4300001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 11,75 polegadas
29 cm |
Largura | 6 polegadas
15 cm |
RPM | 846 |
Velocidade | 2500 pés/min
762,00 metros/min |
Referências | |
|---|---|
 | |
Guia do Comprador de Tratores Ilustrado por Peter Letourneau | |
Avançando com Tudo - Tratores & Equipamentos J.I. Case 1842-1955 por David Erb | |
Novo Poder para uma Nova Era publicado em 1935, pela J.I. Case | |
O Novo Modelo "CC" de Trator de Uso Geral publicado em 1930, pela J.I. Case | |
Manual do Trator "CC" (5259) publicado em 1937 |
Motor
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 259,5 cc
4,3 L |
Diâmetro/Curso | 3,875 x 5,50 polegadas
98 x 140 mm |
Compressão | 4.88:1 |
RPM Nominal | 1100 |
Ordem de ignição | 1-2-4-3 |
Capacidade do líquido de arrefecimento | 20 qt
18,9 L |
Óleo do Motor | |
|---|---|
 |
Transmissão
Transmissão | |||
|---|---|---|---|
Tipo | engrenagem | ||
Engrenagens | 3 para frente e 1 para trás | ||
Embreagem | mecânico de disco úmido | ||
Tipo de óleo | SAE 150 | SAE 150 | |
SAE 150 |
|---|
Velocidades | |
|---|---|
 |
Dimensões
Pneus J.I. Case CC | |
|---|---|
Frente do trator | 25x4 aço |
Traseira do trator | 48x8 aço |
Frente do trator | 5.50-16 |
Traseira do trator | 9.00-36 |
Dimensões | |
|---|---|
Comprimento | 137 polegadas
347 cm |
Largura | 48 polegadas
121 cm |
Altura | 56,5 polegadas
143 cm |
Peso | 4100 lbs
1859 kg |
Esteira traseira | 48 a 84 polegadas
121 a 213 cm |
Testes
Teste de Trator do Nebraska 169 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 169 | |
|---|---|
Querosene 3 marchas 2WD
10 - 18 de setembro de 1929
Link: Arquivo Nebraska Tractor Test 169 | |
Potência do cinto (máx) | 28,97 cv
21,6 kW |
Consumo de combustível da correia (máx) | 2,9 gal/hora
11,0 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 22,70 cv
16,9 kW |
Marcha 3 utilizada para teste de potência. | |
Tração máxima | 2.950 lbs
1338 kg |
Marcha 3 usada para teste de tração. | |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case CC.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case CC
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case CC.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
