J.I. Case DC
O J.I. Case DC é um trator produzido pela J I Case.
Visão Geral
 | 1939 - 1953
Trator Row-Crop Série D
Série D
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator para culturas em linha | |
Construído em Racine, Wisconsin, EUA | |
Total construído | 54.925 (DC-3) |
14.016 (DC-4) | |
O preço original era de $2.600 em 1955 | |

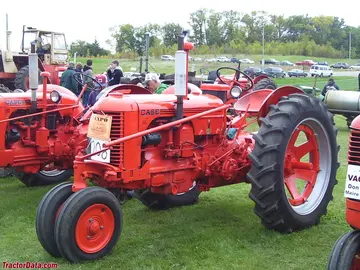

A série DC é composta por dois modelos, o DC-3 com frente estreita e o DC-4 com frente larga | |
Variantes | |
|---|---|
D | padrão de esteira |
CC | cultura em linha |
DC-3 | frontal estreito |
DC-4 | eixo dianteiro largo |
DH | eixo dianteiro sem freios de direção |
Motores J.I. Case DC | |
|---|---|
J.I. Case 4.3L 4-cilindros a gasolina | |
J.I. Case 4.3L 4-cil. GLP | |
Tanque de Combustível a Gás | 19 gal
71,9 L |
17 gal (destilado)
64,3 L | |
Combustível aux. | 2 gal
7,6 L |
Detalhes do motor ...  | |
Transmissão J.I. Case DC | |
|---|---|
cambio de 4 marchas | |
Detalhes da transmissão...  |
J.I. Case Energia CC | |
|---|---|
Barra de tração (declarado) | 33 cv
24,6 kW |
TDP (declarado) | 37 cv
27,6 kW |
Arados | 3 |
Barra de tração (testada) | 33,06 cv
24,7 kW |
Correia (testada) | 37,28 cv
27,8 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos J.I. Case DC...  |
Engate de trator | |
|---|---|
Tipo | Case Eagle Engate |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | contínuo |
ao vivo *Após 1953 | |
Tipo de TDP Traseiro | 540 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos DC3 | 88,875 polegadas
225 cm |
Distância entre eixos DC4 | 74,5 polegadas
189 cm |
Peso | 5300 lbs
2404 kg |
Pneu dianteiro | 5.50-16 |
Pneu traseiro | 11.25-36 |
Dimensões completas e pneus...  | |
Localização do Número de Série DC | |
|---|---|
 | |
Placa de número de série no painel de instrumentos da DC, acima do eixo de direção. |
Números de Série DC | |
|---|---|
1939 | 4300001 |
1940 | 4400001 |
1941 | 4500001 |
1942 | 4600001 |
1943 | 4700001 |
1944 | 4800001 |
1945 | 4900001 |
1946 | 5000001 |
1947 | 5100001 |
1948 | 5200001 |
1949 | 5300001 |
1950 | 5400001 |
1951 | 5500001 |
1952 | 5600001 |
1953 | 5700001 |
1953 | 8300001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 12,25 polegadas
31 cm |
Largura | 7,25 polegadas
18 cm |
RPM | 818 |
Velocidade | 2620 pés/min
798,58 metros/min |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | gerador |
Volts da bateria | 6 |
Referências | |
|---|---|
 | |
Tratores Case Eagle Hitch publicados em 1953, pela J.I. Case |
Motor
Opções do motor | |
|---|---|
J.I. Case 4.3L 4-cilindros a gasolina | |
J.I. Case 4.3L 4-cil. GLP |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 259,5 cc
4,3 L |
Diâmetro/Curso | 3,875 x 5,50 polegadas
98 x 140 mm |
Filtro de ar | banho de óleo |
Compressão | 5.58:1 |
RPM Nominal | 1100 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 26 quartos
24,6 L |
Detalhe do Motor | |
|---|---|
J.I. Case | |
Gás LP | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 259,5 cc
4,3 L |
Diâmetro/Curso | 3,875 x 5,50 polegadas
98 x 140 mm |
Volts de arranque | 6 |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 4 marchas para frente e 1 para trás |
Embreagem | mecânico de disco úmido |
Velocidades | |
|---|---|
Com pneus traseiros 9.00-36. | |
 |
Dimensões
Pneus J.I. Case DC | |
|---|---|
Frente do trator | 5.50-16 |
Traseira do trator | 11.25-36 |
Frente do trator | 25x4 (aço) |
Traseira do trator | 48x2,50 (aço) |
Dimensões | |
|---|---|
Distância entre eixos DC3 | 88,875 polegadas
225 cm |
Distância entre eixos DC4 | 74,5 polegadas
189 cm |
Comprimento DC3 | 144 polegadas
365 cm |
Comprimento DC4 | 130 polegadas
330 cm |
Largura | 80,75 polegadas
205 cm |
Altura (capô) | 58 polegadas
147 cm |
Peso | 5300 lbs
2404 kg |
Folga DC4 (eixo dianteiro) | 14 polegadas
35 cm |
Folga (eixo traseiro) | 24,75 polegadas
62 cm |
Esteira dianteira | 9,5 a polegadas
24 a 0 cm |
Esteira traseira | 48 a 84 polegadas
121 a 213 cm |
Testes

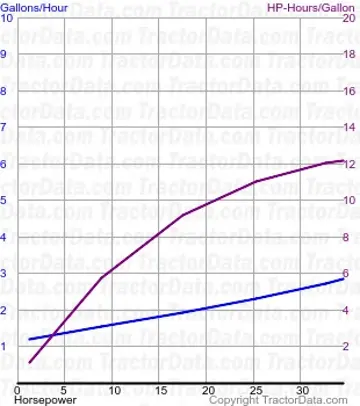

Teste de Trator do Nebraska 340 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 340 | |
|---|---|
Gasolina 4 marchas 2WD
18 de abril - 4 de maio de 1940
Link: Arquivo Nebraska Tractor Test 340 | |
Potência do cinto (máx) | 37,28 cv
27,8 kW |
Consumo de combustível da correia (máx) | 3,4 galões/hora
12,9 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 33,06 cv
24,7 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4,128 lbs
1872 kg |
Marcha 1 utilizada para teste de tração. | |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case DC.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case DC
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case DC.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
