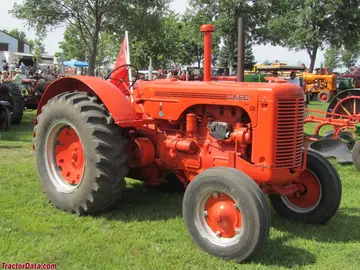

J.I. Case LA
O J.I. Case LA é um trator produzido pela J I Case.
Visão Geral
 | 1940 - 1953
Pneumático padrão
Trator de esteira padrão |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator de esteira padrão | |
Construído em Racine, Wisconsin, EUA | |
Total construído | 35.493 |
A robust Case LA frequentemente era candidata a ser recondicionada com um motor Detroit Diesel 3-71. | |
Variantes | |
|---|---|
LA | fazenda |
LAI | industrial |
Motores J.I. Case LA | |
|---|---|
J.I. Case 6.6L 4 cilindros gasolina | |
Combustível do trator J.I. Case 6.6L 4 cilindros | |
J.I. Case 6.6L 4-cilindros GLP | |
Tanque de combustível | 31 gal (gas)
117,3 L |
29 gal (combustível do trator)
109.8 L | |
Combustível aux. | 2 gal
7,6 L |
Detalhes do motor ...  | |
Transmissão J.I. Case LA | |
|---|---|
4 velocidades não sincronizadas | |
Detalhes da transmissão...  |
J.I. Case LA Power | |
|---|---|
Barra de tração (declarado) | 51 cv
38,0 kW |
Correia (alegado) | 58 cv
43,3 kW |
Arados | 5 |
Barra de tração (testada) | 51,73 cv
38,6 kW |
Correia (testada) | 59,60 cv
44,4 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios a disco mecânicos diferenciais | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos da J.I. Case LA...  |
Tomada de Potência (TDP) | |
|---|---|
Tipo de TDP Traseiro | 550 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 82 polegadas
208 cm |
Peso | 7515 lbs
3408 kg |
Pneu dianteiro | 7.50-18 |
Pneu traseiro | 15-30 |
Dimensões completas e pneus...  | |
Números de Série LA | |
|---|---|
1940 | 4400001 |
1941 | 4500001 |
1942 | 4600001 |
1943 | 4700001 |
1944 | 4800001 |
1945 | 4900001 |
1946 | 5000001 |
1947 | 5100001 |
1948 | 5200001 |
1949 | 5300001 |
1950 | 5400001 |
1951 | 5500001 |
1952 | 5600001 |
1953 | 5700001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 13 polegadas
33 cm |
Largura | 8,25 polegadas
20 cm |
RPM | 814 |
Velocidade | 844,30 metros/min |
Referências | |
|---|---|
 | |
4 Ótimos Tratores publicados em 1945, pela J.I. Case |
Motor
Opções do motor | |
|---|---|
J.I. Case 6.6L 4 cilindros gasolina | |
Combustível do trator J.I. Case 6.6L 4 cilindros | |
J.I. Case 6.6L 4-cilindros GLP |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 403,2 cc
6,6 L |
Diâmetro/Curso | 4.625x6.00 polegadas
117 x 152 mm |
Filtro de ar | banho de óleo |
Compressão | 4.83:1 |
RPM Nominal | 1100 |
Ordem de ignição | 1-3-4-2 |
Volts de arranque | 6 |
Capacidade de óleo | 15 litros
14,2 L |
Capacidade do líquido de arrefecimento | 61 qts
57,7 L |
Folga da vela de ignição | 0,030 polegadas
0,762 mm |
Folga da válvula de admissão | 0,018 polegadas*Frio
0,457 mm |
Folga da válvula de escape | 0,018 polegadas*Frio
0,457 mm |
Detalhe do Motor | |
|---|---|
J.I. Case | |
combustível do trator | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 403,2 cc
6,6 L |
Diâmetro/Curso | 4,625x6 polegadas
117 x 152 mm |
Filtro de ar | banho de óleo |
Compressão | 4,09 : 1 |
RPM Nominal | 1100 |
Ordem de ignição | 1-3-2-4 |
Volts de arranque | 6 |
Capacidade de óleo | 15 litros
14,2 L |
Folga da vela de ignição | 0,030 polegadas
0,762 mm |
Folga da válvula de admissão | 0,018 polegadas
0,457 mm |
Folga da válvula de escape | 0,018 polegadas
0,457 mm |
Detalhe do Motor | |
|---|---|
J.I. Case | |
Gás LP | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 403,2 cc
6,6 L |
Diâmetro/Curso | 4.625x6.00 polegadas
117 x 152 mm |
Filtro de ar | banho de óleo |
Compressão | 7.58:1 |
RPM Nominal | 1150 |
Ordem de ignição | 1-3-2-4 |

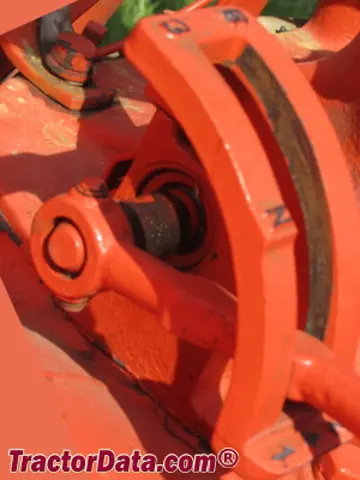

Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 4 marchas para frente e 1 para trás |
Embreagem | mecânico de disco úmido |
Velocidades | |
|---|---|
 |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus J.I. Case LA | |
|---|---|
Frente do trator | 7.50-18 |
Traseira do trator | 15-30 |
Frente do trator | 30x6 (aço) |
Traseira do trator | 14-30 |
48x12 (aço) | |
Dimensões | |
|---|---|
Distância entre eixos | 82 polegadas
208 cm |
Comprimento | 140 polegadas
355 cm |
Largura | 67 polegadas (aço)
170 cm |
76,75 polegadas (borracha)
194 cm | |
Altura (capô) | 58,5 polegadas (aço)
148 cm |
59,5 polegadas (borracha)
151 cm | |
Peso operacional | 7515 lbs
3408 kg |
Peso lastreado | 10860 lbs
4926 kg |
Testes
Testes de Trator | |
|---|---|
NTTL 480: gasolina 4-marchas 2WD | |
NTTL 481: combustível do trator 4 marchas 2WD | |
NTTL 482: Gás LP 4 marchas 2WD |

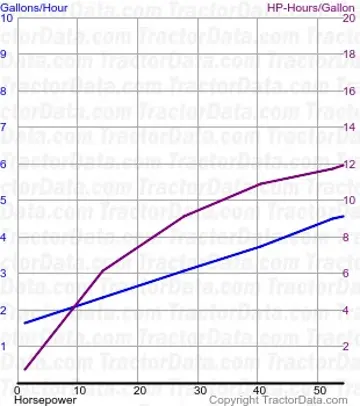

Teste de Trator do Nebraska 480 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 480 | |
|---|---|
Gasolina 4 marchas 2WD
15 - 28 de agosto de 1952
Link: Arquivo Nebraska Tractor Test 480 | |
Potência do cinto (máx) | 58,53 cv
43,6 kW |
Consumo de combustível da correia (máx) | 5.8 gal/hora
22.0 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 51,68 cv
38,5 kW |
Marcha 3 utilizada para teste de potência. | |
Tração máxima | 6.659 lbs
3020 kg |
Marcha 1 utilizada para teste de tração. | |

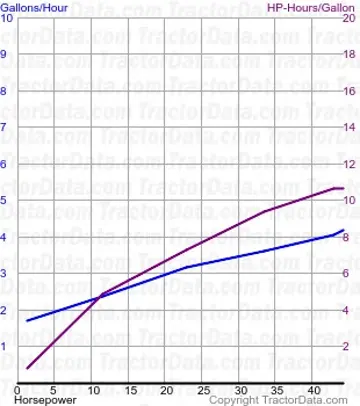

Teste de Trator do Nebraska 481 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 481 | |
|---|---|
Trator combustível 4 marchas 2WD
18 de agosto - 29 de agosto de 1952
Link: Arquivo Nebraska Tractor Test 481 | |
Potência do cinto (máx) | 48,86 cv
36,4 kW |
Consumo de combustível da correia (máx) | 5,0 gal/hora
18,9 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 44,51 cv
33,2 kW |
Marcha 3 utilizada para teste de potência. | |
Tração máxima | 6.444 lbs
2922 kg |
Marcha 1 utilizada para teste de tração. | |

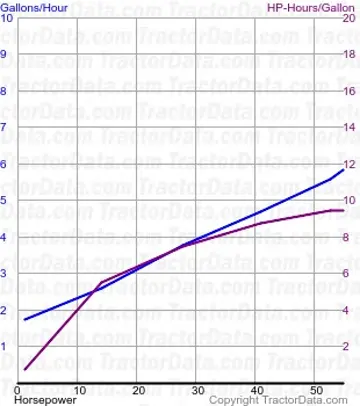

Teste de Trator do Nebraska 482 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 482 | |
|---|---|
Gás LP 4 marchas 2WD
21 de agosto - 6 de setembro de 1952
Link: Arquivo Nebraska Tractor Test 482 | |
Potência do cinto (máx) | 59,60 cv
44,4 kW |
Consumo de combustível da correia (máx) | 6,7 galões/hora
25,4 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 51,73 cv
38,6 kW |
Marcha 3 utilizada para teste de potência. | |
Tração máxima | 6,874 lbs
3118 kg |
Marcha 1 utilizada para teste de tração. | |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case LA.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case LA
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case LA.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
