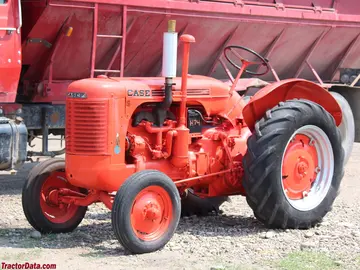

J.I. Case S
O J.I. Case S é um trator produzido pela J I Case.
Visão Geral
 | 1941 - 1952
Trator de padrão de piso
Trator de esteira padrão |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator de esteira padrão | |
Construído em Racine, Wisconsin, EUA | |
O modelo S foi a versão padrão de frente larga da série S. O SC foi a versão para plantio em linha. | |
Variantes | |
|---|---|
Sim | padrão |
SC | cultura em linha |
SC-3 | triciclo para plantio em linhas |
SC-4 | fixa-plantio em linha |
SIM | industrial |
SU | pomar |
Motores J.I. Case | |
|---|---|
J.I. Case 2.5L 4-cilindros a gasolina | |
J.I. Case 2.7L 4-cilindros a gasolina | |
Tanque de combustível | 14 gal
53,0 L |
Combustível aux. | 1,25 gal
4,7 L |
Detalhes do motor ...  | |
Transmissão J.I. Case S | |
|---|---|
4 velocidades não sincronizadas | |
Detalhes da transmissão...  |
J.I. Case S Power | |
|---|---|
Barra de tração (declarado) | 16 cv
11,9 kW |
Correia (alegado) | 21 cv
15,7 kW |
Arados | 2 (14 polegadas) |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios a disco | |
Estação do operador aberta. Assento de cuba de aço com suspensão a mola. |
Fotos | |
|---|---|
 | |
Fotos da J.I. Case S...  |
Engate de trator | |
|---|---|
Tipo | Case Eagle Engate |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | contínuo |
ao vivo *Após 1953 | |
Tipo de TDP Traseiro | 541 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 66 polegadas
167 cm |
Peso | 1984 kg
4376 lbs |
Pneu dianteiro | 5.00-15 |
Pneu traseiro | 11-26 |
Dimensões completas e pneus...  | |

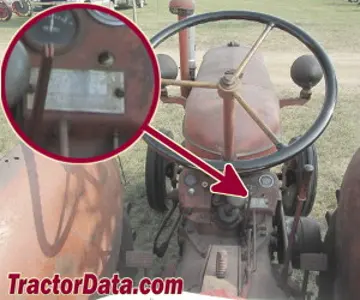

Localização do Número de Série S | |
|---|---|
 | |
Placa de número de série no painel de instrumentos do trator. |
Números de Série | |
|---|---|
1941 | 4500001 |
1942 | 4600001 |
1943 | 4700001 |
1944 | 4800001 |
1945 | 4900001 |
1946 | 5000001 |
1947 | 5100001 |
1948 | 5200001 |
1949 | 5300001 |
1950 | 5400001 |
1951 | 5500001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 9,25 polegadas
23 cm |
Largura | 6,375 polegadas
16 cm |
RPM | 1078 |
Velocidade | 2600 pés/min
792,48 metros/min |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | gerador |
Volts da bateria | 6 |
Referências | |
|---|---|
 | |
Tratores Case Eagle Hitch publicados em 1953, pela J.I. Case | |
Novos tratores Case "S" Series publicados em 1941, pela J.I. Case | |
Modelo Tractores da Série "S" publicados en 1950, por J.I. Case | |
4 Ótimos Tratores publicados em 1945, pela J.I. Case |
Motor
Opções do motor | |
|---|---|
J.I. Case 2.5L 4-cilindros a gasolina | |
J.I. Case 2.7L 4-cilindros a gasolina |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
arrefecido a líquido | |
Motor original, usado até 1953. | |
Deslocamento | 153,9 polegadas cúbicas
2,5 L |
Diâmetro/Curso | 3.50x4.00 polegadas
89 x 102 mm |
Filtro de ar | banho de óleo |
RPM Nominal | 1550 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 16 litros
15.1 L |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
arrefecido a líquido | |
O motor maior, de 2,7L, foi introduzido em 1953 no J.I. Case S. | |
Deslocamento | 165,1 cm³
2,7 L |
Diâmetro/Curso | 3,625 x 4,00 polegadas
92 x 102 mm |
Filtro de ar | banho de óleo |
RPM Nominal | 1550 |
Volts de arranque | 6 |
Motor J.I. Case S | |
|---|---|
 |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 4 marchas para frente e 1 para trás |
Embreagem | mecânico de disco úmido |
Velocidades | |
|---|---|
Com pneus traseiros 11-26. | |
 |
Dimensões
Pneus J.I. Case S | |
|---|---|
Frente do trator | 5.00-15 |
Traseira do trator | 11-26 |
Frente do trator | 25x4 (aço) |
Traseira do trator | 42x8 (aço) |
Dimensões | |
|---|---|
Distância entre eixos | 66 polegadas
167 cm |
Comprimento | 275 cm
108,5 polegadas |
Largura | 56,25 polegadas
142 cm |
Altura (capô) | 51 polegadas
129 cm |
Peso | 1984 kg
4376 lbs |
Folga (eixo dianteiro) | 11,25 polegadas
28 cm |
Folga (eixo traseiro) | 18,75 polegadas
47 cm |
Esteira traseira | 47,5 polegadas
120 cm |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case S.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case S
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case S.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
