J.I. Case SC
O J.I. Case SC é um trator produzido pela J I Case.
Visão Geral
 | 1941 - 1954
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator para culturas em linha | |
Construído em Racine, Wisconsin, EUA | |
Total construído | 58.991 |
O preço original era de $1.700 em 1955 | |
Variantes | |
|---|---|
Sim | padrão |
SC | cultura em linha |

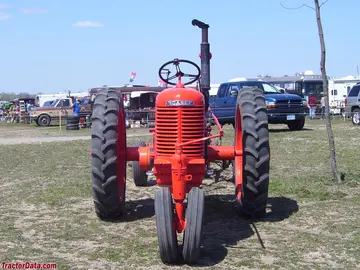

SC-3 | triciclo para plantio em linhas |
SC-4 | fixa-plantio em linha |
SIM | industrial |
SU | pomar |
Motores J.I. Case SC | |
|---|---|
J.I. Case 2.5L 4 cilindros diesel | |
J.I. Case 2.7L 4-cilindros a gasolina | |
Combustível do trator J.I. Case 2.7L 4 cilindros | |
Tanque de combustível | 14 gal
53,0 L |
Combustível aux. | 1,25 gal
4,7 L |
Detalhes do motor ...  | |
Transmissão J.I. Case SC | |
|---|---|
4 velocidades não sincronizadas | |
Detalhes da transmissão...  |
J.I. Case SC Power | |
|---|---|
Barra de tração (declarado) | 19 cv
14,2 kW |
TDP (declarado) | 22 cv
16,4 kW |
Arados | 2 * 35,56 cm |
Barra de tração (testada) | 27,68 cv
20,6 kW |
Correia (testada) | 31,71 cv
23,6 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios a disco | |
Estação do operador aberta. Assento de aço com suspensão a mola. Assento acolchoado com suspensão de borracha torsional após 1952. |
Fotos | |
|---|---|
 | |
Fotos J.I. Case SC...  |
Engate de trator | |
|---|---|
Tipo | Case Eagle Engate |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | contínuo |
ao vivo *Após 1953 | |
Tipo de TDP Traseiro | 540 *1,125 polegadas até 1943, 1,375 polegadas a partir do número de série 4706368. |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 83,5 polegadas
212 cm |
Peso | 4200 lbs
1905 kg |
Pneu dianteiro | 5.00x15 |
Pneu traseiro | 10x38 |
Dimensões completas e pneus...  | |

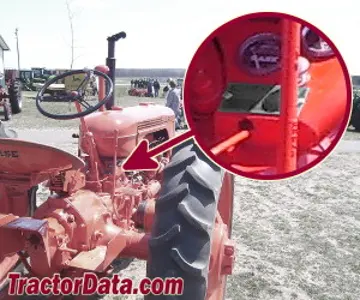

Localização do Número de Série SC | |
|---|---|
 | |
painel de instrumentos |
Números de série SC | |
|---|---|
1941 | 4500001 |
1942 | 4600001 |
1943 | 4700001 |
1944 | 4800001 |
1945 | 4900001 |
1946 | 5000001 |
1947 | 5100001 |
1948 | 5200001 |
1949 | 5300001 |
1950 | 5400001 |
1951 | 5500001 |
1952 | 5600001 |
1953 | 5700001 |
1954 | 8035001 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 9,25 polegadas
23 cm |
Largura | 6,375 polegadas
16 cm |
RPM | 1078 |
Velocidade | 2600 pés/min
792,48 metros/min |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | gerador |
Volts da bateria | 6 |
Referências | |
|---|---|
 | |
Tratores Case Eagle Hitch publicados em 1953, pela J.I. Case | |
Novos tratores Case "S" Series publicados em 1941, pela J.I. Case | |
Modelo Tractores da Série "S" publicados en 1950, por J.I. Case | |
Novo Modelo "SC" Trator publicado em 1953, pela J.I. Case |
Motor
Opções do motor | |
|---|---|
J.I. Case 2.5L 4 cilindros diesel | |
J.I. Case 2.7L 4-cilindros a gasolina | |
Combustível do trator J.I. Case 2.7L 4 cilindros |
Detalhe do Motor | |
|---|---|
J.I. Case | |
destilado | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 153,9 polegadas cúbicas
2,5 L |
Diâmetro/Curso | 3.50x4.00 polegadas
89 x 102 mm |
RPM Nominal | 1550 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 16 litros
15.1 L |
Detalhe do Motor | |
|---|---|
J.I. Case | |
gasolina | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Motor maior, usado em 1953 (S/N 8027115) | |
Deslocamento | 165,1 cm³
2,7 L |
Diâmetro/Curso | 3,875x4,00 polegadas
98 x 102 mm |
Filtro de ar | banho de óleo |
Compressão | 6,25:1 |
RPM Nominal | 1600 |
Volts de arranque | 6 |
Motor J.I. Case SC | |
|---|---|
 |
Detalhe do Motor | |
|---|---|
J.I. Case | |
combustível do trator | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Motor maior, usado em 1953 (S/N 8027115) | |
Deslocamento | 165,1 cm³
2,7 L |
Diâmetro/Curso | 3,625 x 4,00 polegadas
92 x 102 mm |
Compressão | 4.8:1 |
RPM Nominal | 1600 |
Volts de arranque | 6 |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 4 marchas para frente e 1 para trás |
Embreagem | mecânico de disco úmido |
Velocidades | |
|---|---|
Com pneus de 10-38 anos. | |
 |

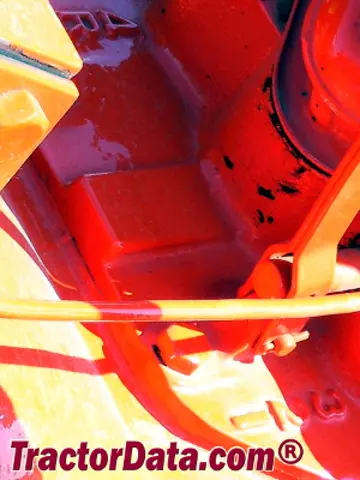

Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus J.I. Case SC | |
|---|---|
Frente do trator | 5.00x15 |
5.50x16 (posterior) | |
Traseira do trator | 10x38 |
Frente do trator | 7.50x10 *Pneu dianteiro único |
Traseira do trator | 10x38 |
Dimensões | |
|---|---|
Distância entre eixos | 83,5 polegadas
212 cm |
Comprimento | 136,25 polegadas
346 cm |
Largura | 76,6 polegadas
194 cm |
Altura (capô) | 56,5 polegadas
143 cm |
Peso | 4200 lbs
1905 kg |
Folga (eixo traseiro) | 23,875 polegadas
60 cm |
Esteira dianteira | 56 a 80 polegadas
142 a 203 cm (frontal largo) |
Esteira traseira | 44 a 80 polegadas
111 a 203 cm |
Esteira traseira | 44 a 94 polegadas
111 a 238 cm (eixo longo) |
Testes
Testes de Trator | |
|---|---|
NTTL 367: 2,5L diesel 4 marchas 2WD | |
NTTL 496: 2,7L gasolina 4 marchas 2WD | |
NTTL 497: 2.7L trator combustível 4-marchas 2WD |

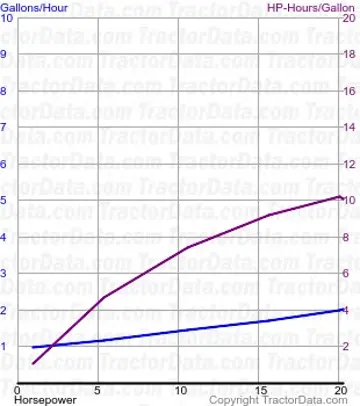

Teste de Trator do Nebraska 367 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 367 | |
|---|---|
2,5L destilado 4 marchas 2WD
29 de abril - 16 de maio de 1941
Link: Arquivo Nebraska Tractor Test 367 | |
Potência do cinto (máx) | 22,29 cv
16,6 kW |
Consumo de combustível da correia (máx) | 2,3 galões/hora
8,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 19,44 cv
14,5 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 1436 kg
3166 lbs |
Marcha 1 utilizada para teste de tração. | |

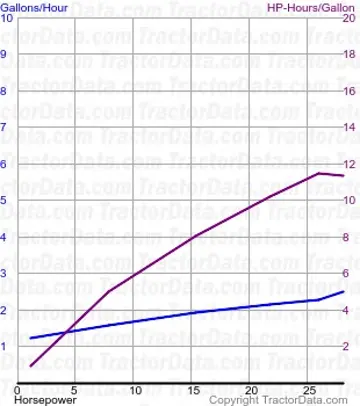

Teste de Trator do Nebraska 496 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 496 | |
|---|---|
2.7L gasolina 4 marchas 2WD
15 a 20 de junho de 1953
Link: Arquivo Nebraska Tractor Test 496 | |
Potência do cinto (máx) | 31,71 cv
23,6 kW |
Consumo de combustível da correia (máx) | 3,0 galões/hora
11,4 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 27,68 cv
20,6 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4072 lbs
1847 kg |
Marcha 1 utilizada para teste de tração. | |

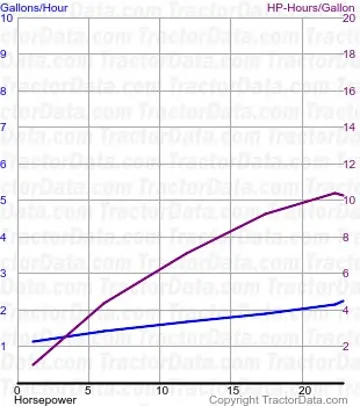

Teste de Trator do Nebraska 497 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 497 | |
|---|---|
Combustível de 2,7L para trator, 4 marchas, 2WD
16 a 26 de junho de 1953
Link: Arquivo Nebraska Tractor Test 497 | |
Potência do cinto (máx) | 25,0 cv
18,6 kW |
Consumo de combustível da correia (máx) | 2,9 gal/hora
11,0 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 23,25 cv
17,3 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 3.226 lbs
1463 kg |
Marcha 1 utilizada para teste de tração. | |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case SC.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case SC
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case SC.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
