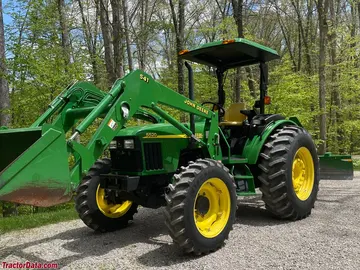

John Deere 5520
O John Deere 5520 é um trator produzido pela John Deere. Potência nominal: Diesel (indicada): 89 cv / 66,4 kW.
Visão Geral
 | 2001 - 2004
5000 Trator da Série Vinte Utility
5000 Série Vinte
Trator utilitário |
|---|
Produção | |
|---|---|
Fabricante | John Deere |
Trator utilitário | |
Construído em Augusta, Geórgia, EUA | |
Preço original | R$ 31.000 (2004) |
Variantes | |
|---|---|
5520 | utilitário |
5520N | chassi estreito |
5520HC | alta-colheita |
Motor John Deere 5520 | |
|---|---|
John Deere 4.5L 4-cilindro diesel | |
Detalhes do motor ...  |
Transmissões John Deere 5520 | |
|---|---|
marchas de colarinho de 9 velocidades | |
9 marchas parcialmente sincronizadas | |
power shuttle de 12 velocidades | |
Detalhes da transmissão...  |
John Deere 5520 Power | |
|---|---|
Motor | 89 cv
66,4 kW |
TDP (declarado) | 75 cv
55,9 kW |
TDF (testado) | 82,24 cv
61,3 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Direção | potência hidrostática |
Freios a disco úmidos hidráulicos | |
ROPS com plataforma de montagem por cima. ROPS opcional com plataforma isolada (IOOS). Cabine opcional. | |
Fotos | |
|---|---|
 | |
Fotos de John Deere 5520...  |
Capacidade | |
|---|---|
Combustível | 22 gal (ROPS início)
83,3 L |
25 gal (ROPS tardia)
94,6 L | |
27 gal (IOOS/cab pequeno)
102.2 L | |
29,5 gal (IOOS/cab grande)
111,7 L | |
Sistema hidráulico | 10 gal
37.9 L |
11,5 gal (PowrReverser)
43,5 L | |
Eixo dianteiro | 6,6 qts
6,2 L |
Cubos dianteiros | 0,74 qts (cada)
0,7 L |
Diferencial dianteiro | 5,2 qts
4,9 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 10 gal
37.9 L |
11,5 gal (PowrReverser)
43,5 L | |
Pressão | 2800 psi
193,1 bar |
Válvulas | de 2 a 3 |
Vazão da bomba | 15,9 gpm
60,2 lpm |
Fluxo de direção | 6,6 gpm
25,0 lpm |
Pressão da direção. | 1900 psi
131,0 bar |
Engate de trator | |
|---|---|
Tipo Traseiro | II/I |
Elevação traseira (a 24"/610mm) | 3,374 lbs
1530 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540 |
540/540E | |
Rotações por minuto do motor | 540@2400 |
540E@1700 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos do ROPS | 85,7 polegadas
217 cm |
2WD Cab Distância entre eixos | 85 polegadas
215 cm |
4x4 cab Distância entre eixos | 86 polegadas
218 cm |
Peso | 4809 a 7264 libras |
Pneu dianteiro | 7.50-16 |
Pneu traseiro | 16.9-30 |
Dimensões completas e pneus...  | |
Implementos John Deere 5520 | |
|---|---|
carregador frontal | |
retroescavadeira | |
Detalhes do anexo...  |
5520 Números de Série | |
|---|---|
Localização: | A placa de número de série do trator está no lado direito do chassi, acima do eixo dianteiro. |
2002 | 250001 |
2003 | 350001 |
2004 | 450001 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 65 |
CCA da bateria | 700 (início) |
950 (tarde) | |
Volts da bateria | 12 |
Grupo da Bateria | 31 |
Referências | |
|---|---|
 | |
Tratores da Série 5020 publicados em 2004, pela John Deere |
Motor
Detalhe do Motor | |
|---|---|
John Deere 4045D | |
diesel turboalimentado | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 276 cil
4,5 L |
Diâmetro/Curso | 4,19x5,00 polegadas
106 x 127 mm |
Potência | 89 cv
66,4 kW |
Compressão | 17.0:1 |
RPM Nominal | 2400 |
RPM em marcha lenta | 825-2625 |
RPM de Operação | 1600-2400 |
Torque | 227,2 lb-ft
308,1 Nm |
Torque RPM | 1500 |
Ordem de ignição | 1-3-4-2 |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 11,4 qts
10,8 L |
Folga da válvula de admissão | 0,014 polegadas
0,356 mm |
Folga da válvula de escape | 0,018 polegadas
0,457 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 9 litros
8.5 L |
Troca de óleo | 100 h |
Transmissão
Opções de transmissão | |
|---|---|
marchas de colarinho de 9 velocidades | |
9 marchas parcialmente sincronizadas | |
power shuttle de 12 velocidades |
Transmissão | |
|---|---|
Fabricante | John Deere |
Tipo | mudança de colar |
Engrenagens | 9 marchas para frente e 3 para trás |
Embreagem | disco seco |
Capacidade de óleo | 40 litros
37,9 L |
Três marchas (1-3) mais ré (R) em três faixas (A-C). O trator deve estar parado e a embreagem utilizada para trocar de marcha ou faixa. | |
Velocidades | |
|---|---|
Com pneus traseiros 16.9-30 R1. | |
 |
Transmissão | |
|---|---|
Transmissão | John Deere SyncShuttle |
Tipo | parcialmente sincronizado |
Engrenagens | 9 marchas para frente e 3 para trás |
Embreagem | disco seco |
Capacidade de óleo | 40 litros
37,9 L |
Três marchas (1-3) mais marcha à ré (R) em três faixas (A-C). As trocas de marcha e direção são sincronizadas, permitindo a troca em movimento com a embreagem. O trator deve estar parado e a embreagem utilizada para trocar as faixas. | |
Velocidades | |
|---|---|
Com pneus traseiros 16.9-30 R1. | |
 |
Transmissão | |
|---|---|
Transmissão | John Deere PowrReverser |
Tipo | power shuttle |
Engrenagens | 12 para frente e para trás |
Embreagem | disco úmido |
Capacidade de óleo | 46 qts
43,5 L |
Quatro marchas (1-4) em três faixas (A-C) com alavanca direcional do lado esquerdo. As mudanças de direção à frente-para-trás podem ser feitas em movimento, sem a embreagem. As trocas de marchas são sincronizadas. É necessário parar o trator para mudar de faixa. | |
Velocidades | |
|---|---|
Com pneus traseiros 16.9-30 R1. | |
 |
Dimensões
Pneus John Deere 5520 | |
|---|---|
Frente do trator | 7.50-16 |
Traseira do trator | 16.9-30 |
Dimensões | |
|---|---|
Distância entre eixos do ROPS | 85,7 polegadas
217 cm |
2WD Cab Distância entre eixos | 85 polegadas
215 cm |
4x4 cab Distância entre eixos | 86 polegadas
218 cm |
Comprimento do ROPS | 151,5 polegadas
384 cm |
Comprimento da cabine 2WD | 145,5 polegadas
369 cm |
Comprimento da cabine 4WD | 148 polegadas
375 cm |
Largura da Proteção contra Rolagem | 74,1 polegadas
188 cm |
Largura da Cabine | 77,3 polegadas
196 cm |
Distância ao solo 2WD | 18,8 polegadas
47 cm |
Tração 4WD, altura do solo | 17,7 polegadas
44 cm |
Peso John Deere 5520 | |
|---|---|
2WD anda sobre ROPS Embarque | 4.809 lbs
2181 kg |
4WD transposição ROPS Embarque | 5.849 lbs
2653 kg |
2WD IOOS ROPS Frete | 5.124 lbs
2324 kg |
4WD IOOS ROPS Transporte | 6.164 lbs
2795 kg |
Cabine 2WD para envio | 6.224 lbs
2823 kg |
Envio de cabine 4WD | 7.264 lbs
3294 kg |
Desenho Máximo na Barra de Tração | 1,675 lbs (estendido)
759 kg |
2.470 lbs (retraído)
1120 kg | |
Eixo dianteiro máximo | 4.700 lbs (2WD)
2.131 kg |
7.050 lbs (2WD com carregador)
3.197 kg | |
4.620 lbs (4WD)
2095 kg | |
6.210 lbs (4WD com carregador)
2816 kg | |
Eixo traseiro máximo | 8.360 lbs
3792 kg |
John Deere 5520 Altura | |
|---|---|
Volante de direção em cruzada | 65,6 polegadas
166 cm |
Volante IOOS | 72,1 polegadas
183 cm |
Capô 2WD | 53,8 polegadas
136 cm |
Capô 4WD | 55,5 polegadas
140 cm |
ROPS | 96,8 polegadas
245 cm |
IOOS ROPS | 104,6 polegadas
265 cm |
Altura (ROPS Dobrado) | 78,5 polegadas
199 cm |
Altura IOOS (ROPS dobrável) | 85,6 polegadas
217 cm |
Cabine | 100,4 polegadas
255 cm |
Testes

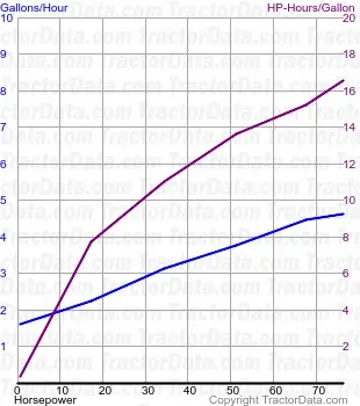

Teste de Trator do Nebraska 1757 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1757 | |
|---|---|
Diesel 9-marchas 4WD
16 - 19 de outubro de 1998
Link: Nebraska Tractor Test 1757 file | |
Desempenho da TDP | |
Potência máxima | 82,24 cv
61,3 kW |
Consumo de combustível | 4,4 galões/hora
16,7 l/hora |
Potência na velocidade nominal do motor | 76,24 cv
56,9 kW |
Consumo de combustível | 4,6 galões/hora
17,4 litros/hora |
Acessórios
Visão geral dos anexos | |
|---|---|
John Deere 521 carregadeira | |
John Deere 541 carregadeira | |
Retroescavadeira |
John Deere 49 Escavadora Retro | |
|---|---|
Tipo retroescavadeira | John Deere 49 Escavadora Retro |
Peso | 1533 lbs*Peso da retroescavadora sem balde.
695 kg |
Altura de transporte | 94 polegadas
238 cm |
Profundidade de escavação plana de 2 pés | 115 polegadas
292 cm |
Alcance a partir do pivô | 149 polegadas
378 cm |
Altura de carregamento | 92 polegadas
233 cm |
Rotação da Caçamba | 180° |
Arco de Balanço | 180° |
Força do balde | 4575 lbs
2075 kg |
Força da vareta de medição | 3175 lbs
1440 kg |
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para John Deere 5520 com base em sua potência de 89.04386669922884 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | Serviço Pesado | Suitable for medium loam and stubble turnover. |
Roçadeira RotativaRoçada e Limpeza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Serviço Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 78 to 84 in200 - 215 cm | Serviço Pesado | Heavy commercial tiller with multi-speed gearbox. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Serviço Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para John Deere 5520.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações John Deere 5520
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para John Deere 5520.
Equivalências convertidas:
Cavalos de força mecânicos (HP)89 hp
Quilowatts (kW)66.4 kW
Cavalos-vapor métricos (CV / PS)90.3 PS
Comparativo com Concorrentes Diretos do Mercado
Compare John Deere 5520 com alternativas da mesma época e categoria de potência.
Modelo Atual
John Deere
John Deere 5520
Potência do Motor:Diesel (indicada): 89 cv / 66,4 kW
★ Baseline Reference
Massey FergusonConcorrente Direto
Massey Ferguson 2440
Potência do Motor:80.5
Anos de Fabricação:2005 - 2007
International HarvesterConcorrente Direto
International Harvester 706
Potência do Motor:80.5
Anos de Fabricação:1963 - 1967
