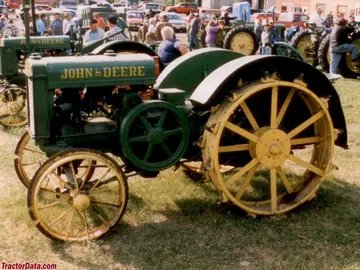

John Deere Unstyled D
O John Deere Unstyled D é um trator produzido pela John Deere.
Visão Geral
 | 1923 - 1953
Ano do modelo 1923-19391939-1953
Trator da Série Carta de Dois CilindrosTrator de esteira padrão
Série de Cartas de Dois Cilindros
Trator de esteira padrão |
|---|
Produção | |
|---|---|
Fabricante | John Deere |
Trator de esteira padrão | |
Construído em Waterloo, Iowa, EUA | |
Total construído | 160.000 |
O preço original era $1.000 em 1924 | |
O D teve a produção mais longa de qualquer modelo de trator John Deere, as versões estilizadas e não estilizadas foram produzidas de 1º de março de 1923 até 3 de julho de 1953. Os números de série 31321 a 31412 não são modelos D, mas são Waterloo Boy Ns que foram construídos após o início da produção do modelo D. | |
Motores John Deere D | |
|---|---|
John Deere 7.6L 2 cilindros todo combustível | |
John Deere 8.2L 2 cilindros, todos os combustíveis | |
Tanque de combustível | 18 gal (inicial)
68.1 L |
23,5 gal (após 1931)
88,9 L | |
Combustível aux. | 2,5 gal (inicial)
9,5 L |
1,5 gal (após 1931)
5,7 L | |
Detalhes do motor ...  | |
Transmissões John Deere D | |
|---|---|
engrenagem de 2 velocidades não sincronizada | |
cambio de 3 velocidades não sincronizado | |
Detalhes da transmissão...  |
John Deere D Power | |
|---|---|
Barra de tração (declarado) | 15 cv
11,2 kW |
Correia (alegado) | 27 cv
20,1 kW |
Arados | 3 (35,56 cm) |
Barra de tração (testada) | 29,90 cv
22,3 kW |
Correia (testada) | 41,59 cv
31,0 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Estação do operador aberta com assento de aço. |
Fotos | |
|---|---|
 | |
Fotos do John Deere D...  |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | opcional |
Tipo de TDP Traseiro | 525 |
Dimensões e Pneus | |
|---|---|
Peso | 4090 a 5880 libras |
Pneu dianteiro | 28x5 |
Pneu traseiro | 46x12 |
Dimensões completas e pneus...  | |

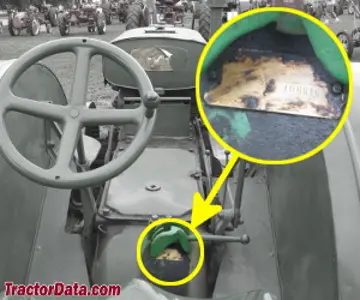

Localização do Número de Série D | |
|---|---|
 | |
Plataforma do operador, montagem à frente do assento. |
Números de Série D | |
|---|---|
1924 | 30401 (anos do modelo) |
1925 | 31280 |
1926 | 35309 |
1927 | 43410 |
1928 | 53388 |
1929 | 71645 |
1930 | 95367 |
1931 | 109944 |
1932 | 115509 |
1933 | 115665 |
1934 | 116273 |
1935 | 119100 |
1936 | 125079 |
1937 | 130700 |
1938 | 138413 |
1939 | 142300 |
Final | 143799 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 13,25 polegadas
33 cm |
Largura | 8,5 polegadas
21 cm |
RPM | 900 |
Velocidade | 951,59 metros/min
3122 pés/min |
Referências | |
|---|---|
 | |
A Série John Deere Unstyled Letter por J.R. Hobbs | |
Tratores 1918-1976 publicados pela John Deere* | |
Equipamento de Qualidade para Suas Operações Agrícolas publicado em 1929, por John Deere | |
Trator agrícola 15-27 publicado em 1927, pela John Deere | |
Trator Modelo D de Dois Cilindros publicado em 1937, pela John Deere | |
Instruções para o Modelo D (DIR-3C) publicadas em 1930 | |
*Publicação contém erros conhecidos. |
Motor
Opções do motor | |
|---|---|
John Deere 7.6L 2 cilindros todo combustível | |
John Deere 8.2L 2 cilindros, todos os combustíveis |
Detalhe do Motor | |
|---|---|
John Deere | |
todo combustível | |
2 cilindros | |
arrefecido a líquido | |
Usado desde o início até 1927, S/N 53388 | |
Deslocamento | 465 cc
7,6 L |
Diâmetro/Curso | 6,50x7,00 polegadas
165 x 178 mm |
Compressão | 3,91:1 |
RPM Nominal | 800 |
Ordem de ignição | 1-2 |
Capacidade do líquido de arrefecimento | 52 litros
49,2 L |
Detalhe do Motor | |
|---|---|
John Deere | |
todo combustível | |
2 cilindros | |
arrefecido a líquido | |
O motor maior de 501 polegadas cúbicas foi introduzido em 1927, substituindo o de 465.. | |
Deslocamento | 501 pol.
8,2 L |
Diâmetro/Curso | 6,75x7,00 polegadas
171 x 178 mm |
Compressão | 3,91:1 |
RPM Nominal | 900 |
Ordem de ignição | 1-2 |
Capacidade de óleo | 13 quartos
12,3 L |
Capacidade do líquido de arrefecimento | 52 qt (inicial)
49,2 L |
56 qt (após 1931)
53,0 L | |
Transmissão
Opções de transmissão | |
|---|---|
engrenagem de 2 velocidades não sincronizada | |
cambio de 3 velocidades não sincronizado |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 2 para frente e 1 para trás |
Transmissão original, usada de 1923 a 1935 | |
Velocidades | |
|---|---|
 |

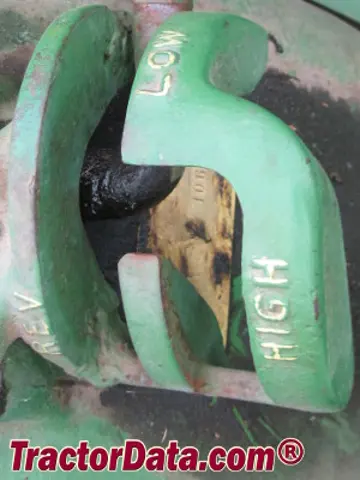

Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 3 para frente e 1 para trás |
A transmissão de três velocidades foi introduzida em 1935 | |
Velocidades | |
|---|---|
 |
Dimensões
Pneus John Deere D | |
|---|---|
Frente do trator | 28x5 (aço) |
28x6 (aço) | |
7.50x18 | |
Traseira do trator | 46x12 (aço) |
12,75x28 | |
Dimensões | |
|---|---|
Comprimento | 109 polegadas (antes de 1930)
276 cm |
130 polegadas (após 1930)
330 cm | |
Largura | 56 polegadas
142 cm |
66,5 polegadas
168 cm | |
Peso | 4090 lbs (inicial)
1855 kg |
5880 lbs (final)
2667 kg | |
John Deere D Altura | |
|---|---|
Capô | 56 polegadas (antes de 1930)
142 cm |
58 polegadas (1930 a 1934)
147 cm | |
61,25 polegadas (após 1934)
155 cm | |
Testes
Testes de Trator | |
|---|---|
NTTL 102: 465cc querosene 2 velocidades 2WD | |
NTTL 236: 501cc destilado 3 velocidades 2WD |
Teste de Trator de Nebraska 102 | |
|---|---|
465ci querosene 2 velocidades 2WD
Abril 11 - 17, 1924
Link: Arquivo do Teste de Trator Nebraska 102 | |
Potência do cinto (máx) | 30,40 cv
22,7 kW |
Consumo de combustível da correia (máx) | 3,9 galões/hora
14,8 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 22,53 cv
16,8 kW |
Tração máxima | 3.277 lbs
1486 kg |
Teste de Trator de Nebraska 236 | |
|---|---|
501cc destilado 3 velocidades 2WD
26 de junho - 2 de julho de 1935
Link: Arquivo do Teste de Trator Nebraska 236 | |
Potência do cinto (máx) | 41,59 cv
31,0 kW |
Consumo de combustível da correia (máx) | 4,3 galões/hora
16,3 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 29,90 cv
22,3 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4.037 lbs
1831 kg |
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para John Deere Unstyled D.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
