Massey Ferguson 690
O Massey Ferguson 690 é um trator produzido pela Massey Ferguson. Potência nominal: Diesel (indicada): 80 cv / 59.7 kW.
Visão Geral
 | 1983 - 1986
600 Série de utilitários
Série 600
Trator utilitário |
|---|
Produção | |
|---|---|
Fabricante | Massey Ferguson |
Trator utilitário | |
Construído em Beauvais, França | |
O preço original era de $29.000 em 1986 | |
Variantes | |
|---|---|
690 | aspirado naturalmente |
690T | turboalimentado |
Motor Massey Ferguson 690 | |
|---|---|
Perkins 4.1L 4 cilindros diesel | |
Tanque de combustível | 38,3 gal
145,0 L |
Detalhes do motor ...  | |
Transmissão Massey Ferguson 690 | |
|---|---|
12 velocidades | |
Detalhes da transmissão...  |
Massey Ferguson 690 Power | |
|---|---|
Motor | 80 cv
59.7 kW |
TDP (declarado) | 65 cv
48,5 kW |
Barra de tração (testada) | 52,38 cv
39,1 kW |
TDF (testado) | 65,68 cv
36,0 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Transmissões finais | planetário externo |
Bloqueio do diferencial | mecânico traseiro |
Direção hidráulica | |
Freios a disco úmidos hidráulicos | |
Cabine padrão com ar condicionado disponível. | |
Fotos | |
|---|---|
 | |
Fotos do Massey Ferguson 690...  |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Válvulas | 2 ou 3 |
Vazão da bomba | 10 gpm (implementação)
37,9 lpm |
7 gpm (engate)
26,5 lpm | |
Fluxo total | 17 gpm
64,3 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
Controle | posição e controle de tração |
Elevação traseira (a 24"/610mm) | 4130 lbs
1873 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Embreagem | hidráulico |
Tipo de TDP Traseiro | 540/1000 (1,375) |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 90 polegadas
228 cm |
Peso | 8.020 lbs
3.637 kg |
Pneu dianteiro | 10.00-16 |
Pneu traseiro | 16.9-34 |
Dimensões completas e pneus...  | |
690 Números de Série | |
|---|---|
Localização: | Na parte inferior esquerda do painel de instrumentos. |
1983 | B197022 |
1983 | K181026 |
1984 | T101001 |
1985 | L101001 |
1986 | U031001 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
698.690.670 publicado em 1984, pela Massey Ferguson | |
Manual de Informação do Produto Tratores da Série MF 600 publicado em 1983, pela Massey Ferguson |
Motor
Detalhe do Motor | |
|---|---|
Perkins AD4.248 | |
diesel | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 248 pol³
4,1 L |
Diâmetro/Curso | 3.975x5.00 polegadas
101 x 127 mm |
Potência | 80 cv
59.7 kW |
Sistema de combustível | injeção direta |
Filtro de ar | elemento seco duplo |
Compressão | 16:1 |
RPM Nominal | 2200 |
Torque | 220,5 lb-ft
299,0 Nm |
Torque RPM | 1380 |
Volts de arranque | 12 |
Transmissão
Transmissão | |
|---|---|
Engrenagens | 12 marchas à frente e 4 à ré |
Embreagem | 304mm disco a seco |
Três marchas (1-3), mais marcha ré, em duas faixas com speedshift de duas faixas adicionais. As marchas 2-3 e o speedshift são sincronizados. | |
Velocidades | |
|---|---|
Com pneus traseiros 15.8-38. | |
 |
Dimensões
Pneus Massey Ferguson 690 | |
|---|---|
Frente do trator | 10.00-16 (2WD) |
13.6-24 (4WD) | |
Traseira do trator | 16.9-34 (2WD) |
18.4-34 (4WD) | |
Dimensões | |
|---|---|
Distância entre eixos | 90 polegadas
228 cm |
Comprimento | 154 polegadas
391 cm |
Largura | 81 polegadas
205 cm |
Peso operacional | 8.020 lbs
3.637 kg |
Peso lastreado | 10.295 lbs
4669 kg |
Flange do eixo traseiro | |
Tração dianteira 2WD | 54 a 70 polegadas
137 a 177 cm |
Tração 4WD Dianteira | 63 a 71 polegadas
160 a 180 cm |
Esteira traseira | 60 a 94 polegadas
152 a 238 cm |
Testes
Teste de Trator do Nebraska 1539 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1539 | |
|---|---|
Diesel 12 marchas 4x4
14 - 25 de setembro de 1984
Link: Arquivo Nebraska Tractor Test 1539 | |

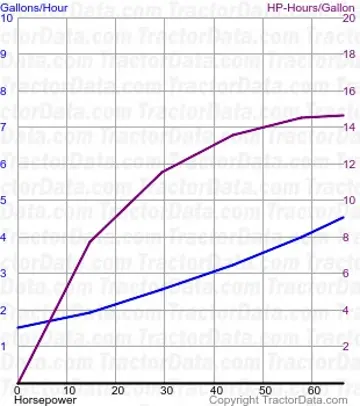

Desempenho da TDP | |
Potência na velocidade nominal do motor | 65,68 cv
36,0 kW |
Consumo de combustível | 4,5 gal/hora
17,0 l/hora |
Potência na velocidade nominal da TDP | 62,25 cv
46,4 kW |
Consumo de combustível | 4,0 galões/hora
15,1 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 52,38 cv
39,1 kW |
Consumo de combustível | 4,4 galões/hora
16,7 l/hora |
Engrenagem 7 usada para teste de potência. | |
Tração máxima | 7.650 lbs
3470 kg |
Engrenagem 1LH usada para teste de tração. | |
Fotos
Massey Ferguson 690
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Massey Ferguson 690 com base em sua potência de 80.05901870397533 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | Serviço Pesado | Suitable for medium loam and stubble turnover. |
Roçadeira RotativaRoçada e Limpeza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Serviço Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 78 to 84 in200 - 215 cm | Serviço Pesado | Heavy commercial tiller with multi-speed gearbox. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Serviço Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Massey Ferguson 690.
Autonomia Estimada em Campo: 9.2 hrs
Aproximadamente 9.2 horas de operação contínua a ~75% de carga com tanque cheio (38.3 gal / 145 L).
Consumo Horário Estimado (75% Carga)~4.2 gal/h (15.8 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Massey Ferguson 690
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Massey Ferguson 690.
Equivalências convertidas:
Cavalos de força mecânicos (HP)80.1 hp
Quilowatts (kW)59.7 kW
Cavalos-vapor métricos (CV / PS)81.2 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Massey Ferguson 690 com alternativas da mesma época e categoria de potência.
Modelo Atual
Massey Ferguson
Massey Ferguson 690
Potência do Motor:Diesel (indicada): 80 cv / 59.7 kW
★ Baseline Reference
International HarvesterConcorrente Direto
International Harvester 560
Potência do Motor:72.5
Anos de Fabricação:1958 - 1963
