McCormick-Deering W-4
O McCormick-Deering W-4 é um trator produzido pela Mccormick Deering.
Decodificador de número de série e ano Mccormick Deering McCormick-Deering W-4
Consulte o ano exato de fabricação do seu trator inserindo o número de série do chassi.
Onde encontrar a placa do número de sérieA placa do número de série geralmente está localizada na viga dianteira do chassi, no lado direito da carcaça da transmissão ou no painel de instrumentos.
Visão Geral
 | 1939 - 1952
Trator de piso padrão |
|---|---|
1939 - 1952 | |
Trator de esteira padrão | |
1939 - 1952 | |
|---|---|
Trator de esteira padrão |
Produção | |
|---|---|
Fabricante | McCormick-Deering (uma parte da International Harvester) |
Trator de esteira padrão | |
Construído em Rock Island, Illinois, EUA | |
Total construído | 24.377 |
Preço original | R$ 1.900 |
O W-4 é a versão de "padrão" ou com piso padrão do Farmall H. | |
Variantes | |
|---|---|
H | cultura em linha |
I-4 | industrial |
O-4 | pomar |
Motores McCormick-Deering W-4 | |
|---|---|
International Harvester 2.5L 4 cilindros destilado | |
International Harvester 2.5L 4 cilindros a gasolina | |
Tanque de combustível | 17,5 gal
66,2 L |
Combustível aux. | 0,875 gal
3,3 L |
Detalhes do motor ...  | |
Transmissão McCormick-Deering W-4 | |
|---|---|
5 velocidades com engrenagem deslizante | |
Detalhes da transmissão...  |
McCormick-Deering W-4 Power | |
|---|---|
Barra de tração (declarado) | 22,5 cv
16,8 kW |
Correia (alegado) | 24,9 cv
13,8 kW |
Barra de tração (testada) | 23,97 cv
17,9 kW |
Correia (testada) | 26,21 cv
19,5 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios a bandas externas contrácteis mecânicos | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos McCormick-Deering W-4...  |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
Tipo de TDP Traseiro | 540 |
Rotações por minuto do motor | 540@1650 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 66,75 polegadas
169 cm |
Peso | 1383 kg
3050 lbs |
Pneu dianteiro | 5.50-16 |
Pneu traseiro | 12-26 |
Dimensões completas e pneus...  | |

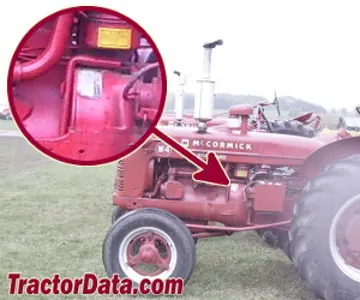

Localização do número de série W-4 | |
|---|---|
 | |
Lado esquerdo do trator, na carcaça da embreagem. |
Números de Série W-4 | |
|---|---|
1940 | WBH501 |
1941 | WBH943 |
1942 | WBH4056 |
1943 | WBH5693 |
1944 | WBH7593 |
1945 | WBH11171 |
1946 | WBH13934 |
1947 | WBH16022 |
1948 | WBH18880 |
1949 | WBH21912 |
1950 | WBH24470 |
1951 | WBH28167 |
1952 | WBH31214 |
1953 | WBH33067 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 9,75 polegadas
24 cm |
Largura | 7,50 polegadas
19 cm |
RPM | 1019 |
Velocidade | 2601 pés/min
792,78 metros/min |
Elétrico | |
|---|---|
Solo | positivo |
Sistema de carregamento | gerador |
Amperes de carregamento | 11 |
Volts da bateria | 6 |
Referências | |
|---|---|
 | |
Tratores Farmall Letter Series por Lee Klancher | |
Três Novos Tratores McCormick-Deering Standard publicados em 1940, pela International Harvester | |
Tratores McCormick-Deering Standard publicados em 1946, pela International Harvester | |
Tratores McCormick Standard publicados pela International Harvester | |
Manual do Operador McCormick W-4 (5097) publicado em 1937 | |
Catálogo Geral da Linha publicado em 1949, pela International Harvester |
Motor
| 1939 - 1952
Trator de piso padrão |
|---|---|
1939 - 1952 | |
Trator de esteira padrão | |
1939 - 1952 | |
|---|---|
Trator de esteira padrão |
Opções do motor | |
|---|---|
International Harvester 2.5L 4 cilindros destilado | |
International Harvester 2.5L 4 cilindros a gasolina |
Detalhe do Motor | |
|---|---|
International Harvester | |
destilado | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 152,1 polegadas cúbicas
2,5 L |
Diâmetro/Curso | 3,375x4,25 polegadas
86 x 108 mm |
Filtro de ar | banho de óleo |
Compressão | 4,75:1 |
RPM Nominal | 1650 |
RPM em marcha lenta | 400-1815 |
Ordem de ignição | 1-3-4-2 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 18 litros
17,0 L |
Folga da vela de ignição | 0,023 polegadas
0,584 mm |
Folga da válvula de admissão | 0,017 polegadas (quente)
0,432 mm |
Folga da válvula de escape | 0,017 polegadas (quente)
0,432 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 6 litros
5.7 L |
Motor McCormick-Deering W-4 | |
|---|---|
 |
Detalhe do Motor | |
|---|---|
International Harvester | |
gasolina | |
4 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 152,1 polegadas cúbicas
2,5 L |
Diâmetro/Curso | 3,375x4,25 polegadas
86 x 108 mm |
Filtro de ar | banho de óleo |
Compressão | 5.9:1 |
RPM Nominal | 1650 |
RPM em marcha lenta | 400-1815 |
Ordem de ignição | 1-3-4-2 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 18 litros
17,0 L |
Folga da vela de ignição | 0,023 polegadas
0,584 mm |
Folga da válvula de admissão | 0,017 polegadas (quente)
0,432 mm |
Folga da válvula de escape | 0,017 polegadas (quente)
0,432 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 6 litros
5.7 L |
Transmissão
| 1939 - 1952
Trator de piso padrão |
|---|---|
1939 - 1952 | |
Trator de esteira padrão | |
1939 - 1952 | |
|---|---|
Trator de esteira padrão |
Transmissão | |
|---|---|
Tipo | engrenagem deslizante |
Engrenagens | 5 marchas para frente e 1 para trás |
Embreagem | disco seco |
Capacidade de óleo | 24 litros
22,7 L |
Velocidades | |
|---|---|
Com pneus traseiros 12-26. | |
 |
Dimensões
| 1939 - 1952
Trator de piso padrão |
|---|---|
1939 - 1952 | |
Trator de esteira padrão | |
1939 - 1952 | |
|---|---|
Trator de esteira padrão |
Pneus McCormick-Deering W-4 | |
|---|---|
Frente do trator | 5.50-16 |
6,00-16 | |
Traseira do trator | 12-26 |
13-26 | |
Frente do trator | 22 polegadas de aço |
Traseira do trator | 40 polegadas de aço |
Dimensões | |
|---|---|
Distância entre eixos | 66,75 polegadas
169 cm |
Comprimento | 114 polegadas
289 cm |
Largura | 65,25 polegadas
165 cm |
Altura (volante) | 62,75 polegadas
159 cm |
Altura (capô) | 51,9 polegadas
131 cm |
Peso de envio | 1383 kg
3050 lbs |
Folga (eixo dianteiro) | 15,125 polegadas
38 cm |
Esteira dianteira | 45,875 polegadas
116 cm |
Esteira traseira | 52 polegadas
132 cm |
Testes
| 1939 - 1952
Trator de piso padrão |
|---|---|
1939 - 1952 | |
Trator de esteira padrão | |
1939 - 1952 | |
|---|---|
Trator de esteira padrão |
Testes de Trator | |
|---|---|
NTTL 342: destilado 5 marchas 2WD | |
NTTL 353: gasolina 5 marchas 2WD |
Teste de Trator do Nebraska 342 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 342 | |
|---|---|
Destilado 5 marchas 2WD
09 - 25 de maio de 1940
Link: Arquivo Nebraska Tractor Test 342 | |
Potência do cinto (máx) | 23,11 cv
17,2 kW |
Consumo de combustível da correia (máx) | 2,0 galões/hora
7,6 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 21,38 cv
15,9 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 3.297 lbs
1495 kg |
Marcha 1 utilizada para teste de tração. | |
Teste de Trator do Nebraska 353 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 353 | |
|---|---|
Gasolina 5 marchas 2WD
16 a 20 de setembro de 1940
Link: Arquivo Nebraska Tractor Test 353 | |
Potência do cinto (máx) | 26,21 cv
19,5 kW |
Consumo de combustível da correia (máx) | 2,3 galões/hora
8,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 23,97 cv
17,9 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 1665 kg
3671 lbs |
Marcha 1 utilizada para teste de tração. | |
Fotos
McCormick-Deering W-4 left-side profile.
McCormick-Deering W-4 right-side profile.
McCormick-Deering W-4 operator station and controls.
