McCormick-Deering W-40
O McCormick-Deering W-40 é um trator produzido pela Mccormick Deering.
Decodificador de número de série e ano Mccormick Deering McCormick-Deering W-40
Consulte o ano exato de fabricação do seu trator inserindo o número de série do chassi.
Onde encontrar a placa do número de sérieA placa do número de série geralmente está localizada na viga dianteira do chassi, no lado direito da carcaça da transmissão ou no painel de instrumentos.
Visão Geral
 | 1935 - 1940
Pneumático padrão |
|---|---|
1935 - 1940 | |
Trator de esteira padrão | |
1935 - 1940 | |
|---|---|
Trator de esteira padrão |
Produção | |
|---|---|
Fabricante | McCormick-Deering (uma parte da International Harvester) |
Trator de esteira padrão | |
Construído em Milwaukee, Wisconsin, EUA | |
A cor da tinta W-40 mudou de cinza para vermelho em 1º de novembro de 1936. | |
Variantes | |
|---|---|
WA-40 | 279cc gasolina |
W-40 | 298cc gasolina |
WK-40 | 298ci querosene |
WD-40 | diesel |
Motores McCormick-Deering W-40 | |
|---|---|
International Harvester 4.9L 6-cyl gasolina | |
International Harvester 4.9L 6-cyl querosene | |
International Harvester 4.0L 6-cilindros a gasolina | |
Tanque de combustível | 31 gal
117,3 L |
Combustível aux. | 1,25 gal
4,7 L |
Detalhes do motor ...  | |
Transmissões McCormick-Deering W-40 | |
|---|---|
cambio de 3 velocidades não sincronizado | |
4 velocidades não sincronizadas | |
Detalhes da transmissão...  |
McCormick-Deering W-40 Power | |
|---|---|
Barra de tração (declarado) | 28 cv
20,9 kW |
Correia (alegado) | 45 cv
33,6 kW |
Barra de tração (testada) | 35,22 cv
26,3 kW |
Correia (testada) | 49,76 cv
37,1 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Transmissões finais | engrenagem do touro |
Direção manual | |
Estação do operador aberta. | |
Fotos | |
|---|---|
 | |
Fotos McCormick-Deering W-40...  |
Tomada de Potência (TDP) | |
|---|---|
Tipo de TDP Traseiro | 553 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 85 polegadas
215 cm |
Peso | 6100 lbs
2766 kg |
Pneu dianteiro | 34x6 |
Pneu traseiro | 50x12 |
Dimensões completas e pneus...  | |
Números de Série W-40 | |
|---|---|
1935 | 501 |
1936 | 1441 |
1937 | 5120 |
1938 | 7665 |
1939 | 9756 |
1940 | 10323 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 15,7 polegadas
39 cm |
Largura | 9 polegadas
22 cm |
RPM | 645 |
Velocidade | 2647 pés/min
806,81 metros/min |
Referências | |
|---|---|
 | |
Livro de Instruções Modelo W-40 (5097) publicado em 1937 |
Motor
| 1935 - 1940
Pneumático padrão |
|---|---|
1935 - 1940 | |
Trator de esteira padrão | |
1935 - 1940 | |
|---|---|
Trator de esteira padrão |
Opções do motor | |
|---|---|
International Harvester 4.9L 6-cyl gasolina | |
International Harvester 4.9L 6-cyl querosene | |
International Harvester 4.0L 6-cilindros a gasolina |
Detalhe do Motor | |
|---|---|
International Harvester FBB | |
gasolina | |
6 cilindros | |
refrigerado a líquido, vertical I-head | |
Deslocamento | 298,2 cm³
4,9 L |
Diâmetro/Curso | 3,75 x 4,50 polegadas
95 x 114 mm |
RPM Nominal | 1750 |
Capacidade de óleo | 9 litros
8.5 L |
Capacidade do líquido de arrefecimento | 48 quartos
45,4 L |
Detalhe do Motor | |
|---|---|
International Harvester | |
querosene | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 298,2 cm³
4,9 L |
Diâmetro/Curso | 3,75 x 4,50 polegadas
95 x 114 mm |
Filtro de ar | banho de óleo |
RPM Nominal | 1750 |
Detalhe do Motor | |
|---|---|
International Harvester | |
gasolina | |
6 cilindros | |
arrefecido a líquido | |
O motor de 242 polegadas cúbicas foi usado nos modelos de produção inicial do WA-40 com motor a gasolina. Este foi posteriormente substituído pelo motor de 298 polegadas cúbicas. | |
Deslocamento | 242 cc
4,0 L |
Diâmetro/Curso | 3.375x4.50 polegadas
86 x 114 mm |
Filtro de ar | banho de óleo |
RPM Nominal | 1750 |
Transmissão
| 1935 - 1940
Pneumático padrão |
|---|---|
1935 - 1940 | |
Trator de esteira padrão | |
1935 - 1940 | |
|---|---|
Trator de esteira padrão |
Opções de transmissão | |
|---|---|
cambio de 3 velocidades não sincronizado | |
4 velocidades não sincronizadas |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 3 para frente e 1 para trás |
Embreagem | disco seco |
Velocidades | |
|---|---|
 |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 4 marchas para frente e 1 para trás |
Embreagem | disco seco |
A quarta marcha de alta velocidade era apenas para tratores com pneus de borracha. | |
Velocidades | |
|---|---|
 |
Dimensões
| 1935 - 1940
Pneumático padrão |
|---|---|
1935 - 1940 | |
Trator de esteira padrão | |
1935 - 1940 | |
|---|---|
Trator de esteira padrão |
Pneus McCormick-Deering W-40 | |
|---|---|
Frente do trator | 34x6 (aço) |
Traseira do trator | 50x12 (aço) |
Dimensões | |
|---|---|
Distância entre eixos | 85 polegadas
215 cm |
Comprimento | 141,5 polegadas
359 cm |
Largura | 65,75 polegadas
167 cm |
Altura (escapamento) | 73 polegadas
185 cm |
Peso | 6100 lbs
2766 kg |
Esteira dianteira | 52,25 polegadas
132 cm |
Esteira traseira | 53 polegadas
134 cm |
Testes
| 1935 - 1940
Pneumático padrão |
|---|---|
1935 - 1940 | |
Trator de esteira padrão | |
1935 - 1940 | |
|---|---|
Trator de esteira padrão |
Testes de Trator | |
|---|---|
NTTL 268: destilado 1600 rpm 3 velocidades 2WD | |
NTTL 269: destilado 1750rpm 3-velocidades 2WD |

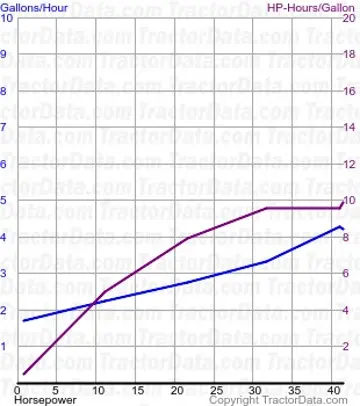

Teste de Trator do Nebraska 268 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 268 | |
|---|---|
Destilado 1600rpm 3 velocidades 2WD
25 de agosto - 3 de setembro de 1936
Link: Arquivo Nebraska Tractor Test 268 | |
Potência do cinto (máx) | 45,69 cv
34,1 kW |
Consumo de combustível da correia (máx) | 5,4 gal/hora
20,4 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 31,79 cv
23,7 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4,399 lbs
1.995 kg |
Marcha 1 utilizada para teste de tração. | |

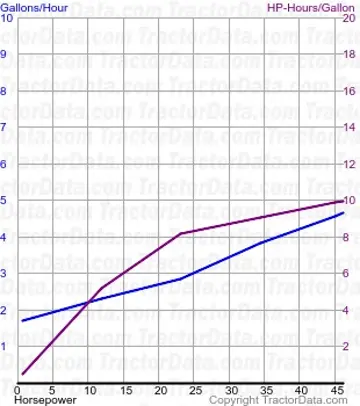

Teste de Trator do Nebraska 269 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 269 | |
|---|---|
Destilado 1750 rpm 3 marchas 2WD
3 a 15 de setembro de 1936
Link: Arquivo Nebraska Tractor Test 269 | |
Potência do cinto (máx) | 49,76 cv
37,1 kW |
Consumo de combustível da correia (máx) | 5,6 galões/hora
21,2 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 35,22 cv
26,3 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 4.982 lbs
2259 kg |
Marcha 1 utilizada para teste de tração. | |
Fotos
McCormick-Deering WK-40 in grey paint
McCormick-Deering WK-40 in grey paint
McCormick-Deering WK-40 in red paint.
