Minneapolis-Moline 5 Star

O Minneapolis-Moline 5 Star é um trator produzido pela Minneapolis Moline. Potência nominal: 54,68 cv 40,8 kW.

Visão Geral

	1957 - 1960

Produção
Fabricante	Minneapolis-Moline
Construído em Minneapolis, Minnesota, EUA
O preço original era de $4.500 em 1961

Variantes
Universal U	triciclo-frontal
Universal N	roda dianteira simples
Universal E	ajustável com frente larga
Padrão C1S	padrão-frontal
Industrial C1W	industrial

Minneapolis-Moline 5 Star Motores
Minneapolis-Moline 4.6L 4 cilindros a gasolina
Minneapolis-Moline 5.5L 4 cilindros diesel
Minneapolis-Moline 4,6L 4-cil. GLP
Tanque de Combustível a Gás	22 gal 83,3 L
Tanque de combustível Gás LP	31 gal 117,3 L
Detalhes do motor ...

Transmissão Minneapolis-Moline 5 Star
mudança parcial de potência de 10 velocidades
Detalhes da transmissão...

Minneapolis-Moline 5 Star Power
Barra de tração (declarado)	40 cv 29,8 kW
TDP (declarado)	57 cv 42,5 kW
Barra de tração (testada)	49,62 cv 37,0 kW
TDF (testado)	54,96 cv 41,0 kW
Detalhes do teste de desempenho...

Mecânico
Tração nas duas rodas
Transmissões finais	engrenagem do touro
Direção	assistência de potência
Freios a disco
Estação do operador aberta.

Fotos

Minneapolis-Moline 5 Star fotos...

Hidráulica
Tipo	Tel-O-Flo
Válvulas	2

Engate de trator
Tipo Traseiro	II/I

Tomada de Potência (TDP)
TDP Traseiro	independente
Embreagem	disco úmido
Tipo de TDP Traseiro	540 (1.375)
Rotações por minuto do motor	553@1500

Dimensões e Pneus
Distância entre eixos	94 polegadas 238 cm
Peso	6500 lbs 2948 kg
Pneu dianteiro	6.00x16
Pneu traseiro	13.6x38
Dimensões completas e pneus...

Números de Série 5 Estrelas
Localização:	Lado da caixa de transmissão
1957	11000001 (Universal)
1958	11001058 (Universal)
1959	11700060 (Universal)
1960	11700060 (Universal)
1961	18900041 (Universal)
1957	14400001 (diesel Universal)
1958	14400204 (diesel Universal)
1959	14400786 (diesel Universal)
1960	14401296 (diesel Universal)
1958	11200001 (Padrão)
1959	11200212 (Padrão)
1960	11800022 (Padrão)
1958	14500001 (diesel Standard)
1959	14500166 (diesel Standard)
Final	14500188 (diesel Standard)
FAQ: Como ler uma tabela de número de série.

Polia de Correia
Diâmetro	12 polegadas 30 cm
Largura	7 polegadas 17 cm
RPM	1018
Velocidade	3200 pés/min 975,36 metros/min

Elétrico
Solo	positivo
Volts da bateria	12

Referências

Manual do Operador 5-Estrela (S-236) publicado em 1957

Motor

Opções do motor
Minneapolis-Moline 4.6L 4 cilindros a gasolina
Minneapolis-Moline 5.5L 4 cilindros diesel
Minneapolis-Moline 4,6L 4-cil. GLP

Detalhe do Motor
Minneapolis-Moline 283E-4
gasolina
4 cilindros
arrefecido a líquido
Deslocamento	283,7 cc 4,6 L
Diâmetro/Curso	4,25x5,00 polegadas 108 x 127 mm
Filtro de ar	banho de óleo
RPM Nominal	1500
Ordem de ignição	1-3-4-2
Volts de arranque	12
Capacidade de óleo	11 litros 10.4 L
Capacidade do líquido de arrefecimento	22 litros 20,8 L

Detalhe do Motor
Minneapolis-Moline D336-4
diesel
4 cilindros
arrefecido a líquido
Deslocamento	336 pol³ 5,5 L
Diâmetro/Curso	4,625x5,00 polegadas 117 x 127 mm
Compressão	15:1
RPM Nominal	1450
Volts de arranque	12

Detalhe do Motor
Minneapolis-Moline 283E-4
Gás LP
4 cilindros
arrefecido a líquido
Deslocamento	283,7 cc 4,6 L
Diâmetro/Curso	4,25x5,00 polegadas 108 x 127 mm
Filtro de ar	banho de óleo
RPM Nominal	1500
Volts de arranque	12

Transmissão

Transmissão
Transmissão	Ampli-Torc
Tipo	transmissão com mudança de potência parcial
Engrenagens	10 marchas para frente e 2 para trás
Embreagem	304,8mm disco seco
Capacidade de óleo	56 qt 53,0 L
Tipo de óleo	SAE 80	SAE 80
Cinco marchas (1-5) mais marcha à ré (R) com duas velocidades (baixa-alta) Ampli-Torc de troca de potência.

	SAE 80

Velocidades
Com pneus traseiros 13.6x38.

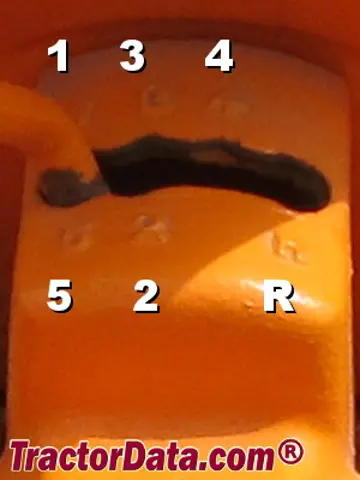

Padrão de Marcha

Dimensões

Pneus Minneapolis-Moline 5 Star
Frente do trator	6.00x16
Traseira do trator	13.6x38
Frente do trator	9.00x10
Traseira do trator	115,5x38

Dimensões
Distância entre eixos	94 polegadas 238 cm
Comprimento	140 polegadas 355 cm
Largura	70 polegadas*Largura mínima 177 cm
Altura (volante)	73 polegadas 185 cm
Peso operacional	6500 lbs 2948 kg
Peso lastreado	9295 lbs 4216 kg
Folga (eixo dianteiro)	22 polegadas 55 cm
Folga (eixo traseiro)	25 polegadas 63 cm
Esteira dianteira	8/13 polegadas 20/33 cm
Esteira dianteira	52/76 polegadas 132/193 cm
Esteira traseira	56 a 88 polegadas 142 a 223 cm

Testes

Testes de Trator
NTTL 651: Gás LP Ampli-Torc 2WD
NTTL 652: diesel Ampli-Torc 2WD

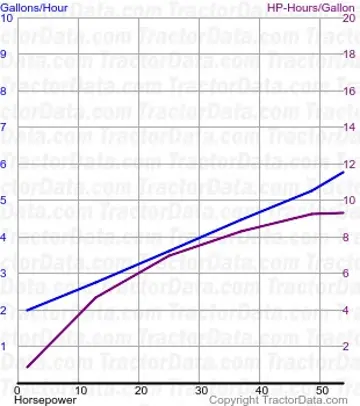

Teste de Trator do Nebraska 651

Teste de Trator do Nebraska 651
GLP Ampli-Torc 2WD 13 - 24 de Maio de 1958 Link: Arquivo Nebraska Tractor Test 651
Desempenho da TDP
Potência na velocidade nominal do motor	54,96 cv 41,0 kW
Consumo de combustível	6,3 galões/hora 23,8 litros/hora
Desempenho da Barra de Tração
Potência máxima	49,36 cv 36,8 kW
Marcha 2 utilizada para teste de potência.
Tração máxima	6023 lbs 2732 kg
Marcha 1 utilizada para teste de tração.

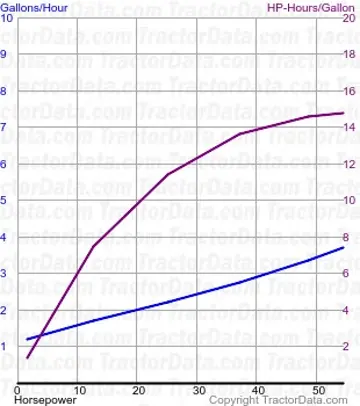

Teste de Trator do Nebraska 652

Teste de Trator do Nebraska 652
Diesel Ampli-Torc 2WD 13 - 21 de maio de 1958 Link: Arquivo Nebraska Tractor Test 652
Desempenho da TDP
Potência na velocidade nominal do motor	54,68 cv 40,8 kW
Consumo de combustível	3,7 galões/hora 14,0 l/hora
Desempenho da Barra de Tração
Potência máxima	49,62 cv 37,0 kW
Marcha 2 utilizada para teste de potência.
Tração máxima	6399 lbs 2902 kg
Marcha 1 utilizada para teste de tração.

Fotos

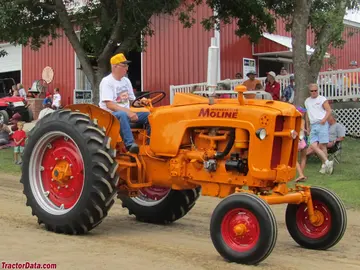

Minneapolis-Moline 5-Star.

Minneapolis-Moline 5-Star with tricycle front end.

Minneapolis-Moline 5-Star with standard front end.

Minneapolis-Moline 5-Star operator station and controls.

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para Minneapolis Moline Minneapolis-Moline 5 Star com base em sua potência de 54.713701224827346 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm)	Serviço Médio	Standard utility farm tillage.
Roçadeira RotativaRoçada e Limpeza	6 ft (72 in)1.8 m	Serviço Médio	Medium pasture clearing; rear slip-clutch recommended.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	66 to 72 in165 - 180 cm	Serviço Médio	Standard utility tiller; slip clutch protection required.
Grade Aradora / NiveladoraPreparo Secundário	7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙	Serviço Médio	Field leveling and clod breaking behind plows.
EnfardadeiraFeno e Forragem	Small Square Baler (14x18")小方捆打捆机 (36x46 cm)	Serviço Médio	Classic 2-string baler for horse and small livestock hay.

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Minneapolis Moline Minneapolis-Moline 5 Star.

Autonomia Estimada em Campo: 7.7 hrs

Aproximadamente 7.7 horas de operação contínua a ~75% de carga com tanque cheio (22 gal / 83.3 L).

Consumo Horário Estimado (75% Carga)~2.8 gal/h (10.8 L/h)

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas

Conversor interativo de unidades de especificações Minneapolis Moline Minneapolis-Moline 5 Star

Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Minneapolis Moline Minneapolis-Moline 5 Star.

Inserir valor:

Unit:

Equivalências convertidas:

Cavalos de força mecânicos (HP)54.7 hp

Quilowatts (kW)40.8 kW

Cavalos-vapor métricos (CV / PS)55.5 PS
