New Holland TS100

1999 - 2003

Série TS

Série TS

Fabricante

Nova Holanda

Construído em Basildon, Inglaterra

New Holland 5.0L 4-cilindros diesel

Tanque de combustível

42 gal 159,0 L

8 marchas não sincronizadas

16 velocidades com caixa de mudança de potência de duas marchas

12 velocidades

24 marchas

16 marchas

Motor

100 cv 74,6 kW

TDP (declarado)

80 cv 59.7 kW

Tração traseira ou nas quatro rodas

Direção hidráulica

Freios a disco úmidos hidráulicos

ROPS dobrável de dois postes. Cabine opcional com ar condicionado.

Tipo

centro aberto

centro fechado OptOpcional

Pressão

2500 psi 172,4 bar

2700 psi*Centro aberto 186.2 bar

Válvulas

de 2 a 4

Vazão da bomba

9,7 gpm 36,7 lpm

18,2 gpm*Bomba Opcional 68,9 lpm

21 gpm*Centro fechado 79,5 lpm

Fluxo total

37 gpm 140,0 lpm

Fluxo de direção

9.5 gpm 36.0 lpm

Pressão da direção.

2100 psi (2WD) 144,8 bar

2500 psi (4WD) 172,4 bar

Tipo Traseiro

II,IIN

Elevação traseira (a 24"/610mm)

4.200 lbs 1.905 kg

6.210 lbs (rampa de assistência) 2816 kg

8.240 lbs (dois ramais de assistência) 3737 kg

TDP Traseiro

independente

Tipo de TDP Traseiro

540/1000

Distância entre eixos 2WD

92,1 polegadas 233 cm

Tração 4WD Distância entre eixos

93 polegadas 236 cm

Peso

7275 a 9855 libras

Pneu dianteiro

7.50-16

Pneu traseiro

16.9-30

Localização:

Decalque do número de série dentro do capô no lado direito do trator.

Solo

negativo

Sistema de carregamento

alternador

Amperes de carregamento

55

100 (cabine)

Baterias

1

2ª bateria opcional com cabine.

CCA da bateria

800

Volts da bateria

12

Manual do Operador TS90 - TS100 - TS110: EconoShift (86562958) publicado em 1998

Manual do Operador TS90 - TS100 - TS110: Synchro Command e ElectroShift (86562959) publicado em 1998

Manual do Operador TS90 TS100 TS110 TS115 (86630281) publicado em 2001

Guia do Comprador Norte-Americano publicado em 1997, pela New Holland

1999 - 2003

Série TS

Série TS

Nova Holanda Genesis

diesel turboalimentado

4 cilindros

arrefecido a líquido

Deslocamento

304 pol³ 5.0 L

Diâmetro/Curso

4,40x5,00 polegadas 112 x 127 mm

Potência

100 cv 74,6 kW

Compressão

17.5:1

RPM Nominal

2170

Ordem de ignição

1-3-4-2

Volts de arranque

12

Capacidade do líquido de arrefecimento

14,8 qt 14,0 L

16,8 qts*Com cabine 15,9 L

Folga da válvula de admissão

0,014-0,018 polegadas*Frio 0,356 mm

Folga da válvula de escape

0,017-0,021 polegadas*Frio 0,432 mm

Capacidade de óleo

12 litros 11,4 L

1999 - 2003

Série TS

Série TS

8 marchas não sincronizadas

16 velocidades com caixa de mudança de potência de duas marchas

12 velocidades

24 marchas

16 marchas

Transmissão

EconoShift

Tipo

engrenagem não sincronizada

Engrenagens

8 marchas para frente e 2 para trás

Quatro marchas, mais marcha à ré, em duas faixas. O trator deve estar parado e a embreagem usada antes de mudar a marcha ou a faixa. Faixa de velocidade reduzida opcional.

Com pneus traseiros 16.9-34.

Transmissão

Comando Dual Econômico

Tipo

transmissão de potência de duas velocidades

Engrenagens

16 para frente e 4 para trás

Igual ao EconoShift, com um botão adicional de troca de marcha sob velocidade no painel. As faixas direta/subvelocidade podem ser trocadas em movimento sem a embreagem. Quatro marchas, mais marcha à ré, em duas faixas. O trator deve estar parado e a embreagem usada antes de trocar de marcha ou faixa. Faixa creeper opcional.

Com pneus traseiros 16.9-34.

Transmissão

Comando Synchro

Engrenagens

12 para frente e para trás

Capacidade de óleo

60 litros 56,8 L

Quatro marchas fornecidas em três faixas, mais uma alavanca de vaivém. O trator pode ser mudado em movimento, usando a embreagem, entre as marchas, a faixa alta ou média, e o vaivém de avanço-ré. O trator deve ser parado para entrar na faixa baixa.

Pneus traseiros 16.9-38.

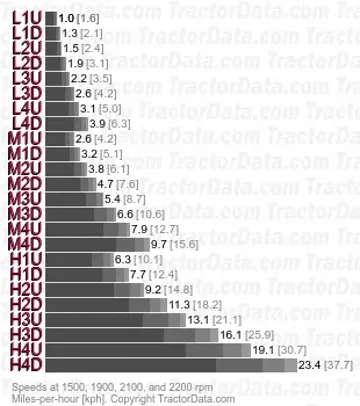

Transmissão

Comando Dual Sincro

Engrenagens

24 para frente e para trás

Capacidade de óleo

60 litros 56,8 L

Igual ao Synchro Command, com um botão adicional de troca de potência em subvelocidade na alavanca de câmbio. As faixas direta/subvelocidade podem ser trocadas em movimento sem a embreagem. Um botão de 'liberação' na alavanca de deslocamento pode ser usado para troca sem embreagem entre marchas para frente e para trás.

Pneus traseiros 16.9-38.

Transmissão

ElectroShift

Engrenagens

16 para frente e para trás

Capacidade de óleo

64 pinças 60,6 L

Transmissão

ElectroShift - rastejador

Engrenagens

24 para frente e para trás

Uma gama adicional de engrenagens rastejantes pode ser selecionada usando a embreagem com a gama na posição baixa. Rastejante acionado por um interruptor de alavanca.

1999 - 2003

Série TS

Série TS

Frente do trator

7.50-16

Traseira do trator

16.9-30

Distância entre eixos 2WD

92,1 polegadas 233 cm

Tração 4WD Distância entre eixos

93 polegadas 236 cm

Comprimento 2WD

150,2 polegadas 381 cm

Comprimento 4WD

158,9 polegadas 403 cm

Largura

201 cm 79,2 polegadas (cabine)

76,9 polegadas (apenas pneus) 195 cm

Distância do solo

15,5 polegadas 39 cm

3299 kg 7275 lbs (2WD)

8267 lbs (4WD) 3749 kg

3929 kg (cabine 2WD) 1771 kg

9855 lbs (4WD cab) 4470 kg

ROPS

113,7 polegadas 288 cm

Cabine

106,8 polegadas 271 cm

Escapamento

111,5 polegadas 283 cm
