Terraplane TD70
O Terraplane TD70 é um trator produzido pela Terraplane. Potência nominal: Diesel (bruta): 75 cv / 55,9 kW.
Visão Geral
 | 2002 - 2004
Trator utilitárioFoton construído
Trator utilitário
Construído pela Foton |
|---|
Produção | |
|---|---|
Distribuidor | Terraplane |
Fabricante | Foton |
Trator utilitário | |
Construído na China | |
Motor Terraplane TD70 | |
|---|---|
4.3L 4 cilindros diesel | |
Tanque de combustível | 20,6 gal
78,0 L |
Detalhes do motor ...  | |
Transmissão Terraplane TD70 | |
|---|---|
cambio de 8 marchas | |
Detalhes da transmissão...  |
Terraplane TD70 Força | |
|---|---|
Motor (bruto) | 75 cv
55,9 kW |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Direção hidráulica | |
ROPS de dois postes. Cabine opcional. |
Hidráulica | |
|---|---|
Pressão | 1450 psi
100,0 bar |
Vazão da bomba | 8.5 gpm
32.2 lpm |
Fluxo de direção | 2,64 gpm
10,0 lpm |
Pressão da direção. | 1015 psi
70.0 bar |
Engate de trator | |
|---|---|
Tipo Traseiro | II/I |
Elevação traseira | 2697 lbs
1223 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | ao vivo |
Tipo de TDP Traseiro | 540 (1.375) |
Rotações por minuto do motor | 540@1836 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 86,2 polegadas
218 cm |
Tração 4WD Distância entre eixos | 87,2 polegadas
221 cm |
Peso | 6613 a 7616 libras |
Pneu dianteiro | 6.50-20 |
Pneu traseiro 2WD | 16.9-28 |
Dimensões completas e pneus...  | |
Motor
Detalhe do Motor | |
|---|---|
diesel | |
4 cilindros | |
arrefecido a líquido | |
Deslocamento | 264,2 pol. cúbicos
4,3 L |
Diâmetro/Curso | 4,134x4,921 polegadas
105 x 125 mm |
Potência (bruta) | 75 cv
55,9 kW |
Sistema de combustível | injeção direta |
RPM Nominal | 2200 |
Tipo de partida | elétrico |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 8 marchas para frente e 2 para trás |
Embreagem | disco seco |

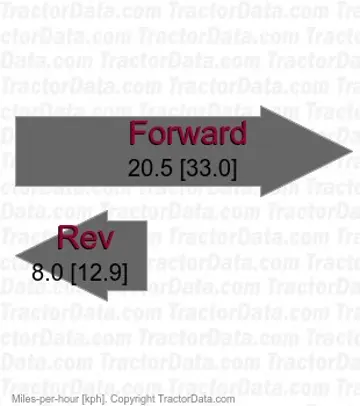

Velocidades | |
|---|---|
 |
Dimensões
Pneus Terraplane TD70 | |
|---|---|
Pneus padrão 2WD (agrícola) | Dianteira: 6.50-20. Traseira: 16.9-28 |
Pneus padrão 4WD (agrícola) | Front: 8.30-24. Traseira: 16.9-28 |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 86,2 polegadas
218 cm |
Tração 4WD Distância entre eixos | 87,2 polegadas
221 cm |
Comprimento | 161 polegadas
408 cm |
Largura | 75 polegadas
190 cm |
Distância ao solo 2WD | 16 polegadas
40 cm |
Tração 4WD, altura do solo | 13 polegadas
33 cm |
Peso Terraplane TD70 | |
|---|---|
2WD ROPS | 6613 lbs
2999 kg |
4WD ROPS | 7253 lbs
3289 kg |
Cabine 2WD | 6977 lbs
3164 kg |
Cabine 4WD | 7616 lbs
3454 kg |
Altura Terraplane TD70 | |
|---|---|
Volante | 73 polegadas
185 cm |
ROPS | 107 polegadas
271 cm |
Cabine | 98 polegadas
248 cm |
Fotos

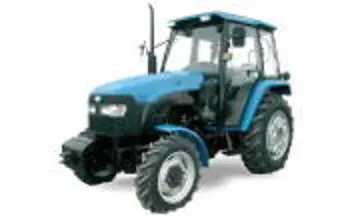

Terraplane TD70 tractor photo
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Terraplane TD70 com base em sua potência de 74.96313476636885 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | Serviço Pesado | Suitable for medium loam and stubble turnover. |
Roçadeira RotativaRoçada e Limpeza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Serviço Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 78 to 84 in200 - 215 cm | Serviço Pesado | Heavy commercial tiller with multi-speed gearbox. |
Grade Aradora / NiveladoraPreparo Secundário | 7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙 | Serviço Médio | Field leveling and clod breaking behind plows. |
EnfardadeiraFeno e Forragem | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Serviço Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Terraplane TD70.
Autonomia Estimada em Campo: 5.3 hrs
Aproximadamente 5.3 horas de operação contínua a ~75% de carga com tanque cheio (20.6 gal / 78 L).
Consumo Horário Estimado (75% Carga)~3.9 gal/h (14.8 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Terraplane TD70
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Terraplane TD70.
Equivalências convertidas:
Cavalos de força mecânicos (HP)75 hp
Quilowatts (kW)55.9 kW
Cavalos-vapor métricos (CV / PS)76 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Terraplane TD70 com alternativas da mesma época e categoria de potência.
Modelo Atual
Terraplane
Terraplane TD70
Potência do Motor:Diesel (bruta): 75 cv / 55,9 kW
★ Baseline Reference
Massey FergusonConcorrente Direto
Massey Ferguson 184
Potência do Motor:68
Anos de Fabricação:1980 - 1983
