Waterloo Boy R
O Waterloo Boy R é um trator produzido pela Waterloo Boy.
Visão Geral
 | 1914 - 1917
Trator de padrão elevado
Trator de esteira padrão |
|---|
Produção | |
|---|---|
Fabricante | Waterloo Boy |
Trator de esteira padrão | |
Construído em Waterloo, Iowa, EUA | |
Total construído | 9.310 |
O preço original era de $850 em 1917 | |
Existem treze variações registradas do modelo Waterloo Boy R (não incluindo os California Specials) designadas por um sufixo de letra, de RA a RM. As rodas traseiras com raios redondos foram substituídas por raios planos no RG, número de série 1511. O tanque de combustível mudou de vertical para horizontal no número de série 4089 (RJ). | |
Variantes | |
|---|---|
Especial da Califórnia | roda dianteira simples |
Motores Waterloo Boy R | |
|---|---|
Waterloo Gasoline Engine Company 5.4L 2-cilindros querosene | |
Waterloo Gasoline Engine Company 6.5L 2-cilindros querosene | |
Waterloo Gasoline Engine Company 7,6L 2-cilindros querosene | |
Tanque de combustível | 20 gal
75,7 L |
Combustível aux. | 1 gal
3,8 L |
Detalhes do motor ...  | |
Transmissão Waterloo Boy R | |
|---|---|
marcha 1 não sincronizada | |
Detalhes da transmissão...  |
Waterloo Boy R Power | |
|---|---|
Barra de tração (declarado) | 12 cv
8,9 kW |
Correia (alegado) | 25 cv
18,6 kW |
Arados | 3 (35,56 cm) |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção | corrente e catracas manuais |
Freios manuais | |
Estação do operador aberta com assento de bandeja de aço | |
Fotos | |
|---|---|
 | |
Fotos do Waterloo Boy...  |
Dimensões e Pneus | |
|---|---|
Peso | 6200 lbs
2812 kg |
Pneu dianteiro | 28 |
Pneu traseiro | 52 |
Dimensões completas e pneus...  | |

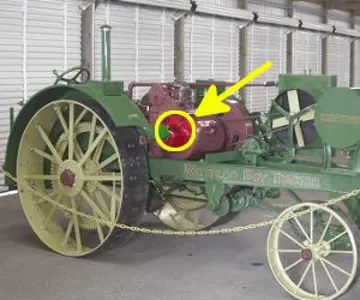

Localização do Número de Série R | |
|---|---|
 | |
Lado direito do motor, perto da manivela de partida |
Números de Série R | |
|---|---|
1914 | 1026 |
1915 | 1401 |
1916 | 3556 |
1917 | 6982 |
Final | 11020 |
FAQ: Como ler uma tabela de número de série. | |
Referências | |
|---|---|
 | |
A Série John Deere Unstyled Letter por J.R. Hobbs | |
Tratores 1918-1976 publicados pela John Deere* | |
Tractor Waterloo Boy de Uma Pessoa publicado em 1917 | |
Tractor Waterloo Boy para um homem publicado em 1914 | |
*Publicação contém erros conhecidos. |
Motor
Opções do motor | |
|---|---|
Waterloo Gasoline Engine Company 5.4L 2-cilindros querosene | |
Waterloo Gasoline Engine Company 6.5L 2-cilindros querosene | |
Waterloo Gasoline Engine Company 7,6L 2-cilindros querosene |
Detalhe do Motor | |
|---|---|
Waterloo Gasoline Engine Company | |
querosene | |
2 cilindros | |
arrefecido a líquido | |
Motor original, utilizado até 1915, Waterloo Boy R número de série 1114 (RA a RD). Este design de motor horizontal foi a base para os motores de trator de dois cilindros da John Deere usados nos quarenta e seis anos seguintes. | |
Deslocamento | 330 ci
5,4 L |
Diâmetro/Curso | 5.50x7.00 polegadas
140 x 178 mm |
Compressão | 3,91:1 |
RPM Nominal | 700 |
Ordem de ignição | 1-2 |
Tipo de partida | manivela |
Detalhe do Motor | |
|---|---|
Waterloo Gasoline Engine Company | |
querosene | |
2 cilindros | |
arrefecido a líquido | |
O motor de diâmetro de seis polegadas foi usado no Waterloo Boy R de 1915 até 1917 (RE a RK), número de série 6728. Uma cabeça de cilindro removível foi introduzida no número de série 1610 (RH). | |
Deslocamento | 396 polegadas cúbicas
6.5 L |
Diâmetro/Curso | 6,00x7,00 polegadas
152 x 178 mm |
Compressão | 3,91:1 |
RPM Nominal | 750 |
Ordem de ignição | 1-2 |
Tipo de partida | manivela |
Detalhe do Motor | |
|---|---|
Waterloo Gasoline Engine Company | |
querosene | |
2 cilindros | |
arrefecido a líquido | |
O motor Waterloo Boy modelo R final, usado de 1917 até o fim da produção (RM). Este tamanho de motor continuou a ser usado no modelo N da Waterloo Boy e no modelo D inicial da John Deere. | |
Deslocamento | 465 cc
7,6 L |
Diâmetro/Curso | 6,50x7,00 polegadas
165 x 178 mm |
Compressão | 3,91:1 |
RPM Nominal | 750 |
Ordem de ignição | 1-2 |
Tipo de partida | manivela |
Capacidade do líquido de arrefecimento | 34 litros
32,2 L |
Transmissão
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 1 frente e ré |
A alavanca do lado esquerdo controla a seleção de marchas para frente e para trás. Embreagem acionada por pedal. | |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus Waterloo Boy | |
|---|---|
Frente do trator | 28 x 6 aço |
Traseira do trator | 52 x 10 aço |
Dimensões | |
|---|---|
Comprimento | 143 polegadas
363 cm |
Largura | 72 polegadas
182 cm |
Altura | 63 polegadas
160 cm |
Peso | 6200 lbs
2812 kg |
Fotos
Waterloo Boy R
Waterloo Boy R
Waterloo Boy R
Waterloo Boy R
Waterloo Boy model R operator station.
Waterloo Boy model R.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Waterloo Boy R.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Waterloo Boy R
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Waterloo Boy R.
Equivalências convertidas:
Cavalos de força mecânicos (HP)0 hp
Quilowatts (kW)0 kW
Cavalos-vapor métricos (CV / PS)0 PS
