International Harvester 686
International Harvester 686 是由 International Harvester 生产的拖拉机。 标注发动机功率：66.36 马力 49.5 千瓦。
概述
 | 1976 - 1980 |
|---|
生产 | |
|---|---|
制造商 | 国际收割机 |
总建造数 | 6,000 |
原始价格为1980年的14,700美元 | |
国际收获机686与IH 666几乎相同，只是在1976年86系列问世时重新命名了。1979年发生了一项重大变化，当时310柴油机取代了312。 | |
国际收割机686发动机 | |
|---|---|
国际收割机 5.1L 6缸柴油机 | |
国际收割机 4.8L 6缸汽油发动机 | |
发动机详情...  |
国际收获机686变速箱 | |
|---|---|
10速双速动力换挡 | |
变速箱详情...  |
国际收割机686动力 | |
|---|---|
牵引钩（测试） | 58.01 马力
43.3 千瓦 |
动力输出 (已测试) | 66.36 马力
49.5 千瓦 |
性能测试详情...  | |
机械的 | |
|---|---|
两轮驱动 | |
助力转向 | |
碟刹 | |
两柱固定翻转保护装置。 |
照片 | |
|---|---|
 | |
国际收割机686照片...  |
容量 | |
|---|---|
燃料 | 31 加仑
117.3 升 |
液压系统 | 16 加仑
60.6 升 |
液压 | |
|---|---|
类型 | 开式中心 |
容量 | 16 加仑
60.6 升 |
总流量 | 12 加仑/分钟
45.4 升/分钟 |
拖拉机挂钩 | |
|---|---|
后类型 | 二 |
动力输出 (PTO) | |
|---|---|
后 PTO | 独立 |
后部动力输出类型 | 540 (1.375) |
尺寸与轮胎 | |
|---|---|
轮距 | 103 英寸
261 厘米 |
重量 | 7770 磅
3524 公斤 |
前轮胎 | 7.50-16 |
后轮胎 | 15.5-38 |
完全尺寸和轮胎...  | |
686序列号 | |
|---|---|
位置: | 右侧离合器壳体。 |
一九七六年 | 7500 |
一九七七 | 七千七百二十九 |
一九七八 | 9899 |
一九七九 | 一一四一七 |
一九八零 | 12923 |
常见问题解答：如何读取序列号表。 | |
参考文献 | |
|---|---|
 | |
1979年由国际收获者公司出版的购买指南 | |
1980年由国际收割机公司出版的农业设备参考目录 |
发动机
发动机选项 | |
|---|---|
国际收割机 5.1L 6缸柴油机 | |
国际收割机 4.8L 6缸汽油发动机 |
引擎详情 | |
|---|---|
国际收割机D310 | |
柴油 | |
6缸 | |
液冷 | |
德国（Nuess）制造的柴油发动机，于1979年取代了312柴油发动机。 | |
排量 | 310 立方英寸
5.1 升 |
缸径/行程 | 3.875x4.375英寸
98 x 111 毫米 |
额定转速 | 两千 |
启动电压 | 12 |
引擎详情 | |
|---|---|
国际收割机 D-312 | |
柴油 | |
6缸 | |
液冷 | |
排量 | 312 立方英寸
5.1 升 |
缸径/行程 | 3.875x4.410英寸
98 x 112 毫米 |
空气滤清器 | 干燥 |
额定转速 | 两千 |
怠速转速 | 900-2000 |
油箱容量 | 12 夸脱
11.4 升 |
冷却液容量 | 21 夸脱
19.9 升 |
引擎详情 | |
|---|---|
国际收获机C291 | |
汽油 | |
6缸 | |
液冷 | |
排量 | 291 立方英寸
4.8 升 |
缸径/行程 | 3.75x4.39英寸
95 x 112 毫米 |
额定转速 | 两千 |
变速箱
变速器 | |
|---|---|
变速器 | 扭矩放大器 |
类型 | 双速动力换挡 |
齿轮 | 10个前进档和2个倒档 |
油箱容量 | 64夸脱
60.6升 |
速度 | |
|---|---|
配备15.5-38后轮胎。 | |
 |
尺寸
国际收割机 686 轮胎 | |
|---|---|
前部农业 | 7.50-16 |
农业后部 | 15.5-38 |
尺寸 | |
|---|---|
轮距 | 103 英寸
261 厘米 |
长度 | 162英寸*带三点连接器的总长度
411厘米 |
宽度 | 89.4 英寸*最小宽度
227 厘米 |
高度（排气口） | 105 英寸
266 厘米 |
柴油运输重量 | 7770 磅
3524 公斤 |
压载重量 | 10340 磅
4690 公斤 |
前轮距 | 58 到 82 英寸
147 到 208 厘米 |
后轮距 | 56到96英寸
142到243厘米 |
测试
拖拉机测试 | |
|---|---|
NTTL 1151: 312 柴油扭矩放大器 2WD | |
NTTL 1152:汽油扭矩放大器 2WD | |
NTTL 1336: 310柴油扭矩放大器 2WD |

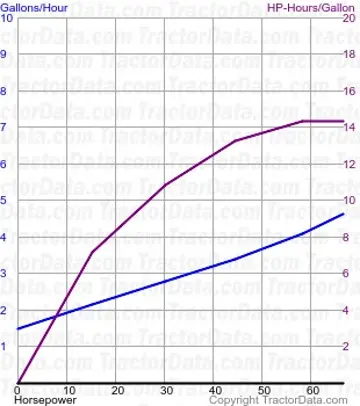

内布拉斯加拖拉机测试 1151 | ||
|---|---|---|
 | | |
| ||
内布拉斯加拖拉机测试 1151 | |
|---|---|
312柴油扭矩放大器 2WD
1973年11月3日至14日
链接：内布拉斯加拖拉机测试1151文件 | |
拖拉机性能 | |
额定发动机转速时的功率 | 66.29 马力
49.4 千瓦 |
燃油使用 | 4.7 加仑/小时
17.8 升/小时 |
牵引力性能 | |
最大功率 | 58.01 马力
43.3 千瓦 |
燃油使用 | 4.6 加仑/小时
17.4 升/小时 |
齿轮 3-直驱用于功率测试。 | |
最大牵引力 | 8,012磅
3634公斤 |
齿轮 2-TA 用于牵引测试。 | |

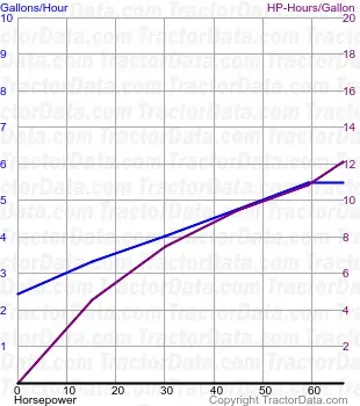

内布拉斯加拖拉机测试1152 | ||
|---|---|---|
 | | |
| ||
内布拉斯加拖拉机测试1152 | |
|---|---|
汽油扭矩放大器 2WD
1973年11月5日至12月3日
链接：内布拉斯加拖拉机测试 1152 文件 | |
拖拉机性能 | |
额定发动机转速时的功率 | 66.30 马力
49.4 千瓦 |
燃油使用 | 12.0 加仑/小时
45.4 升/小时 |
牵引力性能 | |
最大功率 | 57.29 马力
42.7 千瓦 |
燃油使用 | 5.7 加仑/小时
21.6 升/小时 |
齿轮 3-直驱用于功率测试。 | |
最大牵引力 | 7,981 磅
3620 公斤 |
齿轮 2-TA 用于牵引测试。 | |

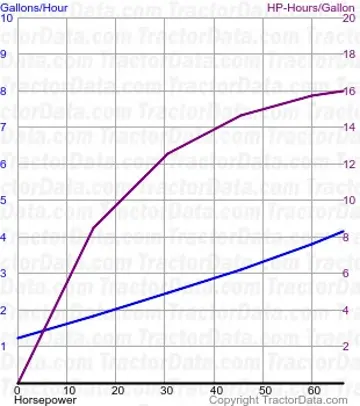

内布拉斯加拖拉机测试1336 | ||
|---|---|---|
 | | |
| ||
内布拉斯加拖拉机测试1336 | |
|---|---|
310柴油扭矩放大器2WD
1980年3月26日至4月16日
链接：内布拉斯加拖拉机测试1336文件 | |
拖拉机性能 | |
额定发动机转速时的功率 | 66.36 马力
49.5 千瓦 |
燃油使用 | 4.1 加仑/小时
15.5 升/小时 |
牵引力性能 | |
最大功率 | 57.71 马力
43.0 千瓦 |
燃油使用 | 4.1 加仑/小时
15.5 升/小时 |
齿轮 3-直驱用于功率测试。 | |
最大牵引力 | 8,013磅
3634公斤 |
齿轮1-直驱用于牵引测试。 | |
照片
International 686, right side.
International 686, left side.
推荐作业农具与动力匹配指南
基于 International Harvester 686 的 66.38059339776848 马力输出及 ASAE 农业工程规范计算的机具匹配建议。
| 作业农具类型 | 推荐规格 (英制 / 公制) | 作业负荷级别 | 工程选型要点 |
|---|---|---|---|
铧式犁 / 翻转犁初级耕整地作业 | 3 to 4 Bottom (16")3 - 4 铧 (40 cm) | 重度负荷 | Suitable for medium loam and stubble turnover. |
旋转割草碎草机割草与清茬作业 | 7 to 8 ft (84-96 in)2.1 - 2.4 m | 重度负荷 | Heavy-duty twin spindle cutter for overgrown acreage. |
旋耕机苗床整地作业 | 78 to 84 in200 - 215 cm | 重度负荷 | Heavy commercial tiller with multi-speed gearbox. |
圆盘耙二级破土整平作业 | 7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙 | 中度负荷 | Field leveling and clod breaking behind plows. |
打捆机牧草与秸秆收获 | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | 重度负荷 | Silage and dry hay; 540 RPM PTO with slip-clutch. |
作业环境与配重提示实际配套农具幅宽受土壤质地（重黏土或砂壤土）、作业坡度及牵引速度影响。重负荷初级耕作建议配置前桥配重铁和轮式配重以确保作业稳定性。
油液规格、容积与田间作业续航蓝图
International Harvester 686 的标准油液规格推荐、保养周期以及满油箱作业续航推算。
预计满油箱田间连续作业工时: 4.6 hrs
在 ~75% 额定作业负荷下，满箱燃油 (16 加仑 / 60.6 升) 预计可持续作业约 4.6 小时。
75% 作业负荷估算油耗率~3.5 加仑/小时 (13.1 升/小时)
发动机曲轴箱机油
SAE 15W-40 重负荷柴油机油
执行规格标准： API CK-4 / CJ-4 重载柴油标准
推荐保养周期： 150 – 250 工作小时
变速箱与后桥液压系统
UTTO 拖拉机通用传动与液压油
执行规格标准： ISO VG 46 / 68 (适配湿式制动离合器)
推荐保养周期： 600 – 1000 工作小时
发动机防冻冷却系统
50/50 乙二醇型防冻防沸冷却液
执行规格标准： ASTM D6210 重负荷有机酸防腐配方
推荐保养周期： 2 年 / 1500 工作小时
International Harvester 686 常用技术规格单位换算器
在公制与英制标准之间快速换算 International Harvester 686 的发动机马力、油液容量与整机重量。
换算等值：
机械马力 (HP)66.4 hp
千瓦 (kW)49.5 kW
公制马力 (PS / 匹)67.3 PS
同级别跨品牌标杆竞品对比
将 International Harvester 686 与同一时代、同等马力段的行业竞品进行横向实力对照。
当前车型
International Harvester
International Harvester 686
标称动力:66.36 马力
49.5 千瓦
★ Baseline Reference
