Farmall 706

1963 - 1967

Ackerschlepper

Ackerschlepper

Hersteller

Farmall (ein Teil von International Harvester)

Ackerschlepper

Gebaut in Rock Island, Illinois, USA

Gesamt gebaut

45.053

Der ursprüngliche Preis betrug 6.100 $ im Jahr 1967

Der 706 war mit einem neuen Drehmomentverstärkerdesign erhältlich, das ein Durchdrehen beim Bergabfahren verhinderte. Eine übermittelnde Handkupplung war eine Option, üblicherweise bei Wheatland-Modellen (Standardprofil) zu finden. Der 706 war entweder mit dem Fast Hitch oder einer Standard-Dreipunktkupplung erhältlich. Die Zapfwelle verfügte sowohl über 540- als auch über 1000-U/min-Wellen, die beide während des Betriebs rotierten.

Farmall 706

Reihenkulturen

IH 706

Standard-Profil

IH 2706

industriell

706 Hi-Clear

hoher Ernte

International Harvester 4,6L 6-Zylinder-Diesel

International Harvester 5,1L 6-Zylinder-Diesel

International Harvester 4,3L 6-Zylinder-Benzin

Interntional Harvester 4,8L 6-Zylinder-Benzin

8-Gang

16-Gang

Motor (grobe Leistung)

89 PS 66.4 kW

Anhängerkupplung (angegeben)

65 PS 48,5 kW

Zwillingskupplung (angegeben)

73,5 PS 54,8 kW

Anhängevorrichtung (geprüft)

67,46 PS 50,3 kW

Kraftübertragung (geprüft)

76,56 PS 57,1 kW

Zweirad- oder Vierradantrieb

Servolenkung

Hydraulische Trocken-Doppelscheibenbremsen

Kabine optional, Klimaanlage ab 1966 verfügbar

Kraftstoff

33 Gallone (Gas/Diesel) 124,9 L

39 Gallonen (Flüssiggas) 147,6 L

Hydrauliksystem

17 Gallonen 64,3 Liter

Typ

offen mittig

Kapazität

17 Gallonen 64,3 Liter

Ventile

1 oder 2

Pumpenleistung

12 gpm 45,4 lpm

17 GPM (optional) 64,3 lpm

3 GPM (PTO-Pumpe) 11,4 lpm

Lenkungsfluss

9 GPM 34,1 LPM

Hinterer Typ

2

Typ

IH Schnellkupplung

Heck-PTO

unabhängig

Heck-PTO Typ

540/1000

1000

Motordrehzahl

540@2100

1000@2100

Radstand 2WD

97,5 Zoll 247 cm

4x4 Radstand

94,75 Zoll 240 cm

Gewicht

7530 bis 9160 Pfund

Vorderreifen

6,50-16

Hinterreifen

15.5-38

Frontlader

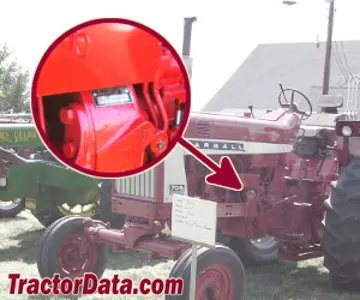

Seriennummernschild an der linken Seite des Kupplungsgehäuses 706.

1963

501

1964

7073

1965

21162

1966

30288

1967

38521

Endgültig

46647

FAQ: Wie liest man eine Seriennummerntabelle?

Durchmesser

11 Zoll 27 cm

Breite

7,5 Zoll 19 cm

Drehzahl

1055

Geschwindigkeit

925,98 Meter/Minute 3.038 Fuß/Minute

Boden

negativ

Ladeampere

25 (Generator)

32 (Lichtmaschine)

Batterien

1 (Gas)

2 (Diesel)

Batteriespannung

12 (Gas)

6 (Diesel)

Batterie Ah

60 (Gas/Flüssiggas)

130 (Diesel)

Farm Loaders veröffentlicht 1965, von International Harvester

Farm Loaders veröffentlicht im Jahr 1970 von International Harvester

706 - 806 Farmall Traktoren veröffentlicht von International Harvester

Neuer McCormick Farmall 706 Traktor, veröffentlicht 1963, von International Harvester

Bedienungsanleitung McCormick Farmall und International 706 Traktoren (1014498R3) veröffentlicht im Jahr 1965

1963 - 1967

Ackerschlepper

Ackerschlepper

International Harvester 4,6L 6-Zylinder-Diesel

International Harvester 5,1L 6-Zylinder-Diesel

International Harvester 4,3L 6-Zylinder-Benzin

Interntional Harvester 4,8L 6-Zylinder-Benzin

International Harvester D282

Diesel

6-Zylinder

flüssigkeitsgekühlt

Der 282 war der ursprüngliche Diesel, der für den 706 erhältlich war. Er wurde später durch den in Deutschland gebauten 310 Diesel ersetzt.

Verdrängung

282 Kubikzoll 4,6 L

Bohrung/Hub

104,15 x 111,76 mm 94 x 112 mm

Leistung (Brutto)

89 PS 66.4 kW

Luftfilter

zwei Stufen trocken

Nenn-U/min

2300

Leerlauf-U/min

900-2300

Zündreihenfolge

1-5-3-6-2-4

Anlasser Volt

12

Kühlmittelmenge

21,5 qt 20,3 l

Ventilspiel

0,027 Zoll*Heiß 0,686 mm

Ventilspiel

0,027 Zoll*Heiß 0,686 mm

Ölmenge

9 Liter 8,5 Liter

International Harvester D310

Diesel

6-Zylinder

flüssigkeitsgekühlt

Der 310 ersetzte den 282 Diesel im November 1966, Seriennummer 37237.

Verdrängung

310 ccm 5,1 L

Bohrung/Hub

3,875x4,375 Zoll 98 x 111 mm

Luftfilter

zwei Stufen trocken

Nenn-U/min

2300

Anlasser Volt

12

International Harvester C263

Benzin

6-Zylinder

flüssigkeitsgekühlt

Der 263 war ebenfalls als Flüssiggas-Motor erhältlich.

Verdrängung

263 Kubikzoll 4,3 L

Bohrung/Hub

1.78 x 11.15 cm 90 x 112 mm

Leistung (Brutto)

89 PS 66.4 kW

Luftfilter

zwei Stufen trocken

Nenn-U/min

2300

Leerlauf-U/min

900-2300

Anlasser Volt

12

Kühlmittelmenge

20,5 Quart (Benzin) 19,4 L

21 Quart (Flüssiggas) 19,9 L

Zündkerzenabstand

0,023 Zoll (Gas) 0,584 mm

0,015 Zoll (LP) 0,381 mm

Punktabstand

0,508 mm 0,020 Zoll

Ventilspiel

0,027 Zoll (heiß) 0,686 mm

Ventilspiel

0,027 Zoll (heiß) 0,686 mm

Ölmenge

9 Liter 8,5 Liter

International Harvester C291

Benzin

6-Zylinder

flüssigkeitsgekühlt

Der 291 war auch als Gasmotor erhältlich.

Verdrängung

291 Kubikzoll 4,8 L

Bohrung/Hub

7,62 x 11,18 cm 95 x 112 mm

Kompression

7,5:1

Nenn-U/min

2300

1963 - 1967

Ackerschlepper

Ackerschlepper

8-Gang

16-Gang

Getriebe

Schlupfkupplung

Gänge

8 vorwärts und 4 rückwärts

Kupplung

12-Zoll-Trockenscheibe

Ölmenge

68 Liter 64,4 L

Öltyp

IH Hy-Tran

IH Hy-Tran

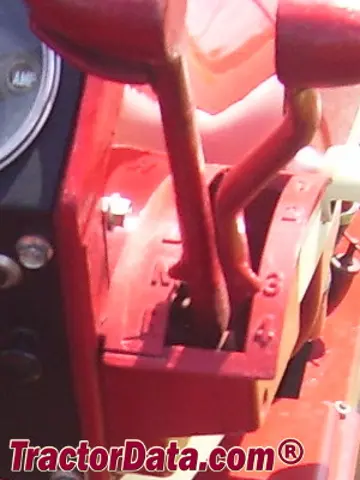

Das 706-Getriebe wird mit zwei Hebeln gesteuert. Ein Bereichshebel wählt den hohen, niedrigen, Rückwärtsgang oder Neutral. Ein separater Geschwindigkeitshebel wählt einen von vier Gängen. Der Traktor muss angehalten und die Kupplung benutzt werden, um den Bereich oder die Gänge zu wechseln.

Mit 15.5-38 Hinterreifen.

Getriebe

Drehmomentverstärker

Gänge

16 vorwärts und 8 rückwärts

Kupplung

12-Zoll-Trockenscheibe

Ölmenge

68 Liter 64,4 L

Öltyp

IH Hy-Tran

IH Hy-Tran

Der Drehmomentverstärker (DV) bietet einen hydraulisch betätigten Untersetzungsantrieb, der während der Fahrt mit jeder Gang- und Geschwindigkeitswahl im Hauptgetriebe geschaltet werden kann. Die Verwendung des DV erfordert nicht das Einkuppeln oder Anhalten des Traktors. Wenn der Hebel in der Vorwärtsstellung steht, ist der DV ausgeschaltet und das Getriebe befindet sich im Direktantrieb. Um den Traktor zu verlangsamen (und die Zugkraft zu erhöhen), sollte der DV-Hebel sanft und schnell nach hinten gezogen werden, wodurch der DV eingekuppelt wird. Um den DV auszuschalten und in den Direktantrieb zurückzukehren, sollte der DV nach vorne bewegt werden, mit einer kurzen Pause in der Mittelposition des Hebels.

Mit 15.5-38 Hinterreifen.

1963 - 1967

Ackerschlepper

Ackerschlepper

2WD Landwirtschaft vorne

6,50-16

Allrad-Landwirtschaft vorne

11,5-24

Ag Heck

15.5-38

Radstand 2WD

97,5 Zoll 247 cm

4x4 Radstand

94,75 Zoll 240 cm

2WD Länge

157 Zoll 398 cm

4WD Länge

161 Zoll 408 cm

Breite

92 Zoll (min) 233 cm

110 Zoll (max.) 279 cm

2WD Höhe (Lenkrad)

80 Zoll 203 cm

4WD Höhe (Lenkrad)

81,5 Zoll 207 cm

Bodenfreiheit

43 cm 17 Zoll

Bodenfreiheit (vordere Achse)

53 cm 21 Zoll

2WD Bodenfreiheit (Anhängevorrichtung)

13 Zoll 33 cm

Vorderrad

8/16 Zoll 20/40 cm (Dreirad)

Vorderrad

50 bis 74 Zoll 127 bis 187 cm

Vorderrad

56 bis 80 Zoll 142 bis 203 cm

Hinterreifen

56 bis 94 Zoll 142 bis 238 cm

Hinterreifen

56 bis 96 Zoll 142 bis 243 cm (PAVT)

Versand

7.530 lbs (Gas) 3415 kg

7.780 lbs (Diesel) 3529 kg

Betrieb

8.285 lbs (263 Gas) 3758 kg

8.530 lbs (282 Diesel) 3869 kg

8.700 lbs (291 Gas) 3946 kg

9.160 lbs (310 Diesel) 4154 kg

Ballastiert

10.710 lbs 4858 kg

1963 - 1967

Ackerschlepper

Ackerschlepper

NTTL 856: 282 Diesel Drehmomentverstärker 2WD

NTTL 858: 263 Benzin Drehmomentverstärker 2WD

NTTL 955: 310 Diesel Drehmomentverstärker 2WD

NTTL 956: 291 LP-Gas Drehmomentverstärker 2WD

NTTL 957: 291 Gas-Drehmomentverstärker 2WD

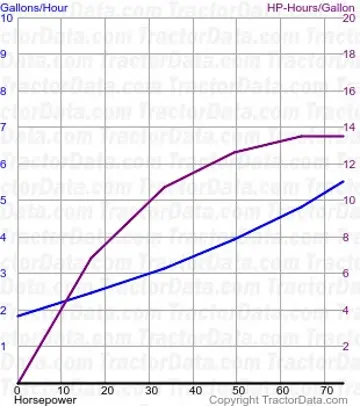

282 Diesel Drehmomentverstärker 2WD 21. Oktober - 8. November 1963 Link: Nebraska Traktor Test 856 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

72,42 PS 54,0 kW

Kraftstoffverbrauch

5,5 gal/Stunde 20,8 l/Stunde

Leistung bei Nenndrehzahl der Zapfwelle

67,26 PS 50,2 kW

Kraftstoffverbrauch

5,1 gal/Stunde 19,3 l/Stunde

Anhängerkupplungsleistung

Maximale Leistung

65,12 PS 48,6 kW

Kraftstoffverbrauch

5,4 Gal./Stunde 20,4 l/Stunde

Gang 2-Hoch-TA für Leistungstest verwendet.

Maximaler Zug

8.026 lbs 3640 kg

Gang 3-Niedrig-TA für Zugversuch verwendet.

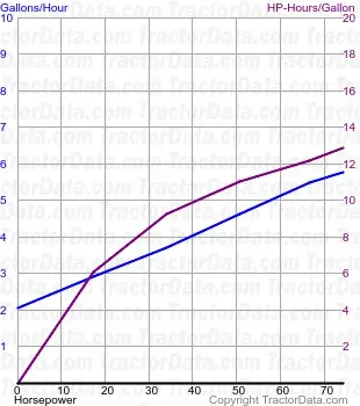

263 Benzin Drehmomentverstärker 2WD 30. Oktober - 20. November 1963 Link: Nebraska Traktor Test 858 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

73,82 PS 55,0 kW

Kraftstoffverbrauch

5.7 Gallonen/Stunde 21.6 Liter/Stunde

Leistung bei Nenndrehzahl der Zapfwelle

68,77 PS 51,3 kW

Kraftstoffverbrauch

5,2 gal/Stunde 19,7 l/Stunde

Anhängerkupplungsleistung

Maximale Leistung

66,18 PS 49,4 kW

Kraftstoffverbrauch

5.9 gal/Stunde 22.3 l/Stunde

Gang 2-Hoch-TA für Leistungstest verwendet.

Maximaler Zug

7.976 lbs 3617 kg

Gang 3-Niedrig-TA für Zugversuch verwendet.

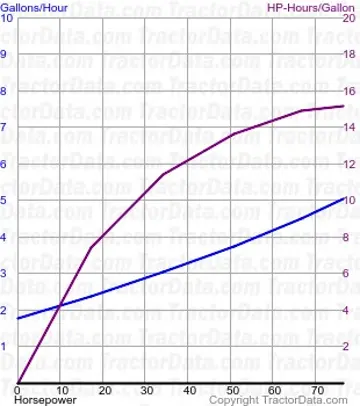

310 Diesel Drehmomentverstärker 2WD 14. - 28. November 1966 Link: Nebraska Tractor Test 955 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

76,09 PS 56,7 kW

Kraftstoffverbrauch

5,0 Gallonen/Stunde 18,9 Liter/Stunde

Leistung bei Nenndrehzahl der Zapfwelle

71,84 PS 53,6 kW

Kraftstoffverbrauch

4,7 gal/Stunde 17,8 l/Stunde

Anhängerkupplungsleistung

Maximale Leistung

67,46 PS 50,3 kW

Kraftstoffverbrauch

5,0 Gallonen/Stunde 18,9 Liter/Stunde

Gang 1-Hoch-Direkt für Leistungstest verwendet.

Maximaler Zug

8.416 lbs 3817 kg

Gang 3-Niedrig-TA für Zugversuch verwendet.

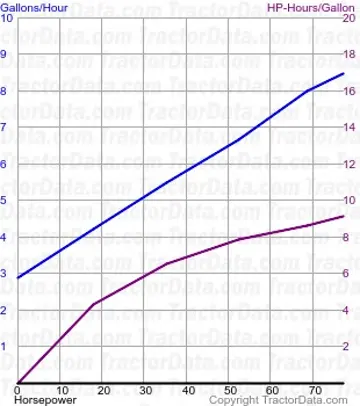

291 LP Gas Torque Amplifier 2WD 14. - 28. November 1966 Link: Nebraska Tractor Test 956 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

76,3 PS 56,9 kW

Kraftstoffverbrauch

8,4 gal/Stunde 31,8 l/Stunde

Leistung bei Nenndrehzahl der Zapfwelle

70,98 PS 52,9 kW

Kraftstoffverbrauch

7,6 Gal/Stunde 28,8 l/Stunde

Anhängerkupplungsleistung

Maximale Leistung

66,53 PS 49,6 kW

Kraftstoffverbrauch

8.3 Gal/Stunde 31.4 l/Stunde

Gang 1-Hoch-Direkt für Leistungstest verwendet.

Maximaler Zug

8.387 lbs 3804 kg

Gang 3-Lo-TA für Zugversuch verwendet.

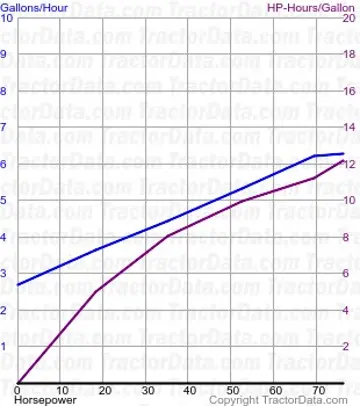

291 Gas Torque Amplifier 2WD 16. - 28. November 1966 Link: Nebraska Tractor Test 957 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

76,56 PS 57,1 kW

Kraftstoffverbrauch

6,3 Gallonen/Stunde 23,8 Liter/Stunde

Leistung bei Nenndrehzahl der Zapfwelle

71,8 PS 53,5 kW

Kraftstoffverbrauch

5,8 Gallonen/Stunde 22,0 Liter/Stunde

Anhängerkupplungsleistung

Maximale Leistung

65,67 PS 49,0 kW

Kraftstoffverbrauch

6,3 Gallonen/Stunde 23,8 Liter/Stunde

Gang 1-Hoch-DD für Leistungstest verwendet.

Maximaler Zug

8.387 lbs 3804 kg

Gang 3-Niedrig-TA für Zugversuch verwendet.
