Waterloo Boy N
Der Waterloo Boy N ist ein Traktor von Waterloo Boy.
Waterloo Boy N Seriennummer & Baujahr-Finder
Ermitteln Sie das genaue Baujahr Ihres Traktors anhand der Fahrgestellnummer.
Wo befindet sich das Typenschild?Das Typenschild mit der Seriennummer befindet sich meist am vorderen Rahmen, an der rechten Seite des Getriebegehäuses oder an der Instrumententafel.
Überblick
 | 1917 - 1924
Standard-Profil-Traktor |
|---|---|
1917 - 1924 | |
Standard-Profil-Traktor | |
1917 - 1924 | |
|---|---|
Standard-Profil-Traktor |
Produktion | |
|---|---|
Hersteller | Waterloo Boy (ein Teil von John Deere) |
Standard-Profil-Traktor | |
Gebaut in Waterloo, Iowa, USA | |
Gesamt gebaut | 21.392 |
Der ursprüngliche Preis betrug 1.050 $ im Jahr 1921 | |
Der "N" wurde bei der Waterloo Engine Company hergestellt, als sie 1918 zur John Deere Tractor Company wurde. Als Nebraska sein Traktorprüfungsprogramm einrichtete, war der "N" der erste Traktor, der getestet wurde. | |
Waterloo Boy N Motor | |
|---|---|
Waterloo Gasoline Engine Company 7.6L 2-Zylinder-Kerosinmotor | |
Kraftstofftank | 20 gal
75,7 L |
Hilfsstoff | 1 Gallone
3,8 Liter |
Motordetails ...  | |
Waterloo Boy N Getriebe | |
|---|---|
2-Gang-Schaltgetriebe ohne Synchronisation | |
Getriebe Details ...  |
Waterloo Boy N Power | |
|---|---|
Anhängerkupplung (angegeben) | 12 PS
8,9 kW |
Riemen (angegeben) | 25 PS
18,6 kW |
Pflüge | 3 (35,5 cm) |
Anhängevorrichtung (geprüft) | 15,98 PS
8,87 kW |
Riemen (geprüft) | 25,97 PS
19,4 kW |
Leistungsprüfung Details ...  | |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Lenkung | manuelle Kette und Capstan |
manuell | |
Manuelle Bremsen | |
Offene Fahrerstation mit Stahlwanne. Optionales Stahldach. | |
Fotos | |
|---|---|
 | |
Waterloo Boy N Fotos...  |
Abmessungen & Reifen | |
|---|---|
Gewicht | 6.183 lbs
2804 kg |
Vorderreifen | 28 |
Hinterreifen | 52 |
Vollständige Abmessungen und Reifen ...  | |
N Seriennummern | |
|---|---|
1917 | 8378 |
1918 | 10221 |
1919 | 13461 |
1920 | 18924 |
1921 | 27026 |
1922 | 27812 |
1923 | 28119 |
1924 | 29520 |
Endgültig | 31412 |
FAQ: Wie liest man eine Seriennummerntabelle? | |
Elektrisch | |
|---|---|
Ladesystem | Magnetzündung |
Referenzen | |
|---|---|
 | |
Die John Deere Unstyled Letter Series von J.R. Hobbs | |
Traktoren 1918-1976 herausgegeben von John Deere* | |
Waterloo Boy Kerosin-betriebener Traktor, veröffentlicht im Jahr 1920, von John Deere | |
Waterloo Boy Traktor Modell "N" Betriebsanleitung (15) veröffentlicht 1929 | |
*Veröffentlichung enthält bekannte Fehler. |
Motor
| 1917 - 1924
Standard-Profil-Traktor |
|---|---|
1917 - 1924 | |
Standard-Profil-Traktor | |
1917 - 1924 | |
|---|---|
Standard-Profil-Traktor |
Motordetail | |
|---|---|
Waterloo Gasoline Engine Company | |
petrol | |
2-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 465 cm³
7,6 L |
Bohrung/Hub | 6.50x7.00 Zoll
165 x 178 mm |
Kompression | 3,91:1 |
Nenn-U/min | 750 |
Zündreihenfolge | 1-2 |
Startertyp | Handkurbel |
Ölmenge | 4 qts
3,8 L |
Kühlmittelmenge | 52 Liter
49,2 Liter |
Getriebe
| 1917 - 1924
Standard-Profil-Traktor |
|---|---|
1917 - 1924 | |
Standard-Profil-Traktor | |
1917 - 1924 | |
|---|---|
Standard-Profil-Traktor |
Getriebe | |||
|---|---|---|---|
Typ | nicht synchronisiertes Getriebe | ||
Gänge | 2 vorwärts und 1 rückwärts | ||
Ölmenge | 12 Liter
11,4 Liter | ||
Öltyp | 600W | 600W | |
600W |
|---|
Geschwindigkeiten | |
|---|---|
 |
Abmessungen
| 1917 - 1924
Standard-Profil-Traktor |
|---|---|
1917 - 1924 | |
Standard-Profil-Traktor | |
1917 - 1924 | |
|---|---|
Standard-Profil-Traktor |
Waterloo Boy N Reifen | |
|---|---|
Ag Front | 28 x 6 Stahl |
Ag Heck | 52 x 12 Stahl |
Abmessungen | |
|---|---|
Länge | 132 Zoll
335 cm |
Breite | 72 Zoll
182 cm |
Höhe | 63 Zoll
160 cm |
Gewicht | 6.183 lbs
2804 kg |
Tests
| 1917 - 1924
Standard-Profil-Traktor |
|---|---|
1917 - 1924 | |
Standard-Profil-Traktor | |
1917 - 1924 | |
|---|---|
Standard-Profil-Traktor |
Nebraskaer Traktor-Test 1 | |
|---|---|
Kerosin 2-Gang 2WD
März 31 - April 9, 1920
Link: Nebraska Traktor Test 1 Datei | |
Bandleistung (max) | 25,97 PS
19,4 kW |
Riemen-Kraftstoffverbrauch (max) | 3,8 gal/Stunde
14,4 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 15,98 PS
8,87 kW |
Gang 1 für Leistungstest verwendet. | |
Maximaler Zug | 2.900 lbs
1315 kg |
Gang 1 für Ziehversuch verwendet. | |
Fotos

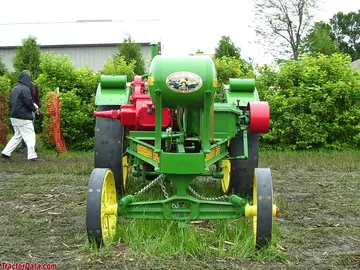

Chain-steer Waterloo Boy N
Chain-steer Waterloo Boy N
Chain-steer Waterloo Boy N
Starting a Waterloo Boy N with the hand crank
1920 Waterloo Boy N with auto-steer
1920 Waterloo Boy N with auto-steer
Waterloo Boy N operator station and controls.
